Ваше місто
smc@metinvestholding.com
Написати листа
smc@metinvestholding.com
0 800 30 30 70
Подзвонити
0 800 30 30 70
Замовити дзвінок
Увійти

Зареєструватися

Сталь ШХ15СГ

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталі леговані й спеціальні сплави
  5. Сталь ШХ15СГ

Характеристика сталі

Підшипникова сталь. Поставляється у вигляді каліброваних прутків з круглим перетином, а також у вигляді гарячекатаної круглої, квадратної та смугової сталі. Використовується для виробництва великогабаритних виробів і може термічно зміцнюватися різними способами.

Хімічні властивості

Конструкційна легована сталь якісна з великим вмістом вуглецю. Крім хрому до її складу входять у підвищеній кількості кремній і марганець, які надають істотний легуючий ефект й добре розкислюють сталь. Тому її метал максимально дегазований, а концентрація кисню в ній не перевищує 0,0015%.

ШХ15СГ характеризується високим ступенем чистоти й дрібнозернистою структурою. Масова частка міді, а також шкідливих домішок сірки і фосфору варіюється в залежності від способу виплавки сталі і жорстко контролюється.

Хімічний склад стали ШХ15СГ в процентному співвідношенні за ГОСТ 801

C

Si

Mn

Ni

S

P

Cr

Cu

Fe

0,95…1,05

0,40…0,65

0,90…1,20

до 0,30

до 0,020

до 0,027

1,30…1,65

до 0,25

̴ 95

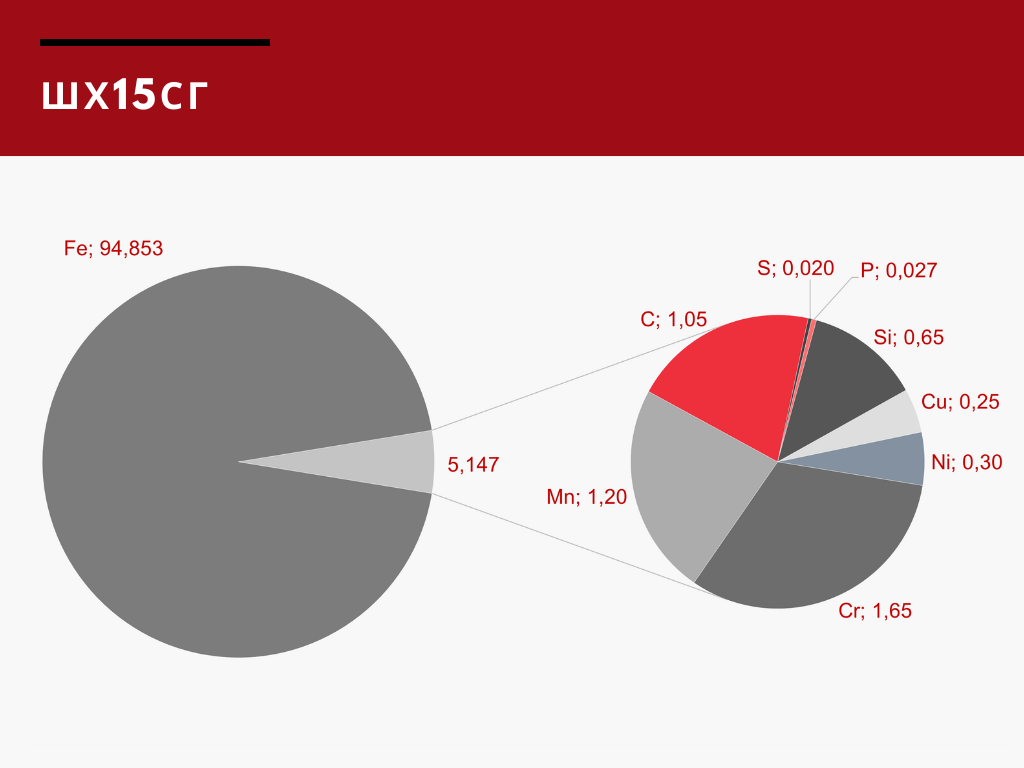

склад сплаву ШХ15СГ

Приблизний склад сплаву

Фізико-механічні властивості сталі ШХ15СГ

Високий вміст вуглецю істотно ускладнює зварювання сталі і обумовлює її флокеночутливість і відпускну крихкість. При цьому ШХ15СГ володіє найбільшою прогартівністю, ніж ШХ15, а також характеризується хорошою тріщиностійкістю й поліпшеною стійкістю до трибологічних навантажень і втоми металу. Її можна піддавати термічній і механічній обробці, що істотно збільшує сферу застосування.

Фізико-механічні властивості сталі ШХ15СГ у відпущеному стані за ГОСТ 801

Марка сталі

σв, МПа

σ0.2, МПа

δ5, %

Ψ, %

KCU, Дж/см2

HB

ШХ15СГ

не визначаються

179…207

Застосування

ШХ15СГ використовується для великогабаритних кілець шарико- і роликопідшипників з товщиною стінки більше 20...30 мм, а також кульок діаметром понад 50 мм і роликів діаметром більше 35 мм. Також сталь може застосовуватися для деталей і елементів виробничого обладнання, до яких пред'являють особливі вимоги до твердості та зносостійкості поверхні:

  • кілець роторів бурових машин;
  • нагнітальних клапанів;
  • роликів штовхачів;
  • плунжерів.
  • кулачків.

ШХ15СГ підходить й для виготовлення масивних виробів, в тому числі й підшипників залізничного рухомого складу.

Аналоги сталі ШХ15СГ в міжнародній практиці

Болгарія

SchCh15SG

ЄС

1.3520, 100CM6, 100CrMn6

КНР

Cr9SiMn, GC15SiMn

Польща

LH15SG

США

A485, Gr.2, K 19195

Японія

SUJ3
