Ваше місто
smc@metinvestholding.com
Написати листа
smc@metinvestholding.com
0 800 30 30 70
Подзвонити
0 800 30 30 70
Замовити дзвінок
Увійти

Зареєструватися

Сталь ШХ15

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталі леговані й спеціальні сплави
  5. Сталь ШХ15

Характеристика сталі ШХ15

Сталь належить до марок цільового призначення, бо використовується в основному для виробництва підшипників. Поставляється у вигляді круглої та квадратної сталі, смуги та безшовних холоднодеформованих труб, каліброваного прутка. Може поліпшуватися термічною обробкою.

Хімічні властивості

Якісна хромиста сталь з підвищеним вмістом вуглецю. Відрізняється дрібнозернистою однорідною структурою і мінімальним вмістом неметалічних включень. Підвищена кількість хрому в поєднанні з міддю і нікелем визначає поліпшену корозійну стійкість ШХ15. Ni також підвищує розчинність водню.

Сумарний вміст нікелю та міді не повинен перевищувати 0,50 відсотків, бо в більшій кількості вони будуть негативно впливати на параметри твердості металу. Масова частка сірки і фосфору строго контролюється й категорично не повинна перевищувати параметри, позначені в таблиці.

Хімічний склад сталі ШХ15 в процентному співвідношенні за ГОСТ 801

C

Si

Mn

Ni

S

P

Cr

Cu

Fe

0,95…1,05

0,17…0,37

0,20…0,40

до 0,30

до 0,020

до 0,027

1,30…1,65

до 0,25

̴ 96

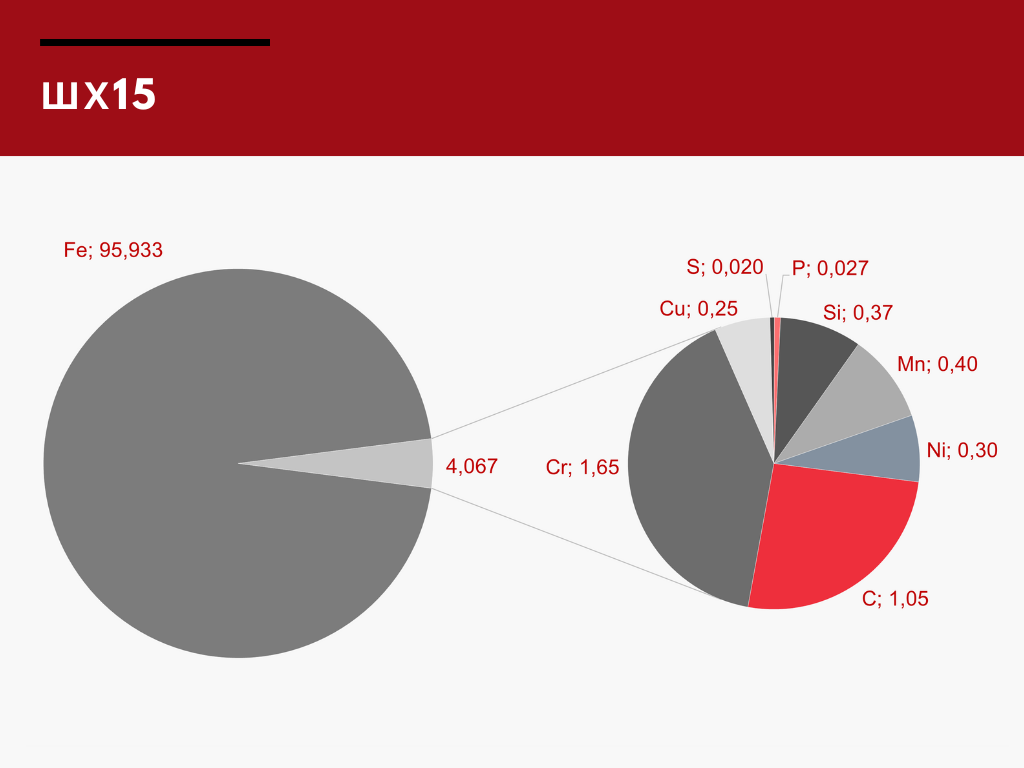

склад сплаву ШХ15

Приблизний склад сплаву

Фізико-механічні властивості сталі ШХ15

Сталь відрізняє хороша прогартівність й стійкість до втомних напружень. Вона досить тугоплавка і відмінно проводить тепло, обробляється різальним інструментом з kv 0,26 і 0,1 і добре полірується.

Сталь відноситься до важкозварювальних матеріалів та виявляє схильність до відпускної крихкості і утворення флокенів. Для зварювання ШХ15 використовується тільки контактне зварювання.

Фізико-механічні властивості сталі ШХ15 після відпалу в печі за ГОСТ 801

Марка сталі

σв, МПа

σ0.2, МПа

δ5, %

Ψ, %

KCU, Дж/см2

HB

ШХ15

не визначаються

179…207

Застосування

Основне цільове призначення сталі ШХ15 – виготовлення кілець шарико- і роликопідшипників зі стінками товщиною до 15..20 мм, кульок Ø 35...150 мм і роликів Ø 15...23 мм. Також вона підходить для деталей, функціонал яких передбачає високу твердість, гарний опір зносу і контактну міцність. Тому з неї виготовляють:

  • голки розпилювачів форсунок;
  • валики паливних насосів;
  • клапани й сідла клапанів;
  • корпуси розпилювачів;
  • ролики штовхачів;
  • втулки плунжерів;
  • кулачки;
  • копіри;
  • осі.

Аналоги сталі ШХ15 в міжнародній практиці

Болгарія

SchCh15

ЄС

1.3505, 100Cr6

КНР

GCr15

Польща

LH15

США

52100, G52986

Південна Корея

STB2

Японія

SUJ4
