Ваше місто
smc@metinvestholding.com
Написати листа
smc@metinvestholding.com
0 800 30 30 70
Подзвонити
0 800 30 30 70
Замовити дзвінок
Увійти

Зареєструватися

Сталь S650MC

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталь S650MC

Характеристика сталі S650MC

Легована конструкційна сталь. Виробляється у вигляді плоского гарячекатаного прокату й поставляється після термомеханічного зміцнення. Призначена для холодної обробки тиском. При цьому S650MC відноситься до класу зварюваних високоякісних сталей та згідно з класифікацією за EN 10027-2 має нумерацію 1.8976.

Хімічні властивості

Маловуглецева легована сталь. Крім традиційних вуглецю, кремнію та марганцю, в її склад введені алюміній, бор, ванадій, молібден, ніобій. При цьому сумарна частка Ti, V, Nb не повинна перевищувати 0,22%. Таке поєднання хімічних елементів знижує шкідливий вплив водню на якість сталі, збільшує в'язкість металу й визначає дрібнозернисту структуру.

Хімічний склад сталі S650MC в процентному співвідношенні за ДСТУ EN 10149-2

C

Si

Mn

Ti

S

P

Mo

Nb

V

Al

B

Fe

до 0,12

до 0,60

до 2,0

до 0,22

до 0,015

до 0,025

до 0,50

до 0,09

до 0,20

более 0,015

до 0,005

̴ 96

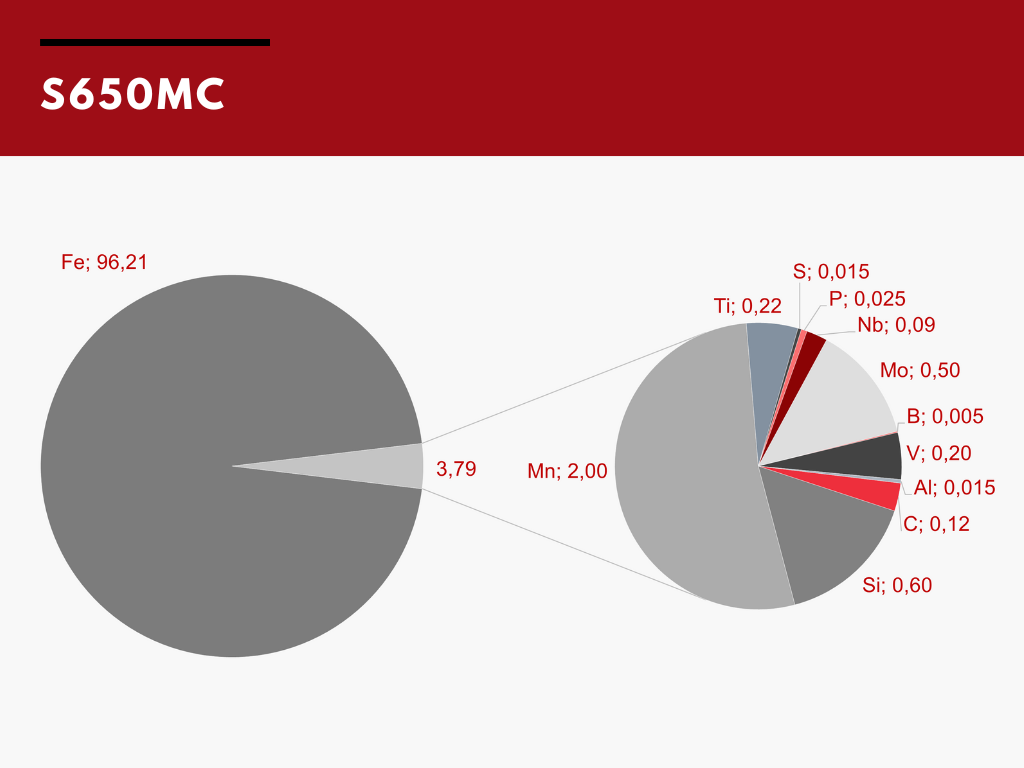

Хімічний склад сталі S650MC

Приблизний склад сплаву S650MC

Фізико-механічні властивості S650MC

Сталь має високу міцність й добре чинить опір ударним навантаженням. Вона демонструє підвищену пластичність в холодному стані, що визначає її хорошу штампувальність, гнучкість в поперечному й поздовжньому напрямку. Вона зварюється ручними та механізованими видами зварювання, але при цьому вимагає застосування присадних матеріалів відповідної твердості та дотримання технології.

Нормалізація і відпал для S650MC не застосовуються, бо це призводить до зниження межі плинності металу. Такий ефект викликає будь-який вплив на сталь температур вище +580°С.

Фізико-механічні властивості сталі S650MC за ДСТУ EN 10149-2

Марка

Щільність, г/см3

ReH, МПа

Rm, МПа

δ5, %

S650MC

7,84

650

700…880

10…12

Застосування

Ця марка сталі підходить тільки для холодного штампування, згинання та профілювання. Такими способами з неї виготовляють:

  • телескопічні й цільні стріли будівельних та автокранів;
  • рамні конструкції виробничого обладнання;
  • кузовні деталі легкових та вантажних автомобілів;
  • зварні труби.

Аналоги сталі S650MC в міжнародній практиці

Німеччина

QStE 650 TM
