Сталь 06Г2Б

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталі низьколеговані
  5. Сталь 06Г2Б

Характеристика сталі 06Г2Б

Ніобійовмісний залізовуглецевий сплав із групи машинобудівних сталей. Є спільною розробкою українських вчених та технічних спеціалістів металургійного комбінату «Азовсталь». Виготовляється у вигляді листового прокату товщиною від 8 до 50 мм двох класів міцності – 440 та 490. Призначений для створення машинобудівних конструкцій та деталей відповідального призначення, але також може застосовуватись у мостобудуванні та суднобудуванні.

Хімічні властивості

06Г2Б – економнолегована сталь з низьким вмістом вуглецю, сірки та фосфору. Серед легуючих найбільшу масову частку має марганець, у своїй марка має також молібден, ніобій, алюміній, кремній, ванадій та інші хімічні елементи. Сталь в обов'язковому порядку піддається позапічній обробці та термічному зміцненню, внаслідок яких набуває однорідної дрібнозернистої структури з мінімальною кількістю неметалевих включень та інших недосконалостей.

Хімічний склад сталі 06Г2Б відповідно до ТУ У 27.1-26416904-150:2005

Клас міцності

C

Si

Mn

Ni

Cr

Cu

S

P

Nb

Ti

Mo

V

440

0,04-0,09

0,15-0,35

1,30-1,60

≤ 0,25

≤ 0,25

≤ 0,14

≤ 0,010

≤ 0,020

0,030-0,050

≤ 0,020

0,05-0,20

0,040-0,070

490

0,04-0,09

0,15-0,35

1,50-1,70

≤ 0,25

≤ 0,25

≤ 0,14

≤ 0,010

≤ 0,020

0,030-0,050

≤ 0,020

0,05-0,20

0,040-0,070

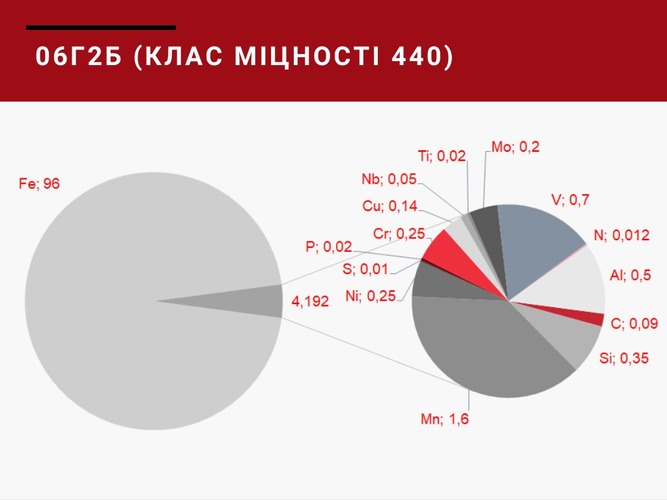

stal_06Г2Б_440

Приблизний склад сплаву

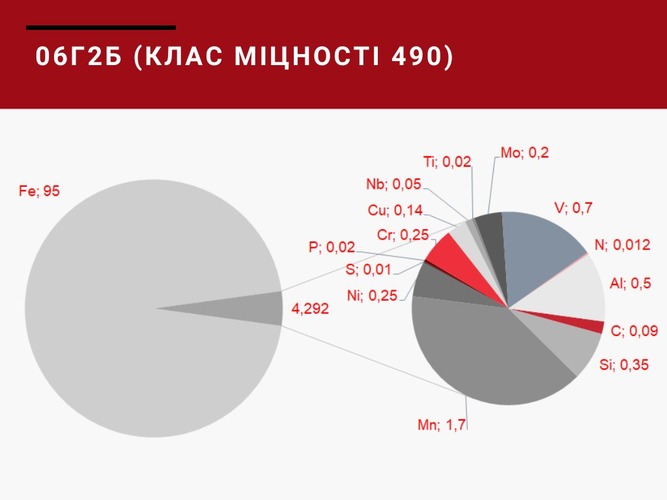

сталь_06г2б_490

Приблизний склад сплаву

Фізико-механічні властивості

Сталь відрізняється високими показниками механічних властивостей та інертністю до старіння. Добре зварюється та демонструє підвищену ударну в'язкість та пластичність. Відрізняється:

  • холодостійкість;
  • високим опором до утворення холодних та гарячих тріщин.

Відповідно до вимог нормативно-технічної документації, для поліпшення службових властивостей сталь 06Г2Б піддається зміцнюючій термічній обробці - гартуванню з відпустком.

Механічні властивості сталі 06Г2Б за ТУ У 27.1-26416904-150:2005

Клас міцності

Межа плинності σт, Н/мм2

Тимчасовий спротив σв, Н/мм2

Відносне подовження δ5, %

Відносне звуження ψ, %

Робота удару KV при температурі випробування і після механічного старіння, Дж

-40°С

-60°С

-70°С

Після мех. ст.

440

≥ 440

≥ 540

≥ 22

≥ 55

≥ 98

≥ 78

≥ 59

≥ 39

490

≥ 490

≥ 590

≥ 20

≥ 55

≥ 98

≥ 78

≥ 59

≥ 39

Застосування

Сталь 06Г2Б розроблена спеціально для машинобудівних заводів, проте також широко застосовується у будівельній галузі при зведенні мостів та довгопрогонових металоконструкцій. Також використовується для виробництва:

  • вітрогенераторів;
  • гірничодобувного обладнання;
  • нафтових резервуарів великої місткості;
  • виробничих ліній бетонних заводів;
  • важкої наземної та підземної спецтехніки;
  • великогабаритних промислових агрегатів.

Аналоги сталі 06Г2Б в міжнародній практиці

Сплави з ідентичним хімічним складом і аналогічними механічними властивостями виробництва інших країн не визначені.
