Сталь 06Г2Б

Главная > Справочник > Марки стали > Стали низколегированные

Характеристика стали 06Г2Б

Ниобийсодержащий железоуглеродистый сплав из группы машиностроительных сталей. Является совместной разработкой украинских ученых и технических специалистов металлургического комбината «Азовсталь». Производится в виде листового проката толщиной от 8 до 50 мм двух классов прочности – 440 и 490. Предназначен для создания машиностроительных конструкций и деталей ответственного назначения, но также может применяться в мостостроении и судостроении.

Химические свойства

06Г2Б – экономнолегированная сталь с низким содержанием углерода, серы и фосфора. Среди легирующих наибольшую массовую долю имеет марганец, при этом марка в своем составе имеет также молибден, ниобий, алюминий, кремний, ванадий и другие химические элементы. Сталь в обязательном порядке подвергается внепечной обработке и термическому упрочнению, в результате которых приобретает однородную мелкозернистую структуру с минимальным количеством неметаллических включений и других несовершенств.

Химический состав стали 06Г2Б в соответствии с ТУ У 27.1-26416904-150:2005

Класс прочности

440

0,04-0,09

0,15-0,35

1,30-1,60

≤ 0,25

≤ 0,14

≤ 0,010

≤ 0,020

0,030-0,050

≤ 0,020

0,05-0,20

0,040-0,070

490

0,04-0,09

0,15-0,35

1,50-1,70

≤ 0,25

≤ 0,14

≤ 0,010

≤ 0,020

0,030-0,050

≤ 0,020

0,05-0,20

0,040-0,070

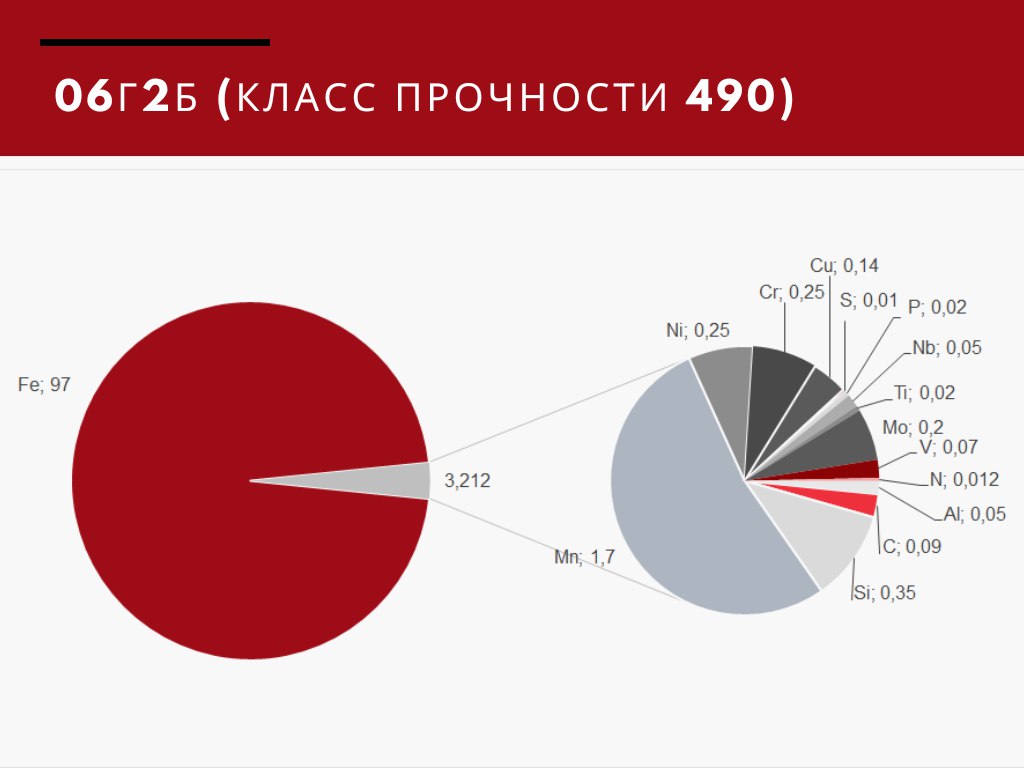

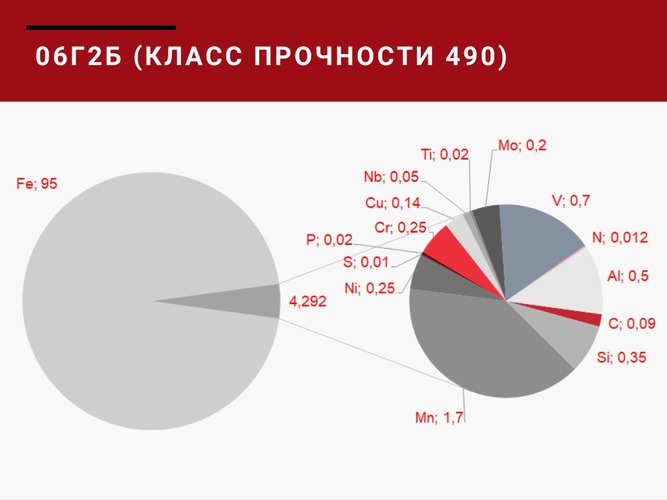

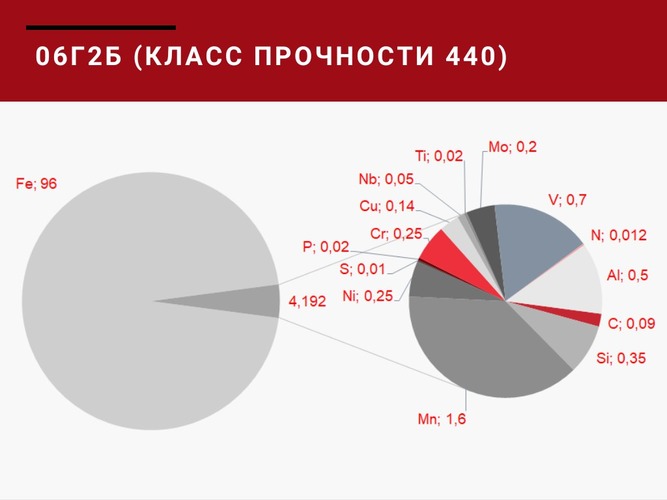

Приблизительный состав сплава

Физико-механические свойства

Сталь отличается высокими показателями механических свойств и инертностью к старению. Хорошо сваривается и демонстрирует повышенную ударную вязкость и пластичность. Отличается:

хладостойкостью;
высоким сопротивлением к образованию холодных и горячих трещин.

В соответствии с требованиями нормативно-технической документации, для улучшения служебных свойств сталь 06Г2Б подвергается упрочняющей термической обработке – закалке с отпуском.

Механические свойства стали 06Г2Б по ТУ У 27.1-26416904-150:2005

Класс прочности	Предел текучести σт, Н/мм²	Временное сопротивление σв, Н/мм²	Относительное удлинение δ5, %	Относительное сужение ψ, %	Работа удара KV при температуре испытания и после механического старения, Дж
Класс прочности	Предел текучести σт, Н/мм²	Временное сопротивление σв, Н/мм²	Относительное удлинение δ5, %	Относительное сужение ψ, %	-40°С	-60°С	-70°С	После мех. ст.
440	≥ 440	≥ 540	≥ 22	≥ 55	≥ 98	≥ 78	≥ 59	≥ 39
490	≥ 490	≥ 590	≥ 20	≥ 55	≥ 98	≥ 78	≥ 59	≥ 39

Применение

Сталь 06Г2Б разработана специально для машиностроительных заводов, однако также широко применяется в строительной отрасли при возведении мостов и длиннопролетных металлоконструкций. Также используется для производства:

ветрогенераторов;
горнодобывающего оборудования;
нефтяных резервуаров большой емкости;
производственных линий бетонных заводов;
тяжелой наземной и подземной спецтехники;
крупногабаритных промышленных агрегатов.

Аналоги стали 06Г2Б в международной практике

Сплавы с идентичным химическим составом и аналогичными механическими свойствами производства других стран не определены.
