Типи металевих кутників: характеристики та особливості виробництва
Класифікація металевих куточків по типу і довжині, їх види (гарячекатані, холоднокатані, гнуті). Сортамент рівнополичних і нерівнополичних куточків: сталі, методи виготовлення та їх використання
Типи металевих кутників: характеристики та особливості виробництва
Метінвест СМЦ
https://metinvest-smc.com/ua/articles/tipy-metallicheskikh-ugolkov-kharakteristiki-i-osobennosti-proizvodstva/
2021-06-30 12:18:21
Типи металевих кутників: характеристики та особливості виробництва
27 Лютого 2020

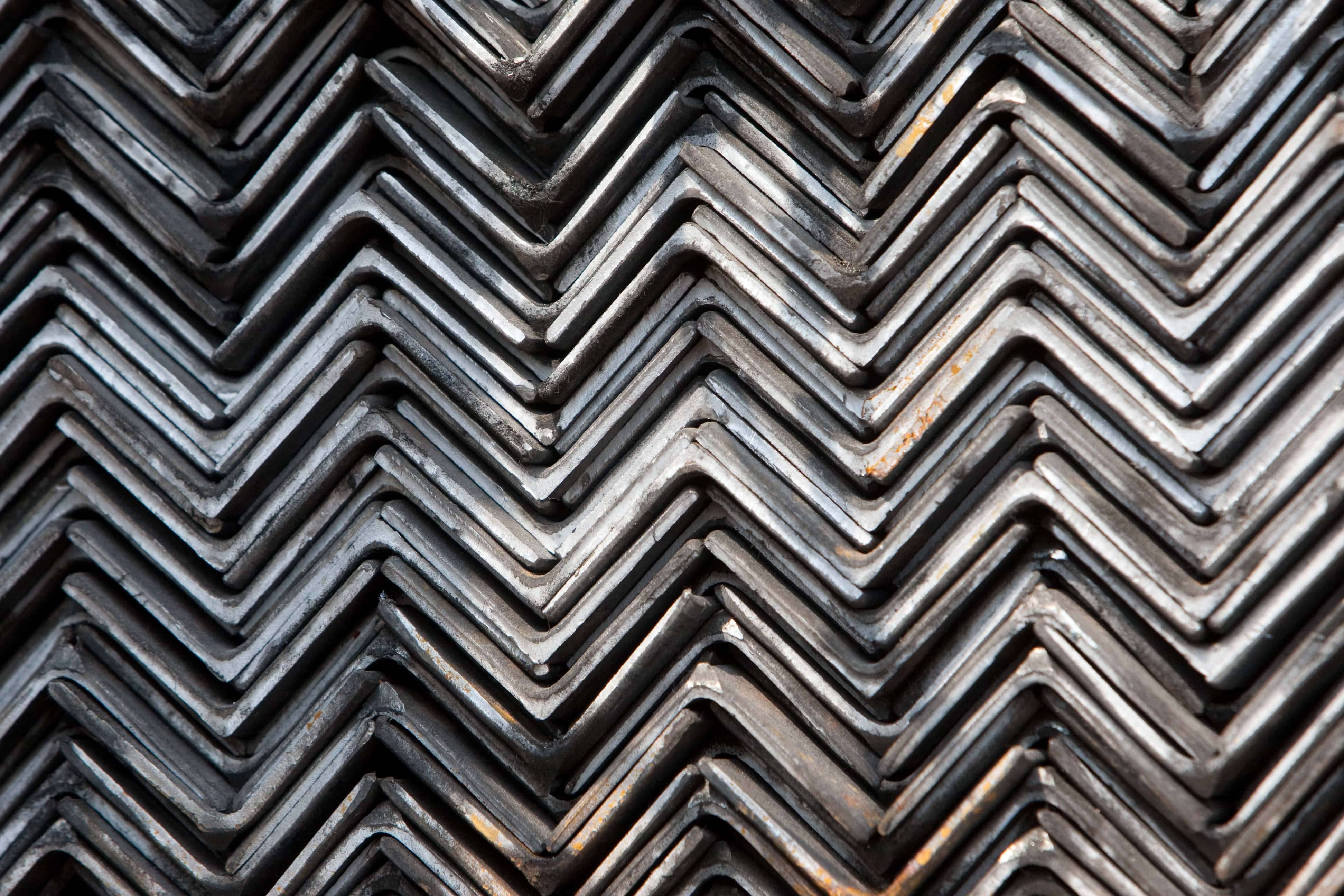

Кутник металевий – універсальний виріб Г-подібної форми з двома ортогонально розташованими полками, затребуваний в різних галузях промисловості і народного господарства. Для його виготовлення використовується вуглецева сталь звичайної якості або сталь підвищеної міцності (низьколегована). За способом виробництва виділяють гарячекатані вироби і кутник металевий гнутий. У першому випадку продукцію отримують на прокатному стані, у другому – на профілезгинальних агрегатах та листозгинальних машинах.

Класифікація металевих кутників

У позначені розмірів кутників перші дві пари цифр вказують на ширину полиць, а третя – на їх товщину. Відмінність гарячекатаних виробів від гнутих можна помітити по формі зовнішнього кута. У гнутих він округлений. У катаних, навпаки, позначені різко окреслені межі, що утворюють 90 градусів. За характером виготовлення сталеві кутники діляться на стандартні і високоточні. Існує й інша градація за наступними технічними характеристиками.

За довжиною

Розрізняють кутовий профіль мірної, немірної або кратної мірної довжини, а також обмеженої довжини в межах немірної. Кутники металеві довгі мірні досягають 6, 7, 9, 10, 11, 12 м, але і це не межа. Довжина немірного сталевого прокату може бути будь-яка, в основному це 4-12 м. Довжина мірного та кратного мірному кутика може відхилятися від фіксованих значень на величину похибки, встановлену нормативами.

Граничні відхилення за довжиною рівнополичних кутиків за ДСТУ 2251/ ГОСТ 8509

Довжина кутика, м

Граничні відхинення по довжині, мм

До 4 включно

+30

4-6 включно

+50

Більше 6

+70

Табличні значення – не догма і можуть коригуватися з більшою точністю за бажанням замовника. Кривина кутника не повинна перевищувати 0,4% від його довжини.

За типом

Кутові профілі виготовляються товщиною від 3 до 20 мм і шириною до 200 мм. Особливість, яка характеризує кутник металевий – види його виготовлення завжди повинні забезпечивати отримання Г-подібного поперекового перетину. Розрізняють кутовий прокат за такими ознаками:

  • метод виготовлення – гнуті, горяче- та холоднокатані;
  • точність прокатки – А (висока), В (звичайна);
  • форма – з різними полками і рівнополичні;
  • радіус – зовнішнього і внутрішнього закруглення, а також кривизни (для гнутого кутового профілю).

Ще кутики сталеві розрізняються по марці стали, з якої виготовлені.

Кутник сталевий рівнополичний

Якщо обидві сторони виробу мають ідентичні параметри (щирину полиць), то це кутник рівнополочний. Він універсальний, широко використовується у будівельній галузі та машинобудуванні. Характеризується підвищеною міцністю в поздовжньому перетині і невеликою вагою. Розмір полиці може варіюватися в межах 20-250 мм, в той час як товщина не перевищує 35 мм. Сортамент рівнополичних кутників обмовлюється відповідними національними та міжнародними стандартами (EN 10056. ДСТУ EN 10056, ДСТУ 2251, ГОСТ 8509).

Кутник сталевий рівнополичний добре піддається обробці – легко зварюється, згинається, свердлиться, встановлюється різними способами. Може кріпитися болтовим з'єднанням.

Нерівнополичний кутник

У бічних полиць такого виробу геометричні параметри різні. При товщині від 2 до 15 мм ширина у більшій полки може складати від 25 до 200 мм, у меншій – 16-150 мм. Тому такий кутовий профіль актуальний при виконанні специфічних робіт, де допустима асиметрія. Основний врахований в процесі виготовлення параметр - товщина стінок. З його збільшенням зростає витрата металу на прокат і вага виробу. У свою чергу, чим більше стає товщина та ширина полиць, тим пропорційно зростає і граничне допустиме навантаження на сталевий кутник.

Додаткове цинкове покриття забезпечує ефективне використання кутиків у несприятливому кліматі: дозволяє витримувати підвищену вологість, температурні коливання -40°С +50°С. Виготовлений методом вигину прокат краще використовувати в роботах без строгих вимог до точності розмірів й без впливу граничних несучих навантажень.

Виробництво металевих кутників: особливості та стандарти

Основний матеріал для кутника будівельного та машинобудівного призначення – сталь (вуглецева, легована, нержавіюча та оцинкована) нормальної, підвищеної та високої міцності. Але для окремих застосувань (наприклад, в авіації, автомобілебудуванні, хімічній галузі) можуть бути затребувані вироби з алюмінію, міді та інших кольорових металів та їх сплавів. Виготовляють кутовий профіль трьома способами: холодною або гарячою прокаткою, а також згинанням).

Спосіб виробництва

Приклади марок сталі для виготовлення кутиків

низьколеговані вуглецеві

Гарячекатаний

17Г1С

17ГС09Г2С

15ХСНД

18Г2АФпс

10ХСНД

S420M

S460N

Ст4пс

Ст0

Ст6пс

Ст4кп

Ст5пс

08кп

 S235JR

S355J2

S275J0

Гнутий

16ГС

08Г2С

09Г2С

09Г2Д

12ГС

Ст3

25пс

Ст3сп

08пс

DC01

Купити металевий кутник можна за різною ціною за 1 погонний метр. Вона багато в чому залежить від виду матеріалу, властивостей та розміру профіля. Наприклад, вартість тони фасонного сталевого прокату зі Ст3сп або Ст3пс буде менше, ніж виробів із легованих сталей та кольорових сплавів.

Гарячекатаний прокат

Способом гарячої прокатки на сортових станах отримують найпоширеніший вид профілю з безперервнолитої заготівлі, що має форму поперечного перетину у вигляді прямокутника або квадрата. Попередньо її розігрівають тривалий час для зміни внутрішньої структури металу під впливом високих температур. У процесі прокатки вихідний напівфабрикат підлежить гарячому деформуванню. Проходячи між валками під тиском, він набуває форму, що відповідає вимогам нормативної документації на кутник металевий (ГОСТ, ДСТУ, EN та ін.).

Матеріал для виготовлення кутників вибирається, виходячи з вимог до механічних властивостей кінцевого виробу та несучих й експлуатаційних характеристик готових металоконструкцій. Загартована сталь надає кутовому профілю велику міцність, дозволяє виготовити елемент з підвищенною опірністю зовнішнім впливам. Тому вироби з неї незамінні в металевих конструкціях, що зазнають значні навантаження.

Метод вигину

При цьому способі виріб виготовляється з листового й смугового прокату на профілезгинальному обладнанні. Вигинається як лист після гарячого прокату, так і холоднокатаний продукт. В основному гнутий профіль з незначною вагою виходить при деформації сталевих смуг без нагріву і зміни властивостей вихідного металу. В Г-подібному профілі кут стає одночасно і ребром жорсткості, що актуально при будівництві. й виготовлені різних машинобудівельних компонентів.

Гнутий кутник нерівнополичний характеризується:

  • мінімальними відхиленнями від геометричних розмірів;
  • підвищеним коефіцієнтом в'язкості;
  • протистоянням динамічним навантаженням.

Оцинковані або нержавіючі профілі використовуються для експлуатації в несприятливих кліматичних умовах і викликачих корозію металу середовищах.

Стандарти на технічні вимоги до сталевих кутників

Існує кілька діючих нормативних документів, які обумовлюють вимоги до основних параметрів, під які підпадає кутник – сортамент, розміри, точність прокатки, механічні та технологінчі властивості й т.д. Основними нормуючими документами є міжнародні й державні стандарти, такі як ГОСТ на кутики (рівнополичні – 19771, 8509; нерівнополичні – 8510, 19772), ДСТУ (рівнополичні – 2254, 2251, нерівнополичні – 8769, 2255), ДСТУ EN 10056-1 (на обидва види кутників) та ін.

Для чого потрібні металеві кутники? Основні сфери застосування

Як правило, весь сортамент кутника рівнополичного, як і іншого типу, активно використовується в різних сферах промисловості  разом з іншими видами металопрокату - балками, трубами, швелерами, арматурою, листами. В основному, холодногнуті кутники з тонкого металу застосовуються для обробки та виготовленя корпусів, а гарячекатані, з більшою товщиною стінки й міцністю при будівництві фундаментних й несучих конструкцій. Якщо передбачається, що в експлуатації вони будуть схильні до динамічних навантажень або низьких температур, то кращий варіант вибору - купити металопрокат з низьколегованої сталі підвищенної міцності (09Г2С, S420N, S460ML, S500MC й ін.).

Машинобудування

Випуск вагонів пасажирського та вантажного призначення, великогабаритної підземної та наземної техниці, військових механізмів і машин, виготовлення автомобілів - це коротка відповідь на питання, для чого потрібні металеві кутники в машинобудуванні. Їх використовують як основу для корпусів та станин приладів і пристроїв, канали й кожухи для кабельної проводки, при обшивці електричних механічних установок побутового призначення. Холодногнутий сталевий кутник з невеликою товщиною застосовується в конструкціях малогабаритного верстатного обладнання, актуальний для виготовлення деталей побутової техніки. Сталь марки 09Г2С, 09Г2, 09Г2Д затребувана в зварних, клепаних і болтових конструкціях.

Будівництво

Кутковий металопрокат дозволяє створювати надійні каркаси та інші металоконструкції, здатні при зовнішній легкості витримувати великі навантаження. Кутики з низьколегованої сталі – відмінне рішення для конструкцій зі змінними і постійними навантаженнями. Сталевим кутовим профілем зміцнюють металоконструкції. Довгомірні профільовані вироби використовують як жорстку арматуру в бетонних спорудах, для зведення монолітних будівель, допоміжних і швидкомонтованих об'єктів. Чим більше плановане навантаження, тим масивніше повинен бути металопрокат. Застосовують кутики як зміцнюючий та армуючий елемент, для підвіконь, дверних і віконних прорізів. Спорудження будівель великої площі вимагає забезпечення запасу міцності без збільшення ваги конструкції, і прокат Г-подібного перетину - краще рішення цього питання.

Оформлення декору

Нерівнополичні кутники сталеві з неоднаковим моментом опору за різними напрямами ідеально підходять для виконання вигнутих конструкцій - арок. Нержавіючий різновид кутника затребуваний в декоративному оформленні інтер'єрів. За допомогою кутового металопрокату створюються гіпсокартонні ніші, короби та інші конструкції. Для установки декоративно-оздоблювальних панелей, оформлення і захисту стиків, кутів від механічних пошкоджень теж використовуються різні види кутового прокату з алюмінію, оцинкованої і нержавіючої сталі.

Меблі

У виготовленні металевих та корпусних меблів в якості направляючого і фіксуючого елемента використовують гнутий сталевий кутник. Невеликі його типорозміри дозволяють значно посилити меблеві каркаси. Гнутий профіль застосовується і для виробництва елементів меблевої обробки. Зі сталевих гарячекатаних рівнополичних або нерівнополичних профілів Г-подібного перетину розміром 40х40 або 30х50 мм виготовляють стелажі під зберігання важких вантажів і товарів. Для захисту від корозії профілі грунтуються і фарбуються.

Нестандартні металеві кутики

Досить часто споживачеві потрібна продукція зі специфічними параметрами, наприклад, довжиною понад 12 м, іншої товщини або з альтернативного матеріалу. Такий фасонний металопрокат затребуваний у виробництві всіляких несучих конструкцій, каркасів, кузоів або при реалізації індивідуальних проектів, хоча його характеристики і не відповідають загальним нормативам, що обумовлені у стандартах. В цьому випадку кутовий профіль виготовляється під конкретне замовлення, відповідно до узгодженних між виробником й споживачем технічних вимог, що обумовлють всі необхідні якісні параметри готової продукції.

Кутники 25х25

Особливим попитом користується такий виріб загального призначення, як кутник металевий – розміри 25х25. Орієнтовно 1 м подібного виду прокату важить 1,12-1,46 кг. Нанесення перфорації на кутовий профіль забезпечує полегшення виробу й конструкції в цілому, покращує адгезію з бетоном.

Унікальні характеристики визначають сферу використання:

  • монтаж різнорівневих конструкцій;
  • фіксація труб різного призначення;
  • зведення загороджувальних об'єктів;
  • стикувальний елемент при установці гіпсокартону або різного виду об'ємних форм;
  • направляючий профіль при зборці шаф-купе, інших меблів;
  • деталь опор, мостів, рекламних щитів;
  • посилення металевих несучих каркасів, рам, інших конструкцій.

Щоб не виникло аварійних або інших малоприємних ситуацій в процесі експлуатації об'єктів, придбайте тільки перевірену стандартизовану продукцію у надійного постачальника. При виборі кутника враховуйте сферу застосування, величину навантаження на об'єкт. Необхідно визначитися і з точністю виготовлення.

Ми пропонуємо кутник сталевий, що відповідає всім вимогам споживчого попиту і знаходиться в оптимальному співвідношенні «якість/ціна». Пам'ятайте, що навіть незначна помилка в сортаменті кутника може привести до зайвих матеріальних витрат і передчасного ремонту конструкції.

Якщо виникнуть питання в процесі вибору або труднощі з розрахунку кількості фасонного прокату, звертайтеся до наших менеджерів.
