Ваше місто
smc@metinvestholding.com
Написати листа
smc@metinvestholding.com
0 800 30 30 70
Подзвонити
0 800 30 30 70
Замовити дзвінок
Увійти

Зареєструватися

Сталь С440

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталі низьколеговані
  5. Сталь С440

Характеристика сталі С440

Сталь з групи спеціалізованих марок, призначених для створення будівельних конструкцій та володіючих підвищеною міцністю. Випускається в широкому сортаменті гарячекатаного листового й широкосмугового прокату. Добре зварюється й може термічно оброблятися.

Хімічні властивості

Мікролегована маловуглецева сталь. Крім типових розкислювачів й домішок сірки та фосфору С440 містить хром,нікель, мідь і ванадій, масова частка миш'яку за замовчуванням не перевищує більше 0,08%. Таке поєднання хімічних елементів сприяє формуванню однорідної й дрібнозернистої структури металу, забезпечує його досить хорошу прожарюваність й стійкість до старіння.

При узгодженні замовник може укласти договір на поставку сталі С440:

  • з заниженою масовою часткою сірки і фосфору – до 0,035 та 0,030 відсотків відповідно;
  • з вуглецевим еквівалентом до 0,51%.

Хімічний склад сталі С440 в процентному співвідношенні за ГОСТ 27772

C

Si

Mn

Ni

S

P

Cr

Cu

V

N

Fe

до 0,2

до 0,06

1,3…1,7

до 0,30

до 0,04

до 0,035

до 0,40

до 0,30

0,08-0,14

до 0,008

̴ 96…97

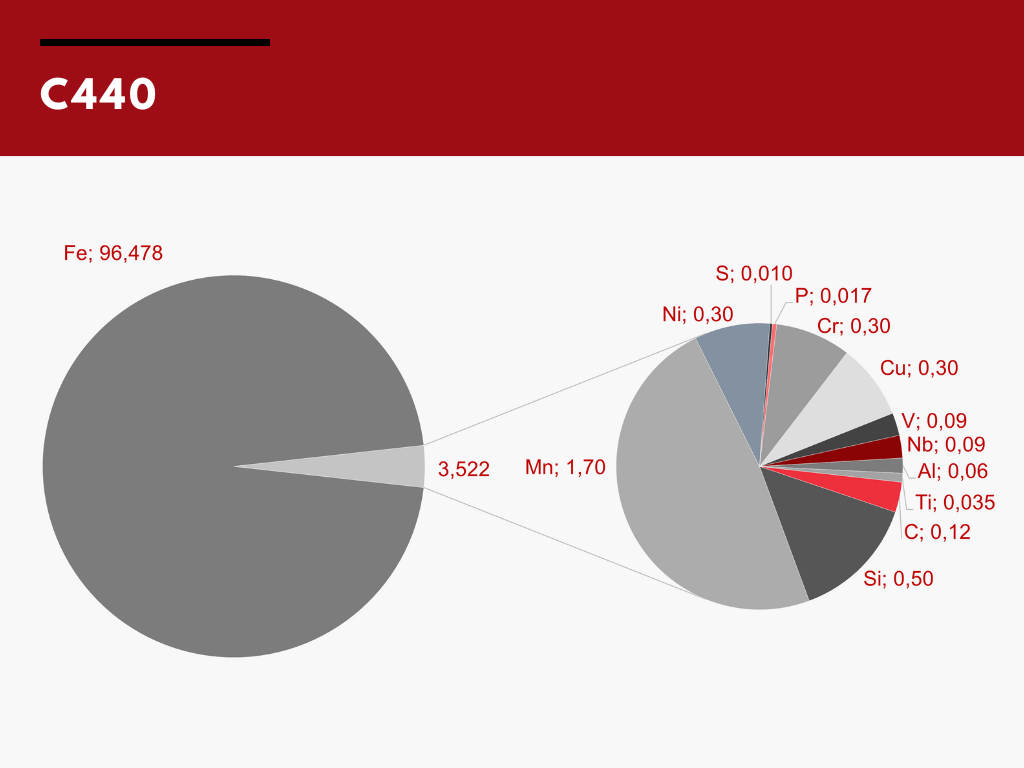

Хімічний склад сталі С440

Приблизний склад сплаву

Фізико-механічні властивості сталі С440

Сталь С440 характеризується підвищеним порогом міцності, високою твердістю і зносостійкістю. Зварюється добре із застосуванням ручного й механізованого зварювання, але вимагає застосування відповідного присаджувального матеріалу і суворого дотримання технології.

Ударна в'язкість для прокату товщиною до 5 мм становить 34 Дж/см2. Листовий прокат зі сталі С440 може поставлятися у покращеному і нормалізованому стані.

Фізико-механічні властивості листової сталі С440 за ГОСТ 27772

Марка

Товщина перетину, мм

σт МПа

σв, МПа

δ5, %

KCU-20Дж/см2

KCU-70Дж/см2

С440

от 4,0 до 30,0

440

590

20

--

29

от 30,0 до 50,0

410

570

Застосування

Сталь С440 недоцільно використовувати для виготовлення зварних металоконструкцій першої групи (підкранові балки, пролітні мостові елементи, фасонки ферм, оболонки вільно стоять димових труб). Зате вона відмінно підходить для створення зварних конструкцій, що працюють при статичних навантаженнях і з розтягуючими напруженнями, або тих, що належать до першої групи, але не мають відповідальних зварних з'єднань.

Аналоги С440 в міжнародній практиці

Великобританія

55С, 55ЕЕ

Росія

15Г2СФ т.у., 16Г2АФ, 18Г2АФпс

Японія

SM490A, STK540
