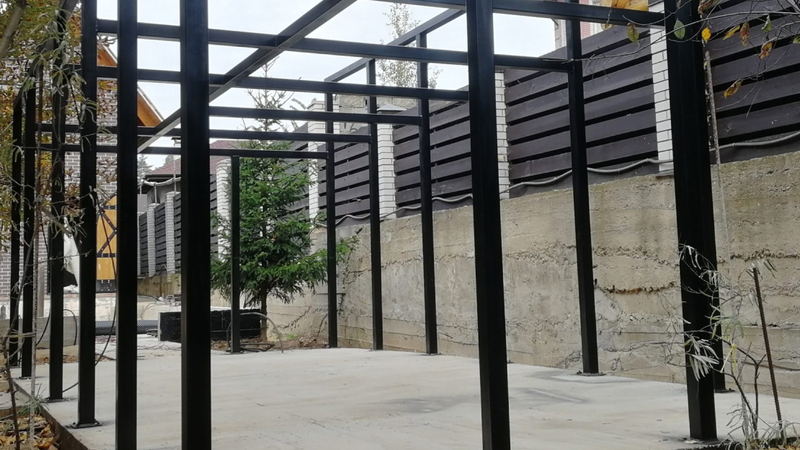

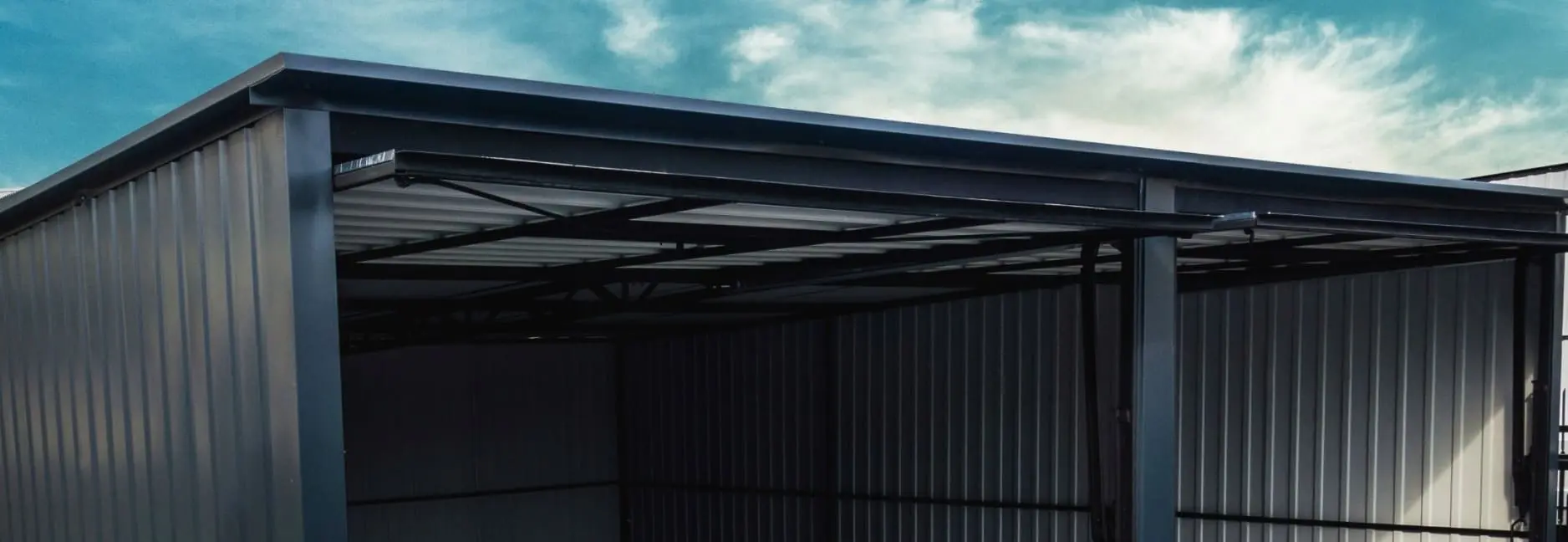

Каркасний гараж з профільної труби

Металевий каркас з квадратного або прямокутного профілю давно став стандартом для тих, хто хоче отримати міцну споруду без зайвих витрат часу й грошей. Каркасний гараж з профільної труби приваблює простотою зведення, доступною вартістю матеріалу і тим, що всю роботу можна виконати самостійно, маючи звичайний зварювальний апарат і базові навички роботи з металом. У цьому матеріалі розглянемо, як правильно спроєктувати таку споруду, який переріз труби обрати, яку основу закласти під конструкцію і на що звернути увагу під час монтажу, а також опишемо, яка покрокова інструкція від підготовки до фінішної обробки.

Чому профільна труба підходить для каркаса гаража

Квадратний і прямокутний прокат витримує значні навантаження при відносно невеликій власній вазі, тому фундамент під нього можна робити легшим, ніж під цегляну або блокову кладку. Головні переваги такого рішення:

• висока міцність з'єднань завдяки суцільному зварному контуру;
• невелика вага конструкції, що знижує навантаження на основу;
• швидкість зведення — типовий каркас збирається за кілька днів;
• доступна вартість порівняно з цегляними чи газоблочними стінами;
• можливість утеплення простору між обшивкою без додаткового посилення;
• тривалий термін служби за умови якісної антикорозійної обробки.

Профільна труба для гаража таким чином поєднує технічну надійність із практичністю для власника, який планує будувати самотужки.

1. Проєктування гаража та розрахунок матеріалів

Перш ніж закуповувати метал, варто врахувати кліматичні особливості регіону: снігове навантаження на покрівлю та вітрове навантаження на стіни напряму впливають на переріз труб і крок стійок.

Орієнтовні показники для розрахунку:

• Снігове навантаження. У регіонах з м'яким кліматом (південь і центр України) закладають 100–150 кг/м² покрівлі. У північних та східних областях, де сніговий покрив тримається довше і випадає рясніше, цей показник варто збільшити до 200–300 кг/м².
• Вітрове навантаження. Для стандартної висоти стін до 3 м розрахункове навантаження становить 50–70 кг/м². Якщо гараж розташований на відкритій місцевості без захисту будівлями чи деревами, краще брати значення ближче до верхньої межі.
• Ці параметри визначають не лише товщину стінки труби (для несучих стійок і кроквяної системи в засніжених районах варто закладати запас міцності — стінку від 3 мм), а й крок між опорами. Для типового гаража розміром 6×4 м опори зазвичай розміщують із кроком 2–2,5 м — цього достатньо, щоб рівномірно розподілити вагу даху і стін. У регіонах з підвищеним сніговим навантаженням крок стійок доцільно зменшити до 2 м, а перерізи труб — збільшити на один типорозмір.
• Метраж труби рахують окремо для кожного вузла: стійки, обв'язка, елементи покрівлі. Простий спосіб — скласти периметр будівлі, помножити на кількість рядів обв'язки та додати довжину стійок і крокв із запасом 5–7% на з'єднання й підрізку.

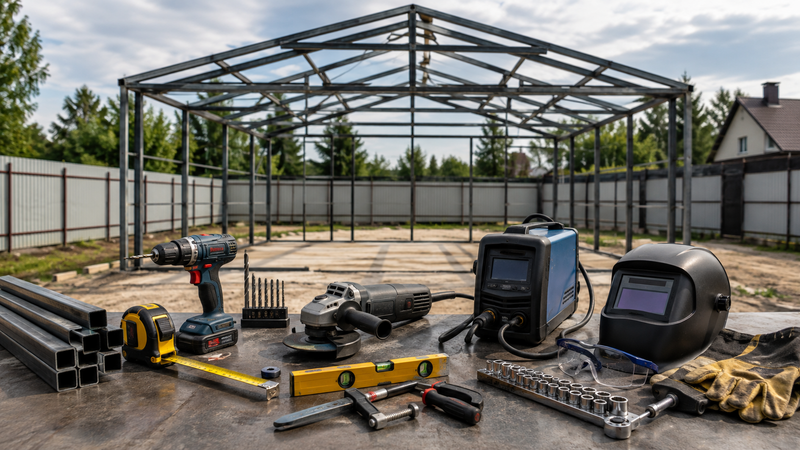

2. Необхідні інструменти для будівництва

Окрім самого металопрокату, для якісного зведення каркаса знадобиться певний набір інструментів. Без нього роботу або взагалі не вдасться виконати, або доведеться постійно переривати процес на пошук потрібного приладдя.

• Рулетка. Для зручних замірів довгих ділянок каркаса варто взяти модель з довжиною стрічки від 10 м — коротша рулетка змусить постійно переставляти нуль і накопичувати похибку.
• Дриль або шуруповерт із свердлами по металу. Знадобиться для свердління отворів під болтові з'єднання профільних труб.
• Кутова шліфмашина (болгарка) з дисками по металу. Основний інструмент для різки труб під потрібний розмір, а також для зачистки зварних швів і країв після різки.
• Зварювальний апарат (якщо каркас з'єднуватиметься зварюванням, а не болтами) — з електродами або дротом, підібраними під товщину металу.
• Будівельний рівень і схил (виска). Без них неможливо проконтролювати вертикальність стійок і горизонтальність обв'язки.
• Маркер або промисловий олівець по металу. Для нанесення розмітки перед різкою та свердлінням.
• Набір гайкових ключів і головок (у тому числі динамометричний ключ). Потрібні для затягування болтових з'єднань і остаточного складання конструкції.
• Струбцини або притискні лещата. Допомагають зафіксувати труби в потрібному положенні під час зварювання або свердління.

Окремо варто подбати про засоби індивідуального захисту: захисні окуляри або маску зі щитком, щільні рукавички та, за потреби зварювання, — зварювальну маску. Це вбереже очі та шкіру від дрібної металевої стружки та іскор, що утворюються під час різки й свердління металу.

3. Як вибрати профільну трубу для каркаса

Правильний переріз профільної труби для каркаса залежить від навантаження, яке несе конкретний елемент конструкції. Орієнтовні значення, що склались на практиці:

• опорні стійки — від 60×60 до 100×100 мм зі стінкою від 3 мм;
• обв'язка й розкоси — 40×20–60×40 мм;
• елементи ферм покрівлі — 40×40 мм.

Товщина стінки труби менше 3 мм для несучих стійок не рекомендована — такий метал має недостатній запас міцності і швидше деформується під навантаженням. При виборі варто орієнтуватись на офіційний сортамент профільної труби, який виробники публікують для кожного типорозміру — там зазначені вага погонного метра, товщина стінки і допустимі навантаження.

4. Підготовка фундаменту під каркасний гараж

Вибір основи залежить від типу ґрунту й бюджету. Найпоширеніші варіанти:

• монолітна залізобетонна плита — підходить для пучинистих і нестабільних ґрунтів, дає рівномірний розподіл ваги;
• армована стрічкова стяжка по периметру — компроміс між вартістю та надійністю для щільних ґрунтів;
• точкові палі з труб, забетонованих у ґрунт, — найшвидший і найбюджетніший варіант для легких каркасних конструкцій.
• Якщо ґрунт на ділянці нестабільний або є ризик підтоплення, краще закласти плиту, навіть якщо це збільшить кошторис — переробка основи після зведення каркаса обійдеться значно дорожче.

Незалежно від обраного типу основи, її верхню площину варто піднімати на 15–20 см вище рівня ґрунту навколо гаража. Це захищає каркас від намокання під час дощів і танення снігу, коли вода стікає з ділянки й накопичується біля стін. Перед монтажем нижньої обв'язки на бетонну основу обов'язково укладають гідроізоляційний шар — руберойд або аналогічний рулонний матеріал у два шари з нахлестом. Він відсікає капілярну вологу від бетону і суттєво продовжує термін служби металевих стійок у місцях їхнього кріплення до фундаменту.

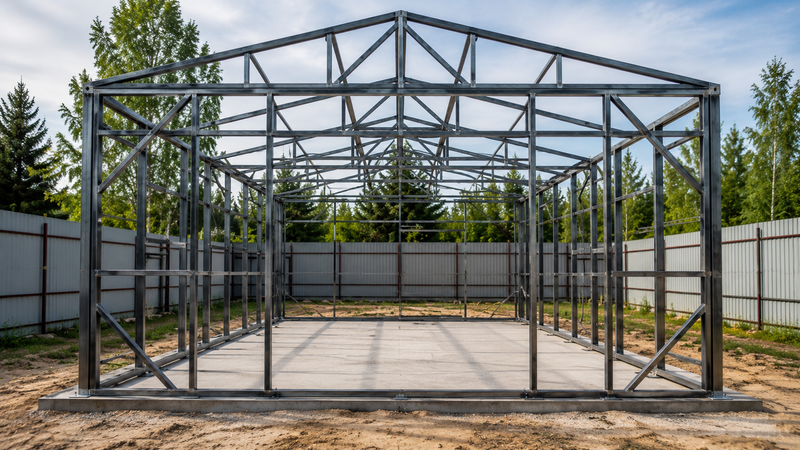

5. Монтаж каркаса гаража з профільної труби

Послідовність робіт, коли основа готова:

• Виконати нижню обв'язку каркаса — трубу кладуть по периметру фундаменту і фіксують анкерами.
• Встановити вертикальні стійки в кутах і по довжині стін з розрахованим кроком.
• Змонтувати верхню обв'язку, яка з'єднує стійки в жорсткий контур.
• Додати перемички для дверних і віконних прорізів.
• Закріпити елементи покрівлі — крокви й прогони.
• Перевірити геометрію рівнем і рулеткою по діагоналях — відхилення на цьому етапі важко виправити пізніше.

Зварювання труб виконують суцільним швом по всьому контуру з'єднання, без пропусків, оскільки саме шви приймають основне навантаження. Додаткову жорсткість конструкції дають розкоси жорсткості, встановлені по кутах і в місцях великих прорізів — вони запобігають перекосу каркаса під боковим навантаженням. Такий підхід дозволяє реалізувати каркас гаража своїми руками навіть без залучення бригади монтажників, якщо є базові навички зварювання.

6. Влаштування даху та обшивка каркаса

Тип покрівлі обирають залежно від розмірів споруди й естетичних вимог: односхилий дах простіший у виконанні, двосхилий краще відводить опади, аркова форма виглядає сучасніше, але потребує гнучкого прокату. Ферми даху збирають окремо на землі, а потім піднімають і фіксують до верхньої обв'язки — так простіше контролювати геометрію.

Кут нахилу даху підбирають з урахуванням снігового навантаження в регіоні: чим стрімкіший схил, тим менше снігу затримується на покрівлі. Як покрівельний матеріал найчастіше використовують профнастил — він легкий і недорогий, або металочерепицю, якщо потрібен більш естетичний вигляд. Кріплення обшивки виконують саморізами по металу з ущільнювальними шайбами, щоб уникнути протікань у місцях кріплення.

7. Встановлення воріт

Ворота — найвідповідальніший вузол каркасного гаража, адже проріз під них найбільше послаблює жорсткість стіни і потребує посилення каркаса.

Типи воріт

• Розпашні. Найдешевший варіант, прості в ремонті, але потребують вільного місця для відкривання і гірше тримають тепло через зазори.
• Секційні. Утеплене полотно піднімається під стелю, не забирає простору і добре ізолює проріз — оптимальний вибір для гаража, що використовується цілий рік.
• Роликові. Компактно скручуються у вал над прорізом, легко автоматизуються, але слабше тримають утеплення і снігове навантаження.
• Відкатні. Стулка від'їжджає вздовж стіни, не потребують простору перед в'їздом, але забирають частину бокової стіни під напрямну.
• Для каркаса з профільної труби найпростіше монтуються розпашні та секційні ворота — обидва кріпляться безпосередньо до металевої рами прорізу.

Монтаж

Ще під час зведення каркаса проріз обрамляють посиленою рамою з труби більшого перерізу, ніж рядові стійки, з вертикальними стійками по боках і перемичкою зверху під навантаження покрівлі.

Порядок робіт:

• Перевірити геометрію прорізу рівнем і по діагоналях — перекіс призведе до заклинювання полотна.
• Закріпити раму чи напрямні болтовими з'єднаннями до каркаса прорізу.
• Встановити полотно: навісити стулки або завести секції в напрямні.
• Перевірити хід вручну до підключення автоматики.
• За потреби змонтувати привід, фотодатчики й кнопку керування.
• Обробити зону кріплення антикорозійним складом — тут покриття стирається швидше через постійний рух.

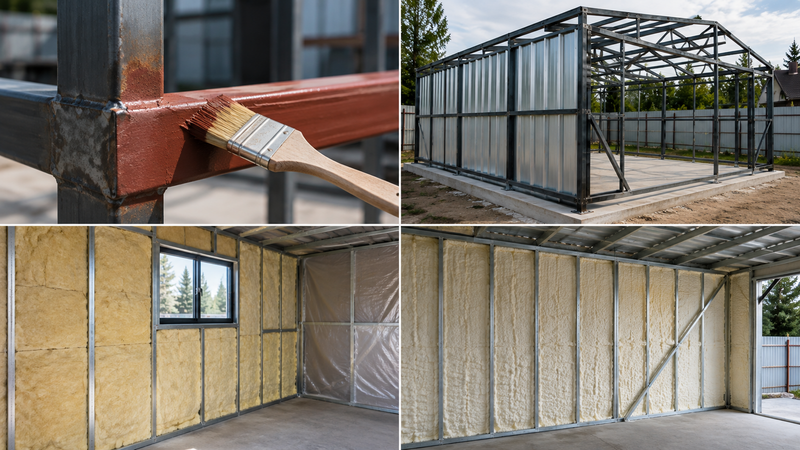

8. Захист каркаса від корозії та утеплення

Усі зварні шви й ділянки, де знято заводське покриття, потребують ґрунтування та фарбування одразу після монтажу — незахищений метал у місцях зварювання іржавіє швидше за решту конструкції. Антикорозійна обробка включає очищення шва від окалини, нанесення ґрунту з антикорозійними властивостями та фінішного покриття. Повторну обробку варто проводити раз на кілька років або одразу після виявлення осередків корозії, особливо в місцях контакту з фундаментом.

Якщо гараж планують використовувати цілий рік, каркас додатково утеплюють. Найпростіший варіант — мінеральна вата в плитах, яку закладають між обрешіткою і закривають пароізоляційною плівкою, щоб волога з повітря не накопичувалась у теплоізоляції. Для стін і даху також підходить пінополістирол — він не боїться вологи і простіше монтується, але має нижчу паропроникність, тому вимагає продуманої вентиляції простору. Найгерметичніший результат дає напилення пінополіуретану: він заповнює всі стики й щілини без швів, проте наноситься спеціальним обладнанням і зазвичай потребує залучення підрядника. Утеплювач кріплять з внутрішньої сторони обшивки, залишаючи вентиляційний зазор між ним і зовнішнім металевим листом, щоб уникнути конденсату на профлисті.

9. Вікна, вентиляція, освітлення

Вікна в гаражі виконують допоміжну функцію — дають природне світло й можливість провітрювання, тому їх роблять невеликими й розміщують у верхній частині стіни. Найпрактичніший варіант — пластикові вікна з відкидною стулкою: не потребують догляду і добре тримають тепло.

Вентиляція потрібна навіть у неутепленому гаражі — без неї накопичується конденсат, що прискорює корозію каркаса й кузова. Найпростіше рішення — припливно-витяжні отвори: один унизу стіни, інший ближче до коника даху, закриті решітками із сіткою від комах. Для утепленого гаража чи майстерні варто додати канальний вентилятор.

Освітлення поєднує загальне і робоче: під стелею — один-два світлодіодні світильники, над верстаком чи оглядовою ямою — додаткова точка світла. Проводку прокладають у гофрі, не торкаючись труб напряму, а металеві елементи каркаса заземлюють.

Типові помилки під час будівництва

Найчастіші прорахунки, з якими стикаються під час зведення каркасної конструкції:

• вибір труби без урахування навантажень, що призводить до провисання елементів;
• відсутність або запізніла антикорозійна обробка зварних швів;
• недостатня кількість перемичок у місцях великих прорізів;
• неякісне зварювання — пропуски або непроварені ділянки шва;
• неправильна підготовка основи без урахування типу ґрунту.

Уникнення цих помилок значною мірою визначає, наскільки довго прослужить будівництво гаража без ремонту несучих елементів. Якщо дотримуватись технології на кожному етапі, гараж з профільної труби здатний простояти десятиліттями без втрати несучої здатності.
