Як зробити сходи з профільних труб: розрахунок та покрокова інструкція

Металевий каркас сьогодні став звичним рішенням там, де раніше майстри зверталися лише до дерева чи залізобетону. Причина проста: квадратна або прямокутна труба добре тримає форму, легко зварюється і коштує помітно менше, ніж литі чи ковані елементи. Завдяки цьому сходи з профільної труби можна зібрати самостійно в гаражі чи на подвір'ї, маючи звичайний зварювальний апарат і кутову шліфувальну машину. Далі по порядку розглянемо, як визначити навантаження, який перетин труби підібрати, що знадобиться з інструментів та матеріалів, у якій послідовності варити каркас і яких прорахунків найчастіше припускаються початківці.

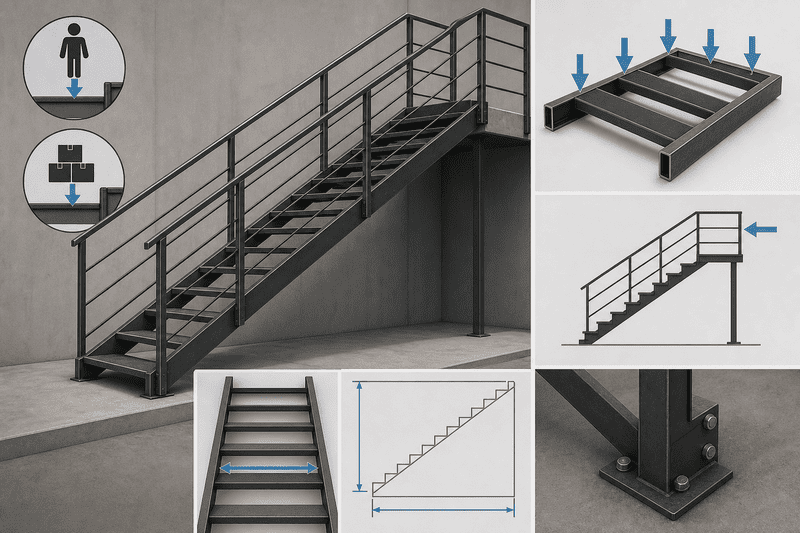

Розрахунок навантаження на сходи

Перед тим як братися за труби, варто зрозуміти, яку вагу повинна витримувати майбутня конструкція. На сходовий марш діє декілька видів навантаження одночасно: власна маса каркаса, проступів і огородження, вага людей та речей, які по ньому переносять, а також динамічні поштовхи від кроків чи перенесення меблів. Для вуличних маршів додається ще й сезонний фактор — сніг, лід, поривчастий вітер.

Будівельні норми орієнтують на цифру не менше 250 кг на квадратний метр для житлових приміщень, тоді як для технічних і складських прольотів планку піднімають до 350–400 кг/м². Поруччя та бокові огородження окремо розраховують на горизонтальний тиск приблизно 100 кг/м² — людина може спертися на них всією вагою тіла.

Якщо перевести ці цифри в практичну площину: при стандартній ширині щабля близько 30 см на кожну окрему сходинку житлового маршу припадає від 150 до 200 кг розрахункового навантаження, а для виробничих умов — від 250 до 350 кг. Марш із десятком-другим ступенів у підсумку повинен витримувати понад півтори тонни сумарної ваги, тому економити на товщині металу тут небезпечно.

Кількість сходинок визначають за простою формулою: висоту поверху ділять на висоту підступенка. Якщо висота між рівнями становить 2800 мм, а підступенок — 175 мм, виходить рівно 16 сходинок. Від цього числа залежить і загальна довжина маршу, і витрата металу, тому рахувати варто ще на папері, а не під час різання труби.

Серед параметрів, які закладають у проєкт ще до закупівлі металу, головну роль відіграє глибина проступу: саме вона визначає, наскільки впевнено нога стає на кожну сходинку, і впливає на загальну довжину маршу. Корисно одразу накреслити схему майбутньої конструкції з позначеними розмірами ступенів, кутом підйому і точками кріплення.

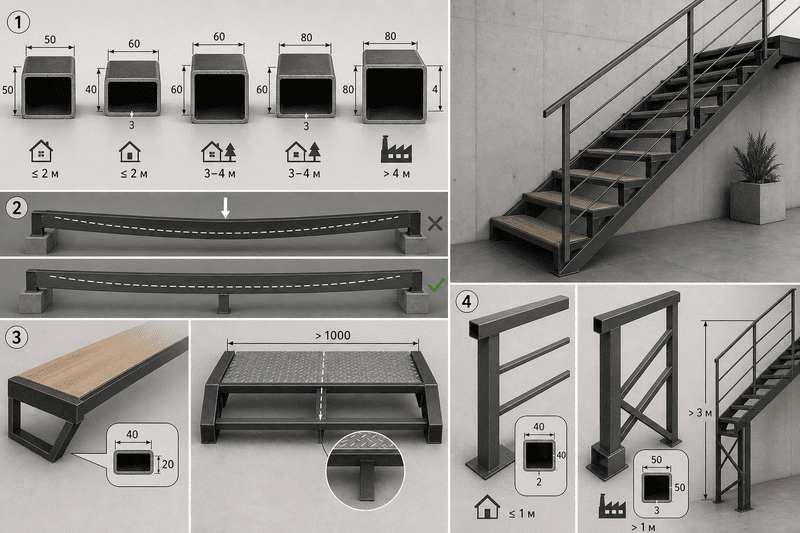

Вибір профільних труб для сходів

Несучою основою практично будь-якого металевого маршу служить косоур з профільної труби — балка, на яку зверху або з боків кріплять ступені. Чим більша висота і довжина прольоту, тим товщі повинні бути стінки цієї балки. Для невисоких внутрішніх маршів до двох метрів зазвичай достатньо труби 50×50 чи 60×40 мм зі стінкою від трьох міліметрів. Вуличні конструкції висотою три-чотири метри вже вимагають 60×60 чи 80×40 мм, а для промислових об'єктів закладають 80×80 мм і вище — там навантаження суттєво більше, і запас міцності повинен бути відповідним.

Грамотний розрахунок сходів з металу, виконаний ще на стадії креслення, дає змогу заздалегідь зрозуміти, скільки труби знадобиться і якого перетину, а не докуповувати матеріал по ходу робіт.

Окремо варто звернути увагу на прогин труби під навантаженням: чим довша вільна ділянка балки між точками опори, тим помітніше вона провисає під вагою людей. При прольоті від трьох метрів профіль або беруть більшого перетину, або додають проміжну опору чи ребра жорсткості, які зменшують це провисання.

Для самих сходинок підхід інший: якщо проступи робитимуться з дерева чи рифленого листа, рамку під них варять з меншого перетину, наприклад 40×20 чи 40×40 мм. Якщо ширина маршу перевищує метр, посередині додають поперечну перемичку, без неї лист або дошка під вагою людини починають помітно прогинатися. Підбір перетину профільної труби для кожного елемента конструкції — окреме питання, і помилятися тут не варто: занадто тонка стінка коштує дешевше, але швидко себе виявить тріщинами чи деформацією під щоденним навантаженням.

Поручні з металу теж підбирають окремо: для звичайного домашнього маршу висотою до метра вистачає труби 40×40 мм, а для посилених промислових огороджень беруть 50×50 мм зі стінкою три міліметри. Вертикальні стійки огородження варять з того ж сортаменту, що й самі поручні, а на висоті понад три метри конструкцію додатково укріплюють діагональними розкосами.

Матеріали та інструменти

Перш ніж розпочинати роботу, варто зібрати весь комплект необхідного, щоб не переривати процес на пошук чогось забутого.

• профільна труба для сходів потрібного перетину для несучих балок і огородження;
• матеріали для проступів: дошка, металевий лист або рифлений лист;
• кріпильні елементи: анкерні болти, гайки, шайби;
• зварювальний апарат з електродами або дротом для напівавтомата;
• кутова шліфувальна машина з відрізними та зачисними дисками;
• рулетка, будівельний рівень і слюсарний кутник для розмітки;
• фарба або грунтовка з антикорозійним ефектом;
• засоби індивідуального захисту: маска зварювальника, рукавиці, окуляри.

Якщо все це зібрати до початку роботи, не доведеться посеред зварювання кидати все і їхати в магазин за якимось болтом, якого не вистачило.

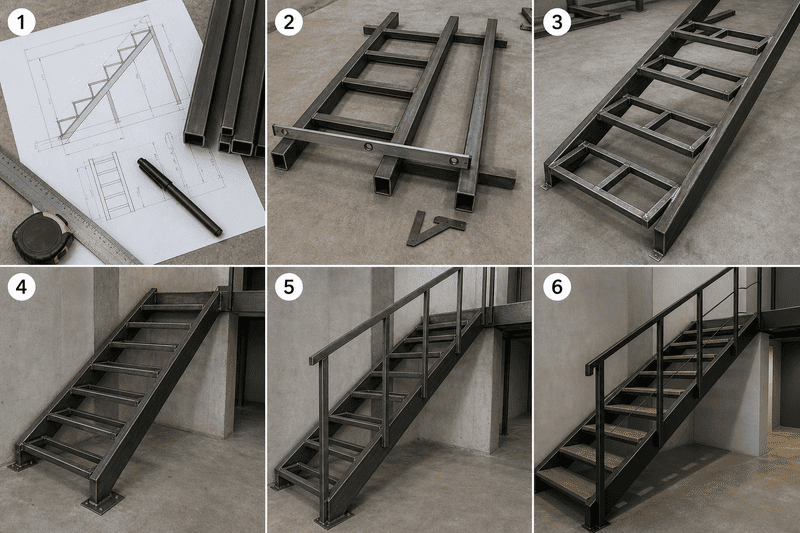

Покрокова інструкція виготовлення сходів з профільної труби

Будь-кому, хто вперше береться за подібний проєкт, корисно знати, як зробити сходи з профільної труби, не перетворюючи процес на нескінченні переробки. Нижче — послідовність кроків, яку варто дотримуватися від початку і до кінця.

Крок 1. Креслення та розмітка

Робота починається не зі зварювання, а з паперу. Спочатку малюють креслення з точними розмірами всіх елементів, після чого переносять розмітку на труби. Тільки коли кожен відрізок позначено, беруться за болгарку і розрізають профіль на деталі потрібної довжини — для косоурів, перемичок і рамок під сходинки.

Крок 2. Складання косоурів

Парні елементи косоура викладають на рівній поверхні чи стапелі та ретельно звіряють симетричність. Будь-яке перекошення на цьому етапі потім важко виправити. Коли обидві балки лежать паралельно і на однаковій відстані, до них приварюють поперечні перемички в місцях майбутніх ступенів, контролюючи кожен шов рівнем і кутником.

Крок 3. Підготовка під проступи

Після збирання основного каркаса варять рамки під проступи сходів або готують посадкові місця для дерев'яних дошок чи листового металу. Якщо ширина маршу перевищує метр, посередині кожної рамки додають поперечну перемичку — інакше покриття під вагою людини прогинатиметься.

Крок 4. Встановлення маршу

Готовий марш встановлюють на місце: кріплять до підлоги анкерними болтами або приварюють до існуючої металоконструкції. Після фіксації перевіряють горизонтальність кожної сходинки рівнем — виправити нахил після остаточного кріплення набагато складніше.

Крок 5. Зварювання огородження

Зварювання каркасу сходів і огородження виконують у суворій послідовності: спочатку приварюють вертикальні стійки, потім поручні, і лише після цього укладають дерев'яні чи металеві елементи у готові рамки. Саме така черговість дає змогу уникнути перешкод при зварюванні і рівно виставити кожну стійку.

Крок 6. Антикорозійна обробка та фінішне оздоблення

Завершальним етапом є монтаж сходів у фінальному вигляді: зачищають всі зварні шви болгаркою, наносять ґрунтовку, а потім фарбу. Без цього кроку необроблений метал швидко втрачає охайний вигляд і стає слабкою точкою всієї конструкції — особливо в місцях зварних швів, де корозія починається найраніше.

Типові помилки при виготовленні сходів з металу

Найпоширеніша помилка — використання занадто тонкого профілю для несучих елементів. Стінка тонша трьох міліметрів для косоура чи тятиви виглядає економією, але насправді закладає ризик передчасного провисання і втрати жорсткості всієї конструкції під навантаженням.

Другою за частотою проблемою стає відсутність антикорозійного покриття, особливо на вуличних маршах. Волога і перепади температур швидко роз'їдають незахищений метал, тому грунтовку та фарбу наносять обов'язково, а торці труб додатково герметизують, щоб усередину не потрапляла вода.

Третя група помилок пов'язана з кутом і геометрією. Занадто крутий чи занадто плавний підйом робить рух по сходах некомфортним, а помилка в розмітці косоура під час різання нерідко призводить до перекосу всього маршу. Тому кожен відрізок труби перевіряють кутником ще до зварювання, а не після того, як деталі вже з'єднані між собою.

Окремо варто згадати ситуації, коли власник будинку намагається зібрати металеві сходи своїми руками без жодного попереднього розрахунку, орієнтуючись лише на око. Такий підхід нерідко закінчується переробкою половини маршу, тоді як кілька годин на креслення й перевірку цифр економлять і метал, і час.
