Що таке катанка? Виробництво і основні способи застосування
06 Квітня 2020

Катанка – це один з найбільш затребуваних продуктів металевого гарячекатаного прокату. Випускається у вигляді сталевого прута круглого або овального перетину з діаметром 5-14 мм суцільного заповнення з вуглецевої сталі звичайної якості, вуглецевої сталі і легованої сталі, кольорових металів або їх сплавів. Дріт і катанка схожі. Але відмінності теж є. Основне з них полягає в тому, що катанку використовують у вигляді сировини для подальшого виробництва виробів, а дріт є самостійним матеріалом.

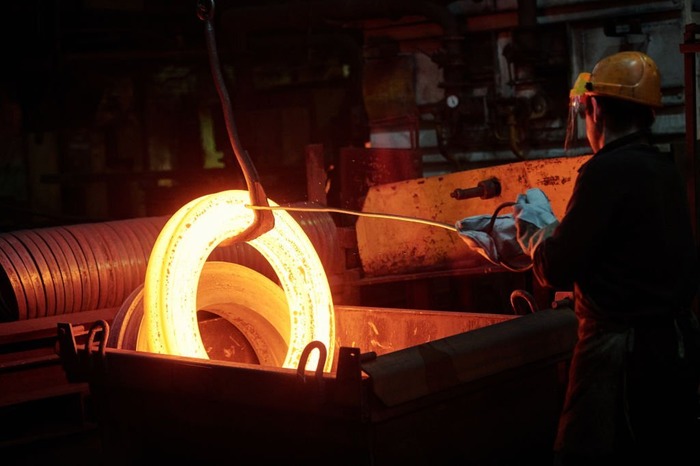

Виробництво катанки: способи і особливості

Виготовлення катанки з кольорових сплавів передбачає прокатку і безперервне лиття. Холодна протяжка і пресування застосовується при виготовленні дрібносортного прокату високого класу точності або фасонного перетину.

Найпоширенішим вважається виробництво катанки з вуглецевої і легованої сталі. Здебільшого матеріал обробляється на прокатних дротяних або дротяно-сортових станах двома способами: прокатка, волочіння. Сьогодні швидкість обробки металів тиском на сучасних установках досягає 100-120 м/с. В ході технологічного процесу дріт катанка перетином 6,5 мм може витягуватися до Ø2,8 мм. Конкретні параметри залежать від виду заготовки, необхідного кінцевого розміру готового продукту і механічних властивостей.

Прокатка

Метод пластичної деформації металу на прокатному стані використовується для виробництва продукції товщиною понад 5 мм. Сировиною служать блюми (заготівля) великого поперечного перерізу. Заготівлю нагрівають до певної температури, потім пропускають крізь обертові валки, обтискуючи з усіх боків. Відбувається цілеспрямоване поступове надання прокату круглої форми потрібного діаметру і зменшення поперечного перерізу, збільшення довжини заготовки. Виникаючі деформації в структурі металу підвищують міцність виробу. Спеціальні пристрої змотують катаний продукт для подальшого охолодження.

Волочіння або гаряче формування

При волочінні однократному круглий пруток простягається через одну волоку - пристрій з воронкоподібними отворами. Потім намотується на барабан. Передається на котушку, але може і відразу зніматися з мотка. Матеріалом для виготовлення металовиробів товщиною менше 5 мм служать тверді сплави - ВК-5, ВК-6.

Волочіння багаторазове працює в техніці гідродинамічного тертя. Використовується, як правило, в промисловому виробництві. Заготівля (блюм) витягується, проходячи відразу через кілька волок, змонтованих у вигляді металевої обойми. Їх разом з барабанами може налічуватися до 15 і більше. У здвоєній парі одна волока - напірна, інша - чистова. В процесі робочий інструмент нагрівається від сил тертя до дуже високих температур. Охолоджується він водою. Багаторазове волочіння дозволяє підвищити швидкість і продуктивність робіт.

Способи охолодження катанки при виробництві

Регулюванню умов охолодження катанки приділяється особлива увага, так як вони безпосередньо впливають на якість готового продукту. Це особливий етап, що завершує виробництво катанки. Слідує він відразу після прокатки заготовок. При цьому можливі 3 технологічних методи:

  • повітряний природний;
  • одностадійний прискорений;
  • прискорений двохстадійний.

Природне повітряне охолодження (ВО)

На кожну партію металопродукції складається документація, в якій обов'язково вказується і метод охолодження. Металевий виріб, що піддався природному, повільному охолодженню, позначається «ВО». Процес відбувається на виробничих площах або на вулиці з зовнішньою температурою повітря + 10°С і нижче. Після повного охолодження до потрібної температурної позначки катанка гарячекатана стає пластичніше і м'якше, добре гнеться.

Прискорене охолодження одностадійне (УО1)

Форсовані темпи охолодження при високих швидкостях прокатки сприяють поліпшенню якості дроту. Вдається отримати пластичний метал із структурою сорбіту. Це сприяє зменшенню утворення окалини і зменшенню вмісту вуглецю в сталі.

Охолодження відбувається з використанням води при проходженні катанки через напрямні труби або при використанні душу на розпущений бунт в один етап. Подача рідини в різних напрямках по відношенню до рухомої катанки сприяє більш інтенсивному її охолодженню.

Прискорений процес сприяє отриманню пружної і жорсткої катанки. Такий вид охолодження застосовується для виробів з низьковуглецевої сталі (Ст0-Ст3) і деяких марок легованих металів (наприклад, Св08Г1НМА), де не потрібна висока міцність. У одностадійному процесі виходить полукалений дріт. При цьому гранична маса окалини не повинна перевищувати 18 кг/т.

Прискорене охолодження двухстадійне (УО2)

Двоступенева схема охолодження вважається найбільш продуктивною. При ній формується однорідна структура всередині металу і однакові властивості по всій довжині заготовки. У технологічному циклі охолодження задіяні спеціальні вентиляційні установки. Спочатку дріт проходить крізь наповнені водою секції, віддаючи рідині сотні градусів в секунду і набуваючи температуру порядку 750-600°С. Потім в процесі прискореного охолодження повітрям, що нагнітається вентилятором, остаточно остигає. Чим більше у дроту перетин, тим повільніше протікає цей процес. Знаходячись під подвійним охолодження, готовий продукт виходить розпеченим, більш твердим і міцним. Допустима ж маса окалини знаходиться в межах 10 кг/т. Прискорений метод дозволяє скоротити період підготовки катанки до реалізації.

Технічні характеристики катанки

ДСТУ 4738:2007/ГОСТ 2590-2006 регламентує:

  • сортамент;
  • точність прокатки;
  • дозволені відступу від стандарту.

Хімічні параметри вихідного матеріалу, відхилення в змісті хімічних елементів, особливості маркування регламентуються відповідними стандартами, наприклад:

  • ДСТУ 2651:2006 (ГОСТ 380-2005) - для катанки з вуглецевої сталі звичайної якості;
  • ASTM A510M - для катанки з вуглецевої і легованої сталі;
  • ДСТУ 8429:2016 - для катанки з ресорно-пружинної вуглецевої і легованої сталі.

Технічні характеристики катанки залежать від призначення катанки і регламентуються відповідними стандартами, наприклад:

  • ДСТУ 2770 (ГОСТ 30136) - катанка з вуглецевої сталі звичайної якості;
  • ASTM A510M - катанка з вуглецевої і легованої сталі;
  • ДСТУ 3683-98 - катанка сталева канатна.

Якісна катанка по всій довжині повинна бути однорідної дрібнозернистої структури, без задирок, тріщин і закатів, постійного хімічного складу.

Одна з відмінностей від звичайного дроту в тому, що крім бухт випускається катанка в прутках, А ось дріт - це виключно гнучкий шнур в намотуванні. При цьому катаний продукт можна використовувати для виробництва інших виробів, в тому числі і для перетяжки на дріт.

Катанка звичайної міцності

Основна відмінність різних видів катанки складається в її міцності. Звичайний катаний прокат допускається у виробництво тільки після попередньої обробки. Завдяки спеціальним добавкам до вуглецевої сталі (наприклад, марганцю), сталева катанка набуває особливу пластичність і міцність, фактично, не руйнується ні в якому разі під дією механічного впливу - не рветься і не ламається.

Катанка підвищеної міцності

Катані вироби підвищеної міцності дозволяють використовувати їх як самостійну металопродукцію або для виготовлення канатів і тросів. Такий дріт характеризується високою межею міцності, опором руйнуванню і деформації. Може бути зроблена з додатковим антикорозійним нержавіючої захистом.

Продовжити термін служби готового виробу або об'єкта допоможе катанка оцинкована. Її отримують декількома способами. Самий «довговічний» - гаряче цинкування з зануренням заготовки в ємність з розпеченим до високих температур цинком.

Застосування катанки

На металопрокат катанка ціна залежить від багатьох факторів:

  • марки сталі;
  • наявності додатковими вимог;
  • місця доставки;
  • обсягу партії.

При будь-якому розкладі вартість досить невисока, якщо врахувати великі обсяги споживання і широку сферу використання продукту.

Таблиця 1. Основні параметри, що впливають на вибір катанки

Характеристика

Опис

Вид

звичайної якості

оцинкована зварювальна

легована

пружинна

канатна

Геометрія

діаметр

площа поперечного перерізу

граничне відхилення по діаметру

маса одного метра

Показники якості

можливість деформування

ступінь пластичності

жорсткість

стійкість до механічного впливу поверхнева адгезія

З урахуванням призначення пред'являються різні вимоги і до властивостей вихідного матеріалу. Готова сталева катанка може стати напівфабрикатом для подальшої переробки або використовуватися у вигляді самостійного виробу.

Армування

Велика частка катаного прокату доводиться на армування бетонних конструкцій. Часто він слугує альтернативою арматурі в зміцненні фундаменту і залізобетонних об'єктів. У виробництві арматурних каркасів до якості катанки вимоги не дуже жорсткі, тому допускається використання шорстких виробів. Недорогий катаний продукт відмінно підійде для посилення міцності фундаментів, ув'язки окремих частин арматурних каркасів.

Матеріалом для ув'язки армирующих стрижнів ХДА (клас В500С) служить катанка зі сталі Ст1сп, Ст2сп. Також можна її помітити:

  • у виготовленні арматурних коробів;
  • в створенні складальних хомутів різних форм у вигляді кола, квадрата або прямокутника для стяжки арматури в жорсткий каркас.

Бетонні конструкції

Сталеву прокатну продукцію використовують для зв'язування деталей конструкцій. Катанка в бухтах різного сортаменту - універсальний матеріал для споруди арматурних каркасів, цілісних колон і поясів. Її успішно застосовують і для створення міцної основи будинків, надпроємних перемичок. Також прокат задіяний у виготовленні скобо-згинальних виробів (хомутів) різного діаметру і всілякої конфігурації. В якості вихідного матеріалу використовується для виготовлення дроту, який використовується у виробництві зварної арматурної сітки з розміром секцій (мм): 100х100, 150х100. Вона служить для зміцнення стяжок, міжповерхових перекриттів, бетонних підстав. Катанка для фундаменту повинна витримувати значні поздовжні навантаження, тому вона обов'язково тестується по опору на розрив.

Несучі стіни

Сталева металопродукція з катанки в якості зміцнюючої складової незамінна в кладці несучих стін з різних матеріалів (цегла, піноблок, котелець, стіновий камінь, газоблок), простінків. Вона фіксується безпосередньо в кладці, збільшуючи тим самим загальну міцність конструкцій. Метал на сьогодні є єдиним стійким матеріалом перед хімічно агресивною цементно-піщаною сумішшю, що використовується в будівництві. Забезпечити більшу міцність армуючому поясу може рівномірне вбивання в верхні ряди кладки прутків все тієї ж катанки. При поперечному армуванні сітку з неї товщиною до 8 мм розміщують в суміжних горизонтальних рядах. Краще використовувати виріб з невеликими осередками, встановлюючи сітку з інтервалом через 3-5 рядів покладених цегл.

Дріт-катанка служить також зв'язуючим матеріалом до бетонного поясу мауерлата при облаштуванні двосхилої покрівлі.

Катанка, як монтажний матеріал

Катанка використовується для виготовлення метизної продукції, цвяхів, болтів зокрема дротом, що пройшов термічну обробку виготовленим з катанки, пов'язують вантажі.

Металовиріб зі сталі 60Г-70Г, 30-85 застосовується для пакування габаритного важкого багажу.

Катанка зі сталі Св-08, Св-08АА, Св-08ГА, Св-08Г2С та ін. знайшла застосування у виробництві зварювального дроту і електродів.

За допомогою катанки також збираються багатостоєчні дерев'яні опори ліній електропередач. З'єднання стійки і однієї або двох приставок виконується бандажами з катанки перетином 5-6 мм.

І це далеко не повний перелік одного з найбільш затребуваних і доступних на сьогодні видів сортового прокату - катанки, яку реалізує ТОВ «Метінвест-СМЦ» у великому сортаменті. Якість нашої катанки підтверджено сертифікатами, а доступна ціна на металопрокат робить його доступним широкому колу споживачів. За додатковою інформацією звертайтеся до наших менеджерів.
