Ваше місто
smc@metinvestholding.com
Написати листа
smc@metinvestholding.com
0 800 30 30 70
Подзвонити
0 800 30 30 70
Замовити дзвінок
Увійти

Зареєструватися

Сталь 80

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталі вуглецеві нелеговані
  5. Сталь 80

Характеристика сталі 80

Ресорно-пружинна вуглецева сталь. Відноситься до марок загального призначення і знаходить широке застосування у промисловому й транспортному машинобудуванні. Використовується в загартованому та високовідпущеному стані.

Хімічні властивості

Сталь є високовуглецевою. За кількістю залишкових домішок сірки й фосфору може вироблятись якісною (кількість P і S не вище 0,035%) або високоякісною (кількість P і S менш 0,025%). Основні її властивості визначають вуглець, кремній і марганець. Останні елементи виступають розкисниками. Вони сприяють дегазації її металу й знижують кількість неметалічних включень. Дозволяється присутність міді в кількості менше ніж 0,2 відсотка. Відсутність легуючих компонентів обумовлює схильність до корозії.

Хімічний склад сталі 80 у процентному співвідношенні за ДСТУ 8429/ГОСТ 14959

C

Si

Mn

Ni

S

P

Cr

Fe

0,77…0,85

0,17…0,37

0,5…0,8

< 0,25

< 0,025

< 0,025

0,15…0,25

~ 98

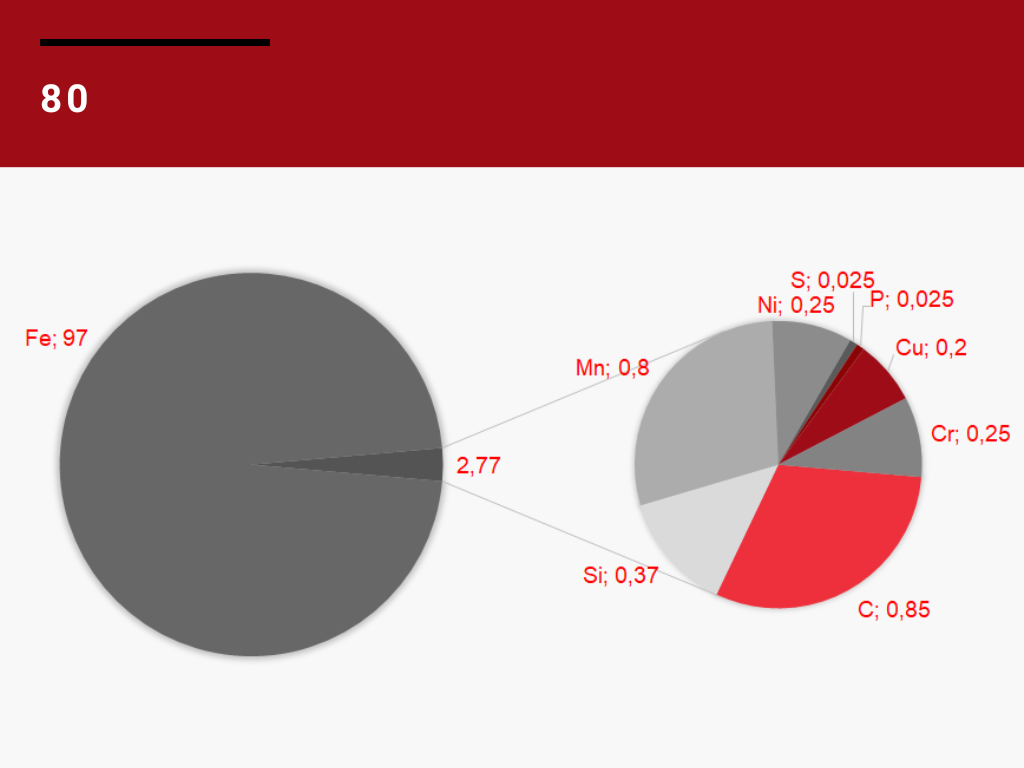

 Приблизительный состав сплава Сталь 80

Приблизний склад сплаву

Фізико-механічні властивості

Сталь 80 має високу межу пружності, підвищений експлуатаційний ресурс, гарну зносостійкість, достатню пластичність та в'язкість. Основна перевага – добрий опір малим пластичним деформаціям.

Сталь 80 непогано прожарюється, але відноситься до погано зварюваних матеріалів та не придатна для роботи при температурах вище 100°С. Зміцнюється відпуском температурах від 300°С й загартуванням у маслі. Після остаточної термообробки межа плинності становить мінімум 80 кг/мм2.

Фізико-механічні властивості сталі 80 за ДСТУ 7809/ГОСТ 14959

Марка сталі

σв, МПа

σ0.2, МПа

δ5, %

Ψ, %

Твердість, НВ

без термообробки

після термообробки

80

1080

930

более 8

30

302

269

Застосування

Основне призначення сталі 80 – виготовлення пружин і ресор невеликого перерізу. Також її використовують для виробництва бандажів локомотивів і різних термічно зміцнених деталей механізмів і агрегатів, розрахованих на експлуатацію в умовах вібрацій та трибологічних впливів. Наприклад, це може бути грабельний корчувач бульдозера і робочий орган грейдера або скрепера.

Аналоги сталі 80 у міжнародній практиці

ЄС

1.0622, C80D, C82D

США

1080, G10780, G10800

Чехія

D80A

Японія

SUP3
