Сталь S420M

Характеристика сталі S420M

Спеціальна легована сталь із конструкційної групи. Випускається у вигляді термомеханічно зміцненого плоского та довгого металопрокату завтовшки до 150 мм. Її мінімальна межа плинності при товщині виробу до 16 мм включно становить 420 МПа.

Згідно з європейською класифікацією сталь S420M має номер 1.8825. Вона має однорідну дрібнозернисту структуру, підвищені параметри міцності при мінімальному вуглецевому еквіваленті, що позитивно позначається на її зварюваності та технологічності.

Хімічні властивості

У складі сталі поєднуються знижена концентрація вуглецю та наявність домішок як загальнодоступних, так і високоприплатних легуючих компонентів. Кінцевий вміст хімічних елементів визначає виробник, виходячи з наявних технологій та вимог замовлення. Система легування спільно із застосуванням термомеханічної прокатки забезпечують отримання в сталі S420M дрібнозернистої структури, що в свою чергу позитивно позначається на формованості виробів та опірності матеріалу до зародження та розвитку тріщин.

Хімічний склад сталі S420M відповідно до ДСТУ EN 10025-4, %

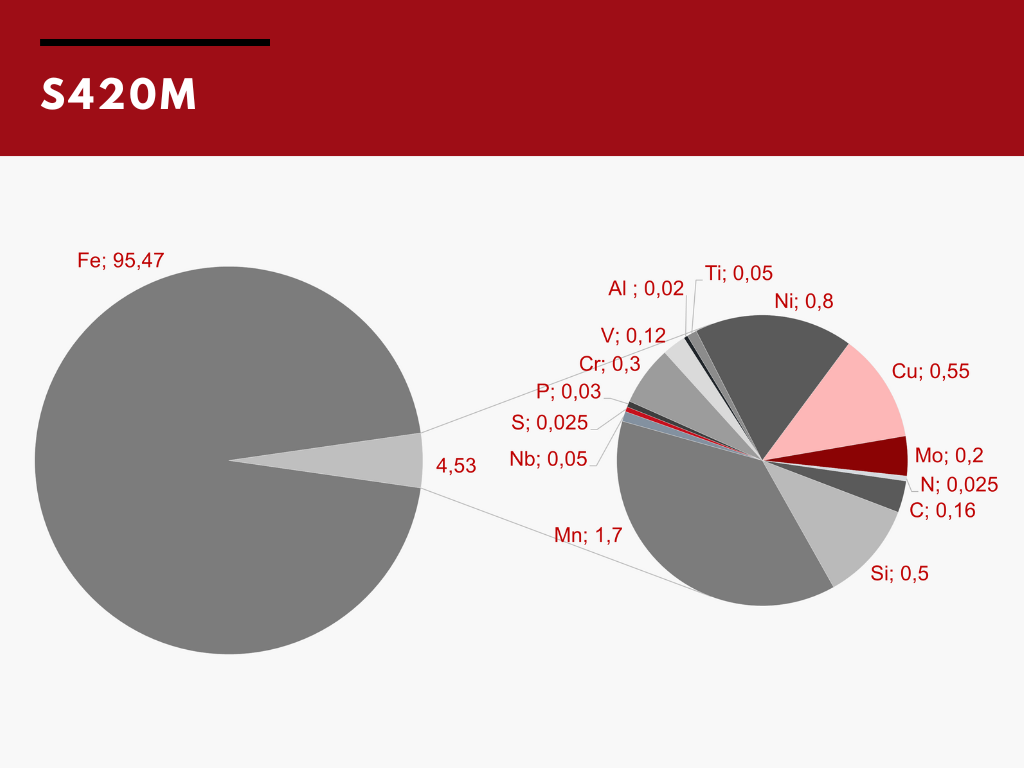

Приблизний склад сталі S420M

Фізико-механічні властивості сталі S420M

Маловуглецевий сплав із підвищеними показниками міцності. Також має досить гарну пластичність, формуваність і оброблюваність в холодному стані. Не рекомендується застосовувати для гарячого формування, оскільки нагрівання сталі S420M веде до повної або часткової втрати механічних властивостей.

Сталь S420M відрізняється гарною зварюваністю і практично не схильна до утворення флокінів та відпускної крихкості. При цьому слід враховувати, що з підвищенням товщини виробу зростає ризик утворення холодних тріщин після зварювання через насичення зони стику воднем і утворення крихкої структури і підвищеного рівня внутрішніх напруг в зоні термічного впливу.

Вироби з термомеханічно зміцненої сталі S420M добре пручаються ударним навантаженням, у тому числі при негативних температурах. Відповідно до стандарту EN 10025-4 поздовжні зразки цієї марки під час випробувань на ударний вигин при -20°С повинні показувати значення удару KV2 не менше 40 Дж.

Механічні властивості сталі S420M за ДСТУ EN 10025-4

Застосування

Завдяки покращеним службовим властивостям сталь S420M представляє підвищений інтерес для:

• виробничого та транспортного машинобудування;
• традиційної та альтернативної енергетики;
• гідротехнічної галузі;
• мостобудування;
• суднобудування.

Аналоги сталі S420M в міжнародній практиці
