Ваше місто
smc@metinvestholding.com
Написати листа
smc@metinvestholding.com
0 800 30 30 70
Подзвонити
0 800 30 30 70
Замовити дзвінок
Увійти

Зареєструватися

Сталь С235

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталь С235

Характеристика сталі С235

Низьковуглецева будівельна сталь звичайної міцності. Відрізняється хорошою пластичністю та зварюваністю. Широко застосовується при будівництві об'єктів промислового, соціального й військового призначення. Поставляється у вигляді різного листового, сортового та фасонного прокату, а також використовується для виробництва різних гнутих профілів.

Хімічні властивості

Сталь С235 нелегована. За масовою часткою вуглецю відноситься до маловуглецевих марок та також містить низьку кількість кремнію (Si менше 0,05%) й марганцю (Mn менше 0,6%). Хімсклад в ковшовій пробі в обов'язковому порядку повинен відповідати даним нижче наведеної таблиці. Масову частку кальцію в сталі допускається не визначати, але гарантувати технологією виплавки.

Хімічний склад сталі С235 в процентному співвідношенні за ГОСТ 27772

C

Si

Mn

Ni

S

P

Cr

Cu

N

Fe

до 0,22

до 0,05

до 0,60

до 0,30

до 0,04

до 0,04

до 0,30

до 0,30

0,008….0,01

̴ 98

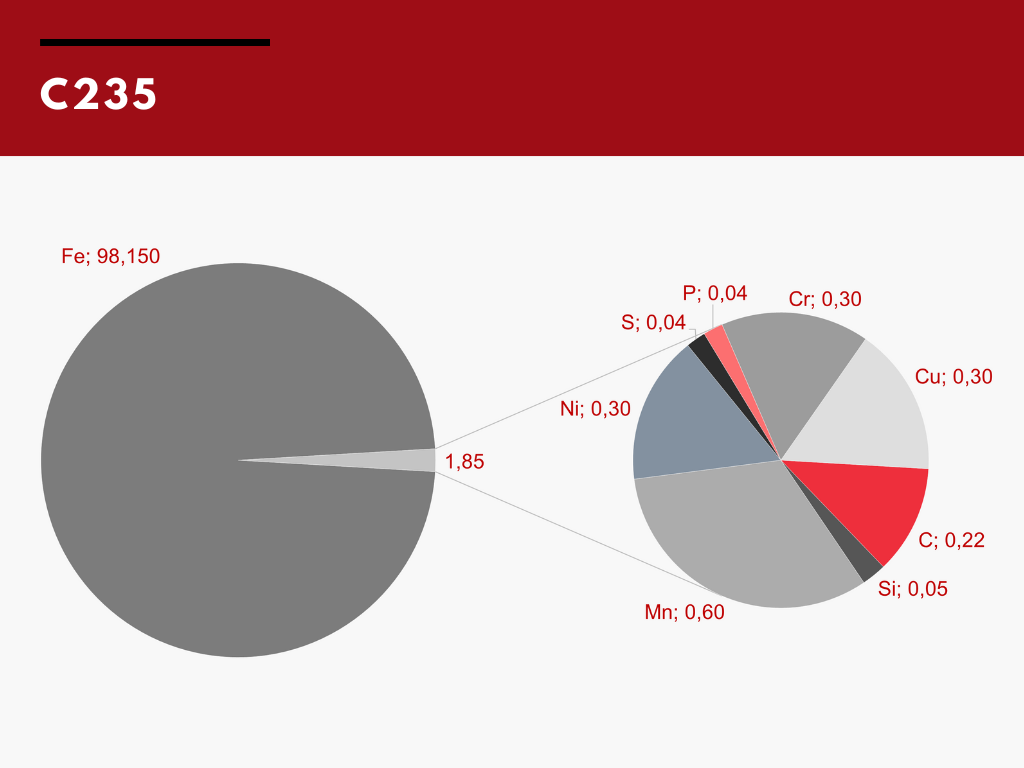

Хімічний склад сталі С235

Приблизний склад сплаву

Фізико-механічні властивості сталі С235

Маркування сталі вказує, що її межа плинності становить мінімум 235 МПа. Як й інші маловуглецеві марки, С235 схильна до корозії та відрізняється невисокою вогнестійкістю. Вона добре піддається різній механічній обробці й досить добре зварюється, але при цьому майже не гартується.

Фізико-механічні властивості С235 за ГОСТ 27772

Марка сталі

Товщина перетину, мм

σв, МПа

σт МПа

δ5, %

Rуп

Ψ, %

С235

2,0…4,0

360

235

--

23,5

--

Застосування

Основне призначення С235 – використання в будівельних конструкціях 3-ї групи. До неї відносяться:

  • стійки;
  • колони;
  • опорні плити;
  • елементи настилів перекриттів.

З неї виготовляють профілі для віконних та ліхтарних прорізів виробничих будівель та різні допоміжні конструкції. Сталь також може застосовуватися для зварних металоконструкцій, розрахованих на роботу під впливом статичних (переважно стискаючих) навантажень. За умови відсутності зварних з'єднань також допускається використання С235 в конструкціях 2-ї групи.

Аналоги С235 в міжнародній практиці

Бельгія

FED1FF

Великобританія

HFS4

Німеччина

USt37-2G

Росія

ВСт3кп2; ВСт3кп2-1, 18кп

Японія

STKM12A
