Сталь 22К

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталь 22К

Характеристика сталі 22К

Котельна сталь з групи маловуглецевих конструкційних сплавів. Характеризується високими параметрами термо- і ударостійкості. Вважається сплавом спеціального призначення і знаходить масове застосування при виробництві котельного та енергетичного обладнання, а також судин, що працюють під тиском. Виробляється у вигляді поковок і товстолистового прокату категорій 2 ... 4, 10, 16, 18 ... 21 і підходить для застосування у новостворених і модернізованих установках.

Хімічні властивості

Сталь є низьковуглецевої, бо частка вуглецю становить всього 0,22%. В її формулі майже 1% марганцю, що в поєднанні з масовою часткою кремнію та присутністю хрому й міді обумовлює поліпшені показники термічної міцності і ударної в'язкості. Хоч сталь і відноситься до якісних вуглецевих сталей спеціального призначення і містить менше 0,04% S і P, при її виплавці особлива увага приділяється контролю домішок сірки, фосфору, миш'яку та азоту. Це обумовлено тим, що навіть мікроскопічне збільшення масової частки цих компонентів може значно погіршити властивості металу.

Хімічний склад сталі 22К в процентному співвідношенні за ГОСТ 5520-79

C

Si

Mn

Ni

S

P

Cr

Cu

As

N

Fe

0,19-0,26

0,17-0,40

0,70-1,00

до 0,30

до 0,035

до 0,04

до 0,30

до 0,30

до 0,08

до 0,008

̴  97

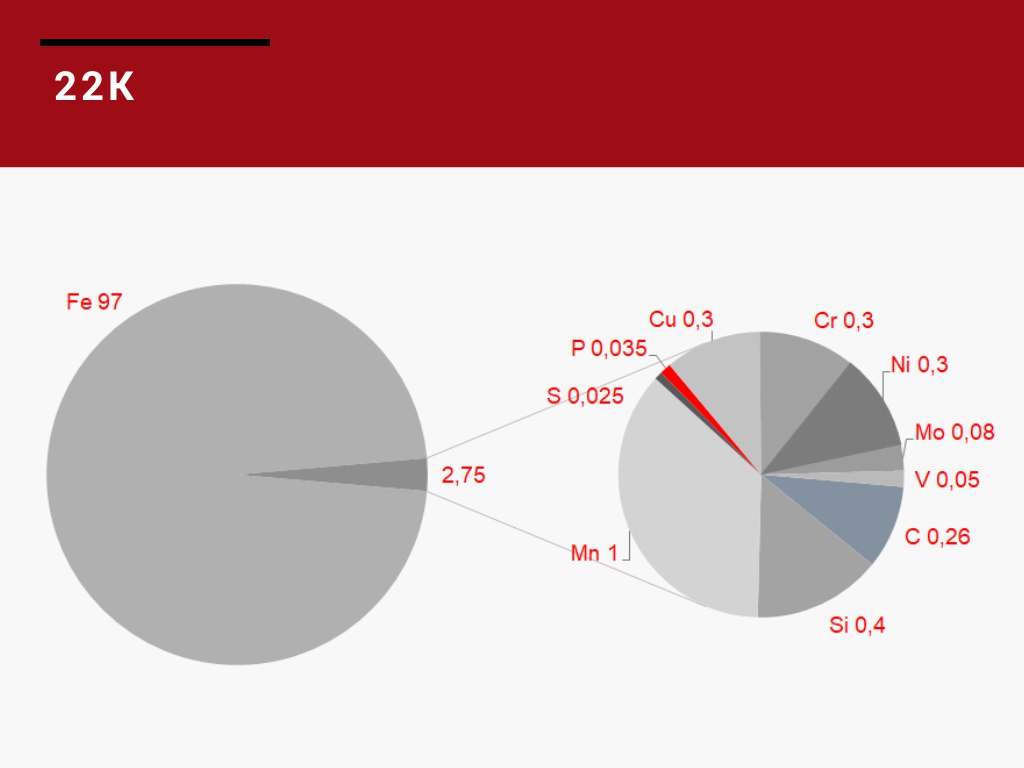

склад сталі 22к

Приблизний склад сплаву

Фізико-механічні властивості сталі 22К

Сталь 22К не схильна до відпускної крихкості і флокенонечутлива, але відноситься до обмежено зварювальних сплавів. Перед зварюванням металовироби з неї обов'язково слід ретельно прогріти, а після виготовлення, як правило, їх термооброблюють.

Метал сплаву стійко чинить опір механічному й термічному старінню і появи тріщин. Для різальної обробки сталі можна використовувати тверді (Kv = 1.6) і швидкорізальні (Kv = 1.2) сплави.

Фізико-механічні властивості сталі 22К за ГОСТ 5520-79

Марка сталі

Розмір перетину, мм

σв, МПа

σ0.2, МПа

δ, %

Ψ, %

KCU, Дж/см2

22К

25…70

430…590

265

22

--

29

Застосування

Сталь використовується для виробництва конструктивних деталей теплогенеруючого обладнання та трубопроводів, розрахованих на тривалий або постійний вплив температур, що досягають + 350 ° С. Також використовується для виготовлення котельного обладнання та судин, що працюють під тиском в умовах теплових електростанцій і різних виробничих підприємств. Найбільш часто сталевий сплав 22К застосовується для:

  • корпусної обшивки парогенераторів;
  • лопатей і ободів коліс турбін Френсіса;
  • розподільних кілець, зварних труб, несучих металоконструкцій галузі;
  • днищ, фланців, зварних і цільнокованих барабанів котлів-утилізаторів та парових;
  • камер горіння газових турбін.

Аналоги сталі 22К в міжнародній практиці

Великобританія

120M19

Німеччина

20Mn5

США

K02700

Японія

SMnC420
