Сталь 22К

Характеристика сталі 22К

Котельна сталь із групи маловуглецевих конструкційних сплавів. Характеризується досить високими параметрами термо-, тріщино- та ударостійкості. Вважається сплавом спеціального призначення та знаходить масове застосування при виробництві котельного та енергетичного обладнання, а також різних судин, що працюють під тиском. Виготовляється переважно у вигляді товстолистового прокату різних категорій товщиною від 4 до 120 мм і підходить для застосування у новостворених та модернізованих установках.

Хімічні властивості

Сталь є низьковуглецевою, оскільки частка вуглецю становить близько 0,22%. У її формулі майже 1% марганцю, що у поєднанні з масовою часткою кремнію зумовлює покращені показники міцності та ударної в'язкості. Кольорові метали можуть бути в обмежених кількостях у вигляді домішок. Їх вміст, як і наявність сірки і фосфору, суворо контролюється при виплавці.

Хімічний склад сталі 22К відповідно до ГОСТ 5520/ ДСТУ 8804

C	Si	Mn	Ni	S	P	Cr	Cu	Mo	V	Fe
0,19-0,26	0,17-0,40	0,70-1,00	≤ 0,30	≤ 0,025	≤ 0,035	≤ 0,30	≤ 0,30	≤ 0,08	≤ 0,05	̴ 97

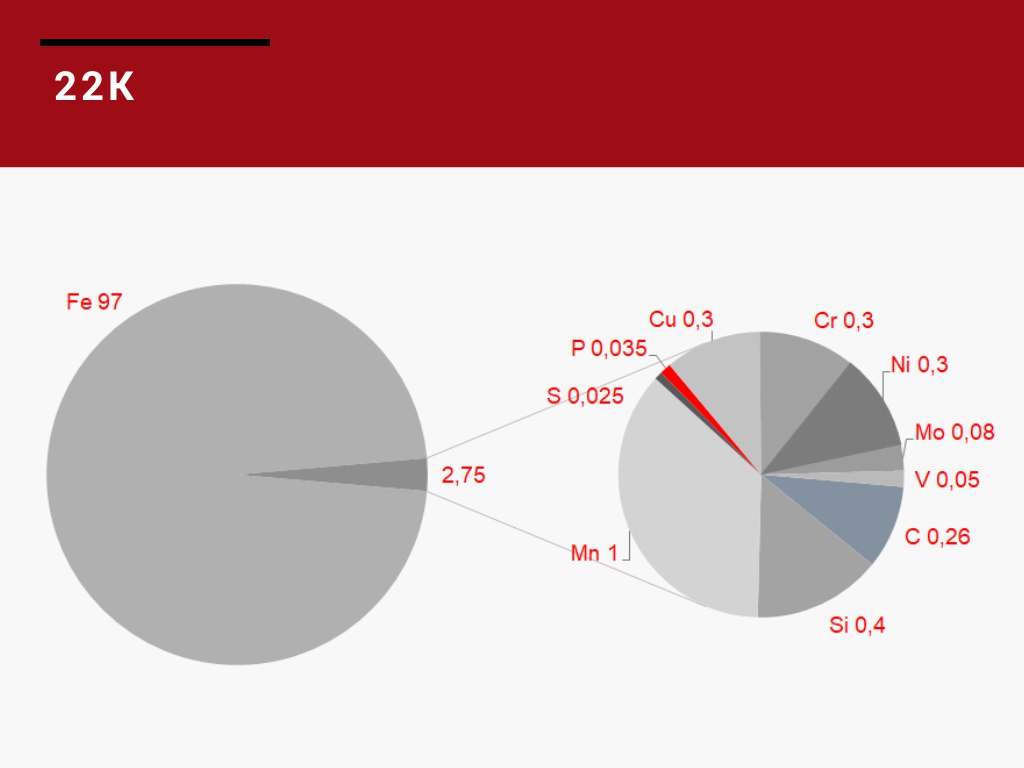

сталь 22к Приблизний склад сталі 22К

Фізико-механічні властивості сталі 22К

Сталь 22К не схильна до відпускної крихкості і флокенонечутлива, при цьому цілком добре зварюється. Параметри зварювання, режими попередньої та остаточної термічної обробки обираються залежно від технологічних умов та кінцевого застосування виробу.
Сталь стійко пручається механічному та термічному старінню, появі та розвитку тріщин. Для ріжучої обробки сталі можна використовувати тверді та швидкорізальні сплави.

Механічні властивості сталі 22К згідно з ГОСТ 5520/ ДСТУ 8804

Товщина прокату, мм	Мінімальна межа плинності σ_0.2, Н/мм²	Тимчасовий спротив σв, Н/мм²	Мінімально відносне подовження δ5, %	Ударна в'язкість KCU, Дж/см², не менше
Товщина прокату, мм	Мінімальна межа плинності σ_0.2, Н/мм²	Тимчасовий спротив σв, Н/мм²	Мінімально відносне подовження δ5, %	При температурі 20 °С	Після мех. старіння
4…60 включ.	265	430-590	22	59	29
60…120 включ.	255	430-590	22	59	29

Застосування

Сталь використовується для виробництва конструктивних елементів і деталей теплогенеруючого обладнання та трубопроводів, розрахованих на тривалий або постійний вплив температур, що досягають + 350 ° С. Також використовується для виготовлення котельного обладнання та судин, що працюють під тиском в умовах теплових електростанцій і різних виробничих підприємств. Найбільш часто сталевий сплав 22К застосовується для:
