Сталь 16ХГМФТР

Характеристика сталі 16ХГМФТР

Високоміцна легована сталь машинобудівного призначення, що характеризується високими параметрами стійкості до абразивного та ударного зношування. Знаходить широке застосування у важкому машинобудуванні та поставляється у вигляді термозміцненого товстолистового прокату у трьох класах міцності (С60, С70, С80).

Завдяки унікальному поєднанню механічних властивостей, її застосування дозволяє суттєво збільшити експлуатаційний термін та службові характеристики деталей та обладнання, що працюють в умовах підвищених навантажень. А також сприяє збільшенню ефективності виготовлення та використання конструкцій та механізмів за рахунок зниження металомісткості та ваги металовиробів.

Хімічні властивості

Сталь є розробкою українських металургів та випускалася на металургійному комбінаті АЗОВСТАЛЬ відповідно до технічних вимог, узгоджених із споживачами. Марка 16ХГМФТР містить численні легуючі добавки, серед яких титан, бор, ванадій, молібден, кремній, марганець та хром. Таке поєднання елементів визначає дрібнозернисту структуру та високу абразивну стійкість після гартування та відпустку.

C	Si	Mn	Ti	S	P	B	V	Cr	Mo
≤ 0,22	0,20-0,37	0,9-1,20	≤ 0,06	≤0,015	≤0,020	≤0,005	≤0,08	0,40- 0,65	≤0,25

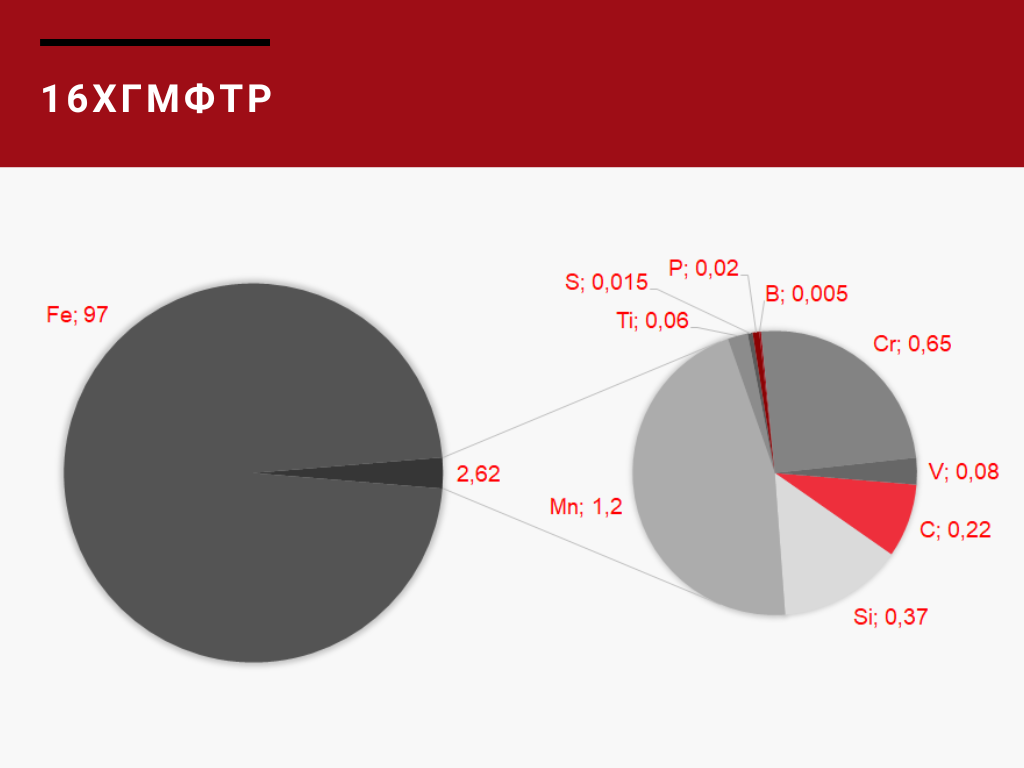

16ХГМФТР

Орієнтовний хімічний склад сталі 16ХГМФТР

Фізико-механічні властивості 16ХГМФТР

Сталь демонструє високу міцність, твердість та стійкість до стирання та ударних навантажень. Відрізняється достатньою пластичністю та зварюваністю. Але необхідно ретельно дотримуватися технології підготовки та зварювання, враховувати можливе розміцнення при високотемпературному впливі. Відпустк для зняття залишкової напруги проводиться тільки якщо цього вимагає технологія.

Орієнтовний рівень механічних властивостей стали 16ХГМФТР

Клас міцності	Толвина проката, мм	Межа плинності, МПа	Тимчасовий спротив, МПа	Відносне подовження δ, %	Ударна в'язкість KCU при -40°С, Дж/см²
С60	8-60	≥ 580	≥ 680	≥ 16	≥ 29
С70	8-40	≥ 660	≥ 730	≥ 16	≥ 29
С80	8-20	≥ 750	≥ 830	≥ 14	≥ 29

Застосування

Як сталь підвищеної міцності, 16ХГМФТР знаходить застосування при виготовленні деталей та вузлів:

кар'єрних самоскидів та гірничошахтних машин;
вантажопідіймальних кранів та механізмів;
обладнання важкого машинобудування.

Вона відмінно підходить для копрів та іншої будівельної техніки та спецтранспорту. Сталь постачається у стані після гарту з відпусткою.

Аналоги сталі 16ХГМФТР в міжнародній практиці

Прямі аналоги з ідентичним складом та схожими властивостями у чинних міжнародних стандартах відсутні. Найближчими по застосуванню та експлуатаційним характеристикам будуть зносостійкі марки типу HARDOX 400, Miilux 400 та інші брендовані сталі, що випускаються відповідно до вимог відповідних стандартів підприємств-виробників.
