Сталь 16Д

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталі низьколеговані
  5. Сталь 16Д

Характеристика сталі 16Д

Конструкційна низьколегована сталь спеціального призначення. Відповідає вимогами ДСТУ 8817. Поставляється у вигляді різного плоского, сортового та фасонного прокату. Знаходить широке застосування у мостобудуванні й використовується при будівництві та реконструкції пішохідних і автодорожніх мостів, шляхопроводів і естакад, розташованих в кліматичній зоні з широким діапазоном мінусових температур.

Хімічні властивості

За складом 16Д відноситься до сталей з низьким вмістом вуглецю й міді – основного легуючого компонента. Також у невеликій кількості сталь містить хром, який частково збільшує показники міцності без зміни пластичності. Залишкові домішки сірки й фосфору у ковшовій пробі відносять сталь до якісних. При цьому стандарти допускають присутність у розплавленому металі сталі миш'яку та азоту, за умови, що їх масова частка відповідно не перевищує 0,08 і 0,008 відсотків.

Хімічний склад сталі 16Д у процентному співвідношенні за ГОСТ 6713

C

Si

Mn

Ni

S

P

Cr

Cu

Fe

0,1…0,18

0,12…0,25

0,4…0,7

до 0,3

до 0,04

до 0,035

до 0,3

до 0,2…0,35

~ 98

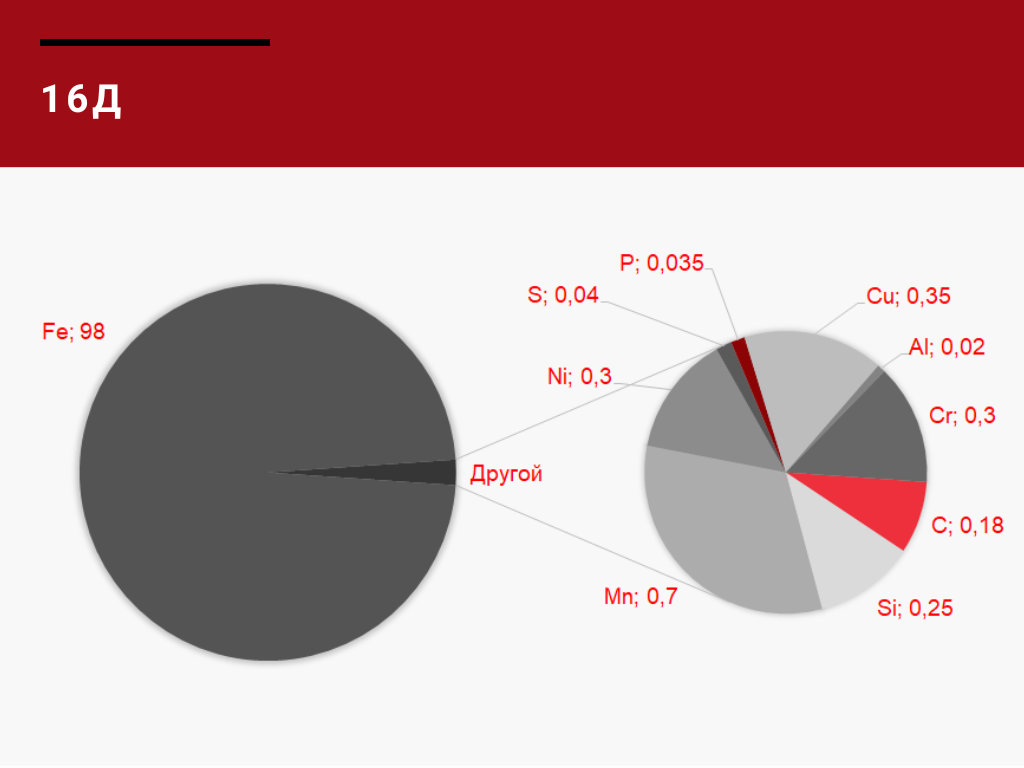

 Сталь 16 Д склад

Приблизний склад сплаву

Фізико-механічні властивості

Як й інші мостові сталі, 16Д характеризується механічною та ударною міцністю, добре оброблюється та відмінно зварюється із застосуванням всіх видів ручного та механізованого зварювання. Стойко витримує статичні та динамічні навантаження при плюсових і мінусових температурах. Чинить опір утворенню тріщин та грузлому руйнуванню.

Фізико-механічні властивості листової сталі 16Д за ГОСТ 6713

Марка сталі

Товщина прокату, мм

σв, МПа

σт, МПа

δ5, %

KCU-20,

Дж/см2

16Д

до 20

375…510

235

26

34

21…40

225

41…60

215

Застосування

16Д – сталь, яка широко застосовується у мостобудуванні. Механічні властивості дозволяють використовувати її для виготовлення та ремонту прогонових конструкцій мостів і естакад, огорож, балкових перекриттів. Також сталь застосовується для виготовлення коробчатих елементів, решіток головних ферм, зв'язків і деталей стикових вузлів.

Аналоги сталі 16Д у міжнародній практиці

Великобританія

1449-3723CR,4360-40D, HFS4

ЄС

Fe37-3FN, Fe37B3FN, S235J2G3, S235J2

Італія

Fe369C, S235J0

Канада

230G

КНР

A3, Q235A, Q235B-Z

США

A284 Gr.D, A611A, K01804, K02702

Швеція

1311, 1313

Японія

SS330
