Ваше місто
smc@metinvestholding.com
Написати листа
smc@metinvestholding.com
0 800 30 30 70
Подзвонити
0 800 30 30 70
Замовити дзвінок
Увійти

Зареєструватися

Сталь 15пс

  1. Головна
  2. Довідник
  3. Марки сталей
  4. Сталі вуглецеві нелеговані
  5. Сталь 15пс

Характеристика сталі 15пс

Конструкційна вуглецева сталь. Якісна і за ступенем розкислення відноситься до напівспокійних сплавів. Її механічні властивості краще, ніж у киплячій сталі, за показниками якості та вартості 15 пс поступається спокійному сплавові. З неї виробляються численні прості та складні профілі сортового і фасонного прокату, в тому числі сталева стрічка, смуга, дріт, сигма- і зета-подібні профілі. Відмінно поєднує невисоку вартість і хороші механічні якості та використовується для виготовлення зварних конструкцій, різноманітних деталей й елементів різних механізмів і агрегатів.

Хімічні властивості

Низьковуглецевий сплав, розкислений марганцем і кремнієм. При цьому для листового прокату, призначеного для холодного штампування, допускається зниження масової частки Mn і Si нижче зазначених мінімальних меж в разі застосування інших розкислювачів. Введення в мікроскопічних долях хрому (Cr) і міді (Cu) дозволяє трохи поліпшити характеристики міцності та антикорозійні якості 15пс. Масова частка шкідливих технологічних домішок сірки і фосфору не повинна перевищувати 0,04 і 0,035 відсотка відповідно.

Хімічний склад сталі 15пс в процентному співвідношенні за ГОСТ 1050-88

C

Si

Mn

Ni

S

P

Cr

Cu

As

N

Fe

0,12-0,19

0,05-0,17

0,35-0,65

до 0,25

до 0,04

до 0,035

до 0,25

до 0,25

до 0,08

до 0,08

̴ 98

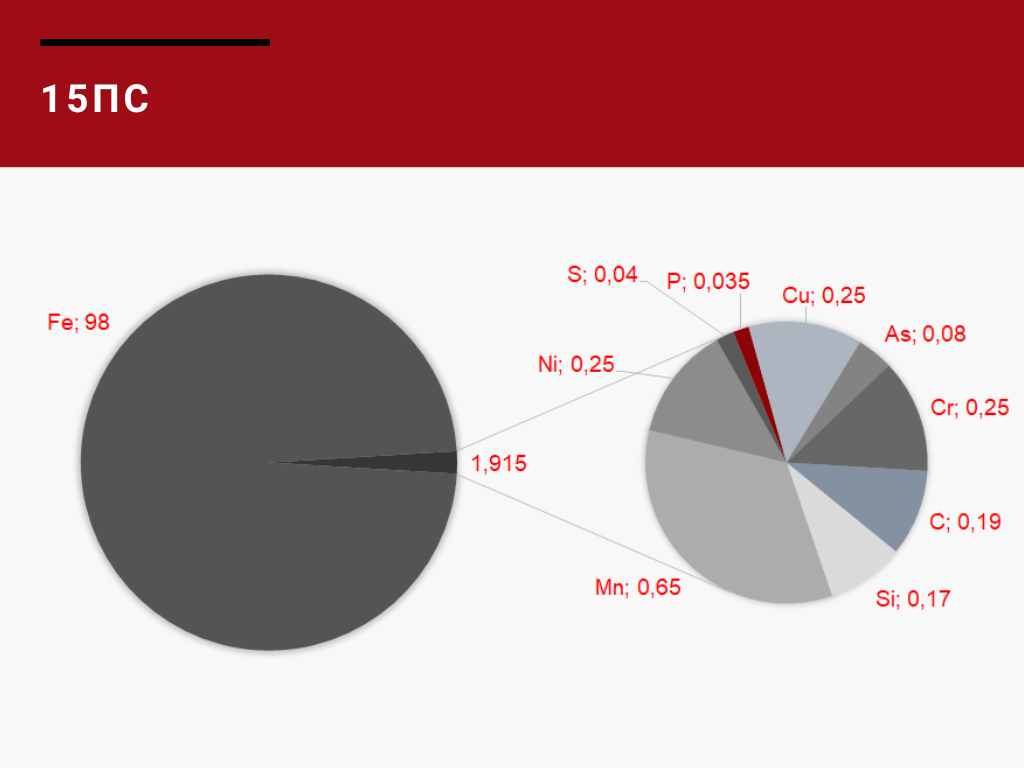

склад сталі 15пс

Приблизний склад сплаву

Фізико-механічні властивості сталі 15пс

Сталевий сплав добре піддається пластичній та механічній обробці й відмінно зварюється із застосуванням різних видів зварювання: MMA, MIG/MAG, TIG, FCAW, OHW. 15пс не схильна до відпускної крихкості і флокенонечутлива.

Сталь демонструє досить високі показники міцності, твердості, в'язкості і пластичності, що дозволяє використовувати її для виготовлення деталей, які не потребують додаткового термозміцнення. Також метал поверхневих шарів сплаву може додатково зміцнюватись із застосуванням термічної і хіміко-термічної обробки. Обраний спосіб і технологічне оснащення саме й будуть визначати параметри міцності і зносостійкості термообробленого металу.

Фізико-механічні властивості сталі 15пс за ГОСТ 1577-93

Марка сталі

Товщина перетину, мм

σв, МПа

σ0.2, МПа

δ5, %

Ψ, %

KCU, Дж/см

15пс

< 20

370

--

30

--

--

від 20 до 32

28

від 32 до 160

27

Застосування

Сталевий прокат з 15пс є конструкційним та будівельним матеріал масового застосування. Його використовують для створення деталей, розбірних і зварних металоконструкцій, що експлуатуються при температурах від -40 до + 425 ° С:

  • вісей й втулок;
  • важелів й штоків;
  • штуцерів й фланцевих з'єднань;
  • скоб й елементів кріплення;
  • траверс й штанг.

А при використанні цементації та ціанування з 15пс вже можна виготовляти кулачки, шестерні, важелі, шпильки і інші вироби, які встановлені в турбокотельному обладнанні та до яких висувають підвищені вимоги до міцності і зносостійкості поверхневих шарів при низькій міцності серцевини.

Аналоги сталі 15пс в міжнародній практиці

Болгарія

15ps

Італія

CB15

КНР

ML15

Польща

15Y

США

G10150, M1017

Чехія

12020

Франція

FR15, FB18, XC18

Японія

SWRCH15A, SWRCH17R
