Сталь 08Х18Н10Т
Характеристика стали 08Х18Н10Т
Високолегована хромонікелева сталь аустенітного класу спеціального призначення. У застарілих нормативних документах ця марка також мала умовні позначення ЕІ-914 та 0Х18Н10Т.
Характеризується високою корозійною стійкістю та жаростійкістю. Виготовляється у вигляді дроту, прутків, листового та сортового прокату, а також у вигляді стрічки, зварних та безшовних труб та трубних заготовок. Рекомендована для виготовлення зварних металоконструкцій, розрахованих на роботу в корозійних середовищах та при підвищених температурах, аж до +600…650 С.

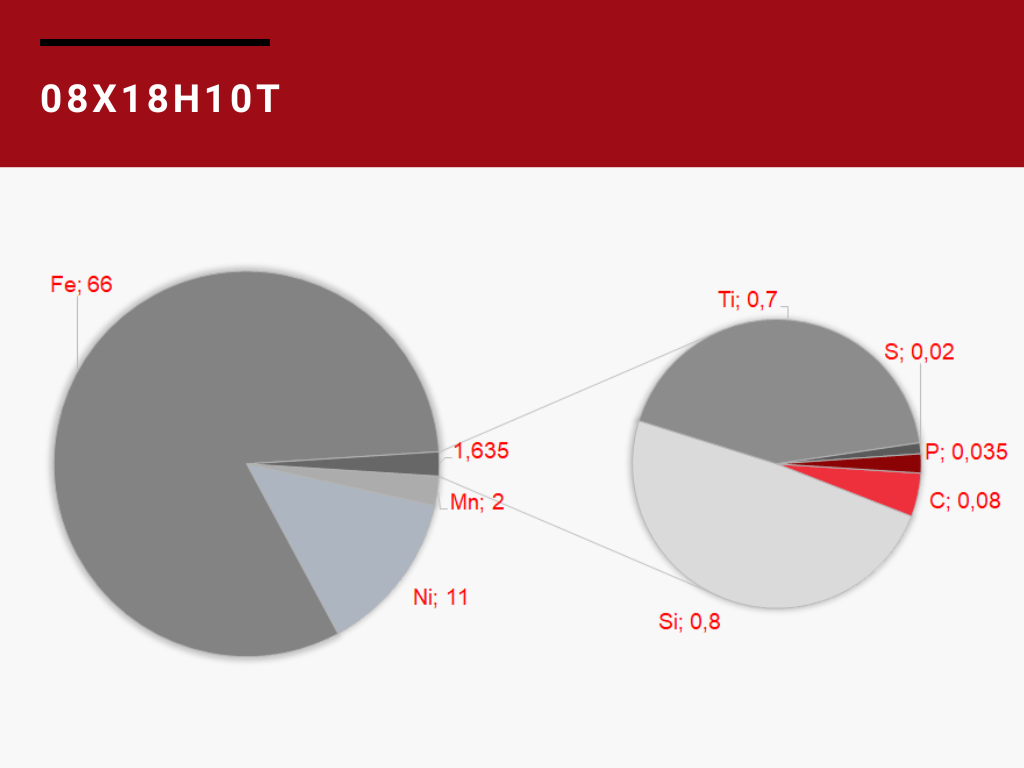

Приблизний склад сталі 08Х18Н10Т
Хімічні властивості
08Х18Н10Т – сталь, що містить у великій кількості хром та нікель. Також легована титаном. За погодженням із замовником допускається залишкова присутність міді (не більше 0,4%), можлива наявність молібдену (не більше 0,3%).
Сплав показує високі параметри корозійної стійкості. Має однорідну аустенітну структуру, яка характеризується підвищеним опором до міжкристалітної корозії.
Хімічний склад сталі 08Х18Н10Т відповідно до ГОСТ 5632, %
C |
Si |
Mn |
Ni |
S |
P |
Cr |
Ti |
Не більше 0,08 |
Не більше 0,80 |
Не більше 2,0 |
9,0…11,0 |
Не більше 0,020 |
Не більше 0,035 |
17,0…19,0 |
5*C…0,70 |
Приблизний склад сталі 08Х18Н10Т
Фізико-механічні властивості
Сталь, що має високі антикорозійні властивості, жаростійкість і механічну міцність. Добре піддається деформації, розвальцюванню та відбортуванню, термічній та ріжучій обробці.
08Х18Н10Т може паятися та зварюватися. При цьому вона не схильна до утворення пор, тріщин і усадкових раковин. При механічній обробці сталь також ефективно пручається розтріскуванню.
Механічні властивості термообробленої товстолистової сталі 08Х18Н10Т ГОСТ 7350
Режими термічної обробки |
Межа плинності σт, Н/мм2 |
Тимчасовий опір σв, Н/мм2 |
Відносне подовження δ5, % |
Гартування при 1050-1100°С, охолодження у воді або на повітрі |
Не менше 205 |
Не менше 510 |
Не менше 43 |
Застосування
Зі сталі масово виробляється апаратура, призначена для роботи в агресивних умовах, та обладнання хімічної промисловості, харчової галузі та атомного енергомашинобудування. Також з 08Х18Н10Т виготовляють:
- електроди свічок запалювання;
- кріплення енергетичних установок;
- деталі пічної та котельної арматури;
- болти, шайби та шпильки для фланцевих та анкерних з'єднань;
- конструктивні частини вихлопних колекторів;
- пробки та хомути.
Сталь також підходить для виготовлення трубних пучків та змійовиків теплообмінних пристроїв, а також труб, у тому числі з товщиною стінки 0,2 мм.
Аналоги сталі 08Х18Н10Т в міжнародній практиці
ЕС |
1.4541 |
КНР |
0Cr18Ni11Ti |
США |
S32100, AISI 321 |
Швеция |
2337 |
Япония |
SUS321 |
