Характеристика сталі S690QL

Легована спеціальна низьковуглецева сталь з дрібнозернистою структурою із групи конструкційних сплавів. Марка S690QL (1.8928) поставляється в стані після гартування та відпуску та характеризується досить високим порогом холодостійкості та підвищеною міцністю. Прекрасно витримує ударні навантаження та пручається руйнуванню при сильних морозах, аж до -40°С. Відповідно до вимог європейського стандарту EN 10025-6 та його українського аналога ДСТУ EN 10025-6, зі сталі S690QL виробляють гарячекатаний листовий та смуговий прокат товщиною від 3 мм до 200 мм.

Хімічні властивості

Залізовуглецевий сплав, який може містити більше 10 легуючих добавок, серед яких марганець (допускається не більше 1,7%), хром (не більше 1,5%) та інші. Кінцевий хімічний склад та технологію виплавки сталі визначає виробник. Поєднання модифікуючих елементів дозволило зберегти пластичність сталі S690QL при дуже високому рівні характеристик міцності, а також поліпшити її прогартовуваність.

Хімічний склад сталі S690QL відповідно до ДСТУ EN 10025-6 (плавковий аналіз), %

C

Si

Mn

Ni

S

P

Cr

Cu

Nb

V

Zr

N

Mo

B

Ti

Fe

≤0,20

≤0,80

≤1,70

4,0

≤0,010

≤0,020

≤1,50

≤0,50

≤0,06

≤0,12

≤0,15

≤0,015

≤0,70

≤0,005

≤0,05

 ̴ 91

S690QL

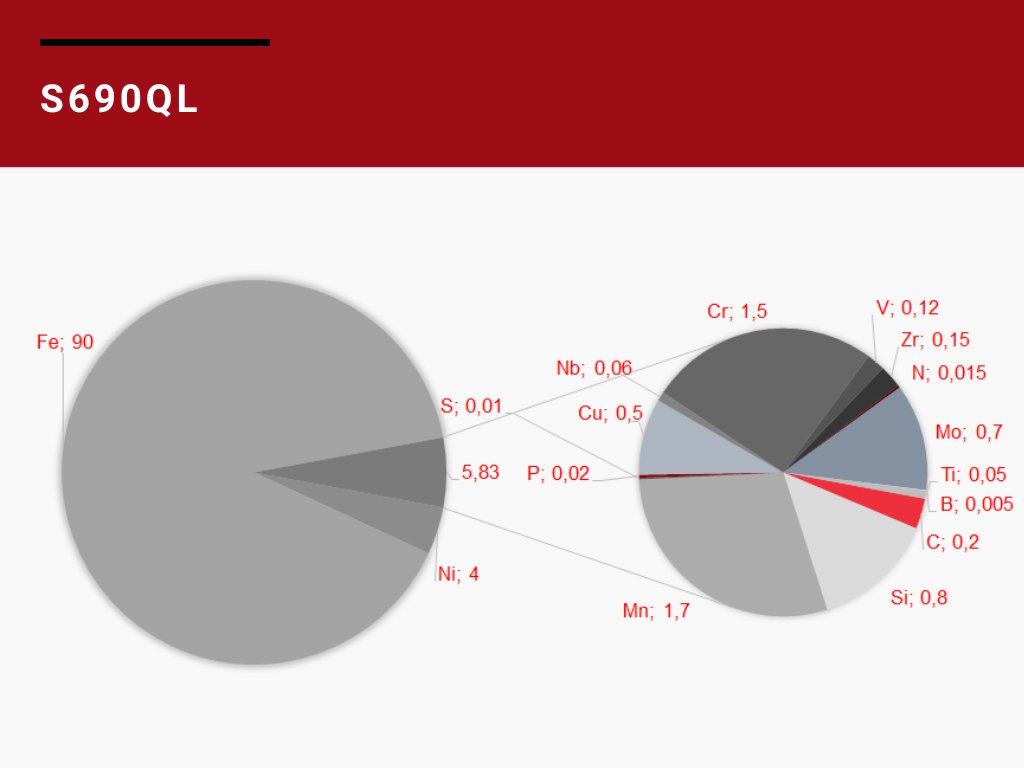

Приблизний склад сплаву

Фізико-механічні властивості сталі S690QL

Для сталі S690QL характерна висока міцність, гарна ударна в'язкість, стійкість до розтріскування під навантаженням. Вона відрізняється достатньою пластичністю та легко піддається механічній обробці. S690QL придатна для холодного профілювання та згинання, проте при високотемпературній обробці може втрачати свої початкові властивості. Сталь рівномірно прогартовується, добре зварюється та не схильна до утворення тріщин у навколошовній зоні.

Механічні властивості сталі S690QL згідно з ДСТУ EN 10025-6

Номінальна товщина, мм

Мінімальна межа плинності, МПа

Тимчасовий спротив, МПа

Мінамально відносне подовження, %

≥3 ≤ 50

690

770-940

14

> 50 ≤ 100

650

760-930

> 100 ≤ 125

630

710-900

> 125 ≤ 200

630

710-900

Застосування

Основне цільове призначення стали S690QL - виготовлення зварних конструкцій, розрахованих на експлуатацію в умовах ударних та підвищених питомих навантажень. Це можуть бути конструктивні елементи:

  • промислових та цивільних будівель та споруд;
  • внутрішніх металоконструкцій танкерів, суховантажів, морських платформ;
  • вантажопідйомних механізмів;
  • пересувних та стаціонарних рольгангів.

Також сталь S690QL добре відбортовується та легко піддається іншим видам механічної обробки. Тому вона широко використовується у транспортному та важкому машинобудуванні для виготовлення окремих деталей землерийної техніки, асфальтоукладальників, екскаваторів та кар'єрних самоскидів, металорізальних верстатів, обладнання гірничодобувного комплексу. За узгодженням між виробником та споживачем при виготовленні сталі S690QL може бути забезпечений хімічний склад, що гарантує можливість нанесення металевих захисних покриттів.

Аналоги сталі S690QL в міжнародній практиці

Німеччина

TStE690V

КНР

Q690E

Росія

12ХГН2МА

США

A514 (Q)

Франція

E690T

Швеція

2625
