Питання «скільки важить двотавр?» актуальне не тільки для інженерів і конструкторів, але і для людей, чия сфера діяльності далека від опору матеріалів та проектування. Двотаврова балка, маючи Н-подібну форму поперечного перерізу, застосовується широко та різноманітно. Її використовують як при будівництві хмарочосів, супермаркетів та інших багатоповерхових та великопрогонових будівель та будівель, так і при будівництві приватних будинків, дач та гаражів. Вона незамінна у виробництві металоконструкцій промислового, складського, енергетичного, комунального призначення, у вигляді несучої основи використовується в машинах, механізмах та агрегатах, мостах та естакадах. Такий масовий попит як конструктивний і будівельний матеріал обумовлений унікальним комплексом експлуатаційних характеристик і малою металоємністю металопрокату. При цьому маса двотавра значно менша, ніж маса квадратної або круглої сталі, а стійкість до стискаючих, крутних і згинальних навантажень практично ідентична.
Через різнопланове застосування двотаврові балки випускаються у великому асортименті та відповідно до цілої низки національних та міжнародних стандартів. У частині таких нормативних документів представлена інформативна таблиця двотаврів з детальним зазначенням розмірів перерізу, а також маси одного погонного метра прокату та його ключові параметри для розрахунків. Знаючи вагу прокату, можна не тільки грамотно виконати розрахунки, але й правильно визначити обсяги металу, що закуповується або складується.
Теоретична вага двотавра ДСТУ 8768/ ГОСТ 8239
Це один із ключових нормативних документів України на сортамент гарячекатаних двотаврових балок, які виготовляються з конструкційних вуглецевих та легованих сталей та мають симетричні полиці з ухилом внутрішніх граней. Для зручності використовується практика присвоєння профілю номерного маркування, вона відповідає висоті прокату в сантиметрах. У документі на двотавр вага погонного метра вказується у кілограмах.

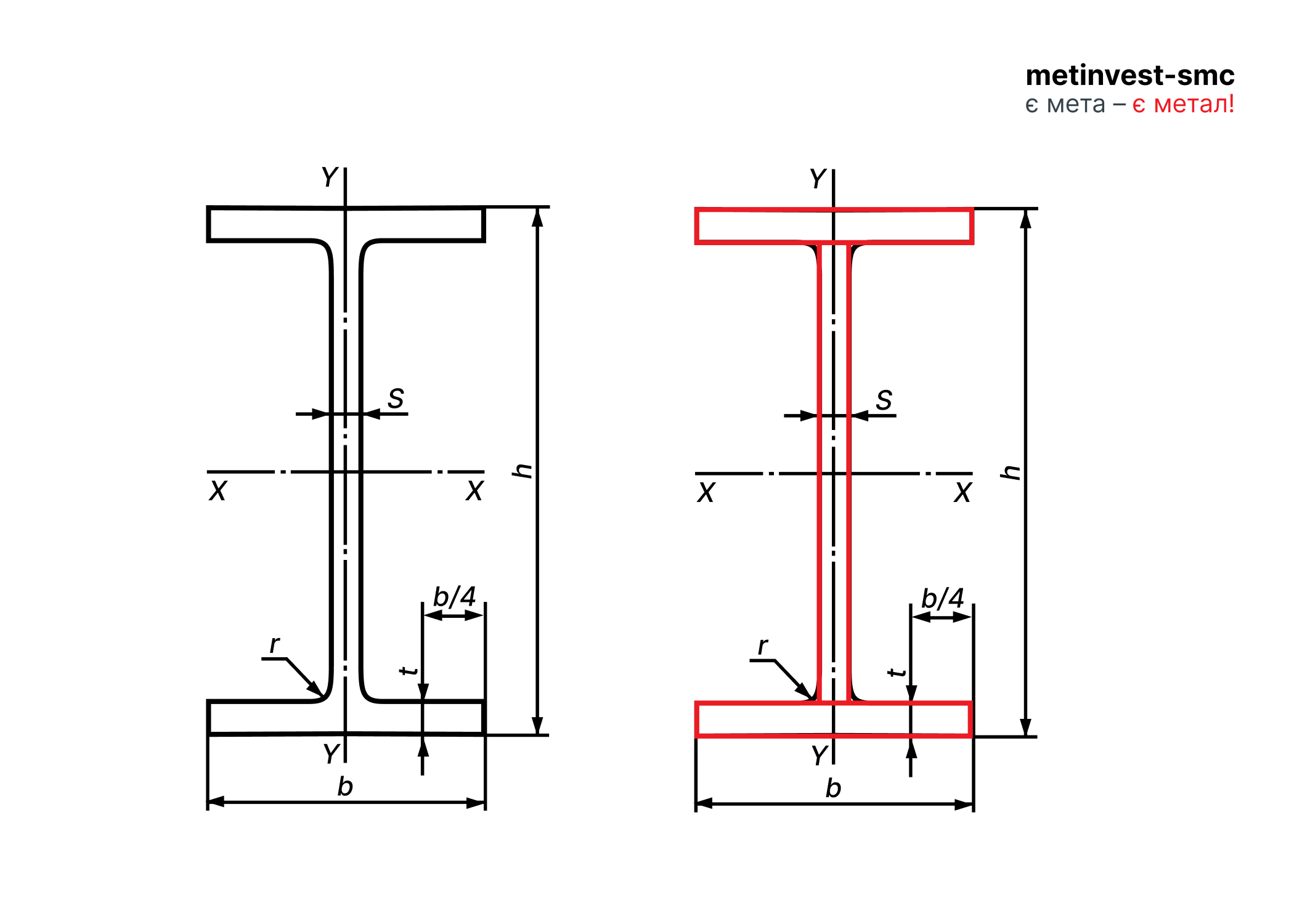

Таблиця ваги та розмірів двотаврової балки гарячекатаної
|
Номер профілю |
Розміри (ДСТУ 8768/ ГОСТ 8239), мм |
Площа поперечного перерізу (ДСТУ 8768/ГОСТ 8239), см2 |
Маса 1 м (ДСТУ 8768/ГОСТ 8239), кг |
Приблизна кількість метрів в тонні |
|||||
|
h |
b |
s |
t |
R |
r |
||||
|
не більше |
|||||||||
|
10 |
100 |
55 |
4,5 |
7,2 |
7,0 |
2,5 |
12,0 |
9,46 |
105,71 |
|
12 |
120 |
64 |
4,8 |
7,3 |
7,5 |
3,0 |
14,7 |
11,50 |
86,96 |
|
14 |
140 |
73 |
4,9 |
7,5 |
8,0 |
3,0 |
17,4 |
13,70 |
72,99 |
|
16 |
160 |
81 |
5,0 |
7,8 |
8,5 |
3,5 |
20,2 |
15,90 |
62,89 |
|
18 |
180 |
90 |
5,1 |
8,1 |
9,0 |
3,5 |
23,4 |
18,40 |
54,35 |
|
20 |
200 |
100 |
5,2 |
8,4 |
9,5 |
4,0 |
26,8 |
21,00 |
47,62 |
|
22 |
220 |
110 |
5,4 |
8,7 |
10,0 |
4,0 |
30,6 |
24,00 |
41,67 |
|
24 |
240 |
115 |
5,6 |
9,5 |
10,5 |
4,0 |
34,8 |
27,30 |
36,63 |
|
27 |
270 |
125 |
6,0 |
9,8 |
11,0 |
4,5 |
40,2 |
31,50 |
31,75 |
|
30 |
300 |
135 |
6,5 |
10,2 |
12,0 |
5,0 |
46,5 |
36,50 |
27,4 |
|
33 |
330 |
140 |
7,0 |
11,2 |
13,0 |
5,0 |
53,8 |
42,20 |
23,7 |
|
36 |
360 |
145 |
7,5 |
12,3 |
14,0 |
6,0 |
61,9 |
48,60 |
20,58 |
|
40 |
400 |
155 |
8,3 |
13,0 |
15,0 |
6,0 |
72,6 |
57,00 |
17,54 |
|
45 |
450 |
160 |
9,0 |
14,2 |
16,0 |
7,0 |
84,7 |
66,50 |
15,04 |
|
50 |
500 |
170 |
10,0 |
15,2 |
17,0 |
7,0 |
100,0 |
78,50 |
12,74 |
|
55 |
550 |
180 |
11,0 |
16,5 |
18,0 |
7,0 |
118,0 |
92,60 |
10,8 |
|
60 |
600 |
190 |
12,0 |
17,8 |
20,0 |
8,0 |
138,0 |
108,00 |
9,26 |
Теоретична вага двотаврової балки за ДСТУ 8807/ ГОСТ 19425
Нормативний документ колишнього СРСР, дія якого повністю скасована в Україні у 2019 році, надає інформацію про розмірну лінійку двотаврів із паралельними гранями. Сортамент цього прокату представлений профілем різних розмірів та сфер застосування (К – колонні двотаври, Ш – широкополочні балки, Б – нормальні двотаврові балки). Для спрощеного пошуку та зручної роботи з даними розділимо сортамент на таблиці з відповідними категоріями. Теоретична маса двотавра розрахована на основі довідкової величини площі перерізу та середнього значення густини сталі (7850 кг/м3).
Розміри та маса 1 погонного метра нормальних двотаврових балок
|
Номер профілю |
Номінальні розміри за ГОСТ 26060, мм |
Площа поперечного перерізу за ГОСТ 26060, см2 |
Лінійна щільність (ГОСТ 26060), кг\м |
Приблизна кількість метрів у тонні |
||||
|
h |
b |
s |
t |
r |
||||
|
10Б1 |
100 |
55 |
4,1 |
5,7 |
7 |
10,32 |
7,3 |
123,44 |
|
12Б1 |
117,6 |
64 |
3,8 |
5,1 |
11,03 |
8,8 |
115,49 |
|
|
12Б2 |
120 |
64 |
4,4 |
6,3 |
13,21 |
10,4 |
96,43 |
|
|
14Б1 |
137,4 |
73 |
3,8 |
5,6 |
13,39 |
10,0 |
95,14 |
|
|
14Б2 |
140 |
73 |
4,7 |
6,9 |
16,43 |
11,8 |
77,53 |
|
|
16Б1 |
157 |
82 |
4,0 |
5,9 |
9 |
16,18 |
11,3 |
78,73 |
|
16Б2 |
160 |
82 |
5,0 |
7,4 |
20,09 |
13,3 |
63,41 |
|
|
18Б1 |
177 |
91 |
4,3 |
6,5 |
19,58 |
12,5 |
65,06 |
|
|
18Б2 |
180 |
91 |
5,3 |
8,0 |
23,95 |
14,7 |
53,19 |
|
|
20Б1 |
200 |
100 |
5,6 |
8,5 |
12 |
28,49 |
13,8 |
44,71 |
|
23Б1 |
230 |
110 |
5,6 |
9,0 |
32,91 |
15,4 |
38,71 |
|
|
26Б1 |
258 |
120 |
5,8 |
8,5 |
35,62 |
17,0 |
35,76 |
|
|
26Б2 |
261 |
120 |
6,0 |
10,0 |
39,70 |
20,0 |
32,09 |
|
|
30Б1 |
296 |
140 |
5,8 |
8,5 |
15 |
41,92 |
18,8 |
30,39 |
|
30Б2 |
299 |
140 |
6,0 |
10,0 |
46,67 |
22,1 |
27,30 |
|
|
35Б1 |
346 |
155 |
6,2 |
8,5 |
18 |
49,53 |
21,2 |
25,72 |
|
35Б2 |
349 |
155 |
6,5 |
10,0 |
55,17 |
24,8 |
23,09 |
|
|
40Б1 |
392 |
165 |
7,0 |
9,5 |
21 |
61,25 |
23,6 |
20,80 |
|
40Б2 |
396 |
165 |
7,5 |
11,5 |
69,72 |
27,6 |
18,27 |
|
|
45Б1 |
443 |
180 |
7,8 |
11,0 |
76,23 |
26,0 |
16,71 |
|
|
45Б2 |
447 |
180 |
8,4 |
13,0 |
85,96 |
30,4 |
14,82 |
|
|
50Б1 |
492 |
200 |
8,8 |
12,0 |
92,98 |
28,4 |
13,70 |
|
|
50Б2 |
496 |
200 |
9,2 |
14,0 |
102,80 |
32,2 |
12,39 |
|
|
55Б1 |
543 |
220 |
9,5 |
13,5 |
24 |
113,37 |
31,6 |
11,24 |
|
55Б2 |
547 |
220 |
10,0 |
15,5 |
124,75 |
36,9 |
10,21 |
|
|
60Б1 |
593 |
230 |
10,5 |
15,5 |
135,26 |
34 |
9,42 |
|
|
60Б2 |
597 |
230 |
11,0 |
17,5 |
147,30 |
40,0 |
8,65 |
|
|
70Б1 |
691 |
260 |
12,0 |
15,5 |
164,70 |
39,6 |
7,73 |
|
|
70Б2 |
697 |
260 |
12,5 |
18,5 |
183,60 |
46,2 |
6,94 |
|
|
80Б1 |
791 |
280 |
13,5 |
17,0 |
26 |
203,20 |
45,6 |
6,27 |
|
80Б2 |
798 |
280 |
14,0 |
20,5 |
226,60 |
53,2 |
5,62 |
|
|
90Б1 |
898 |
300 |
15,0 |
18,5 |
30 |
247,10 |
51,6 |
5,16 |
|
90Б2 |
900 |
300 |
15,5 |
22,0 |
272,40 |
60,2 |
4,68 |
|
|
100Б1 |
990 |
320 |
16,0 |
21,0 |
293,82 |
57,6 |
4,34 |
|
|
100Б2 |
998 |
320 |
17,0 |
25,0 |
328,90 |
67,2 |
3,87 |
|
|
100Б3 |
1006 |
320 |
18,0 |
29,0 |
364,00 |
84,5 |
3,50 |
|
|
100Б4 |
1013 |
320 |
19,5 |
32,5 |
400,60 |
101,8 |
3,18 |
|
Таблиця маси 1 погонного метра широкополочних двотаврових балок
|
Номер профіля двотаврової балки (ГОСТ 26020) |
Номінальні розміри (ГОСТ 26020), мм |
Площа поперечного перерізу (ГОСТ 26020), см2 |
Лінійна щільність (ГОСТ 26060), кг\м |
Приблизна кількість метрів у тонні |
||||
|
h |
b |
s |
t |
r |
||||
|
20Ш1 |
193 |
150 |
6,0 |
9,0 |
13 |
38,95 |
10,6 |
32,71 |
|
23Ш1 |
226 |
155 |
6,5 |
10,0 |
14 |
46,08 |
11,8 |
27,65 |
|
26Ш1 |
251 |
180 |
7,0 |
10,0 |
16 |
54,37 |
13,0 |
23,43 |
|
26Ш2 |
225 |
180 |
7,5 |
12,0 |
62,73 |
15,2 |
20,31 |
|
|
30Ш1 |
291 |
200 |
8,0 |
11,0 |
18 |
68,31 |
14,2 |
18,65 |
|
30Ш2 |
295 |
200 |
8,5 |
13,0 |
77,65 |
16,6 |
16,41 |
|
|
30Ш3 |
299 |
200 |
9,0 |
15,0 |
87,00 |
19,0 |
14,64 |
|
|
35Ш1 |
338 |
250 |
9,5 |
12,5 |
20 |
95,67 |
15,9 |
13,32 |
|
35Ш2 |
341 |
250 |
10,0 |
14,0 |
104,74 |
18,5 |
12,16 |
|
|
35Ш3 |
345 |
250 |
10,5 |
16,0 |
116,30 |
21,1 |
10,95 |
|
|
40Ш1 |
338 |
300 |
9,5 |
14,0 |
22 |
122,40 |
17,6 |
10,41 |
|
40Ш2 |
392 |
300 |
11,5 |
16,0 |
141,60 |
20,4 |
9,00 |
|
|
40Ш3 |
396 |
300 |
12,5 |
18,0 |
157,20 |
23,2 |
8,10 |
|
|
50Ш1 |
484 |
300 |
11,0 |
15,0 |
26 |
145,70 |
21,2 |
8,74 |
|
50Ш2 |
489 |
300 |
14,5 |
17,5 |
176,60 |
24,4 |
7,21 |
|
|
50Ш3 |
495 |
300 |
15,5 |
20,5 |
199,20 |
27,6 |
6,40 |
|
|
50Ш4 |
501 |
300 |
16,5 |
23,5 |
221,70 |
30,7 |
5,75 |
|
|
60Ш1 |
580 |
320 |
12,0 |
17,0 |
28 |
181,10 |
25,0 |
7,03 |
|
60Ш2 |
587 |
320 |
16,0 |
20,5 |
225,30 |
28,6 |
5,65 |
|
|
60Ш3 |
596 |
320 |
18,0 |
24,5 |
261,80 |
32,2 |
4,87 |
|
|
60Ш4 |
603 |
320 |
20,0 |
28,5 |
298,34 |
35,8 |
4,27 |
|
|
70Ш1 |
683 |
320 |
13,5 |
19,0 |
30 |
216,40 |
30,8 |
5,89 |
|
70Ш2 |
691 |
320 |
15,0 |
23,0 |
251,70 |
34,8 |
5,06 |
|
|
70Ш3 |
700 |
320 |
18,0 |
27,5 |
299,80 |
38,8 |
4,25 |
|
|
70Ш4 |
708 |
320 |
20,5 |
31,5 |
341,60 |
42,8 |
3,73 |
|
|
70Ш5 |
718 |
320 |
23,0 |
36,5 |
389,7 |
46,8 |
3,27 |
|
Розміри та маса 1 погонного метра колонних двотаврових балок
|
Номер профіля двотаврової балки (ГОСТ 26020) |
Номінальні розміри (ГОСТ 26020), мм |
Площа поперечного перерізу (ГОСТ 26020), см2 |
Лінійна щільність (ГОСТ 26020), кг\м |
Приблизна кількість метрів у тонні |
||||
|
h |
b |
s |
t |
r |
||||
|
20К1 |
195 |
200 |
6,5 |
10,0 |
13 |
52,82 |
13,4 |
24,12 |
|
20К2 |
198 |
200 |
7,0 |
11,5 |
59,70 |
16,2 |
21,34 |
|
|
23К1 |
227 |
240 |
7,0 |
10,5 |
14 |
66,51 |
15,3 |
19,15 |
|
23К2 |
230 |
240 |
8,0 |
12,0 |
75,77 |
18,4 |
16,81 |
|
|
26К1 |
255 |
260 |
8,0 |
12,0 |
16 |
83,08 |
17,2 |
15,33 |
|
26К2 |
258 |
260 |
9,0 |
13,5 |
93,19 |
20,7 |
13,67 |
|
|
26К3 |
262 |
260 |
10,0 |
15,5 |
105,90 |
24,4 |
12,03 |
|
|
30К1 |
296 |
300 |
9,0 |
13,5 |
18 |
108,00 |
19,1 |
11,80 |
|
30К2 |
304 |
300 |
10,0 |
15,5 |
122,70 |
22,9 |
10,38 |
|
|
30К3 |
300 |
300 |
11,5 |
17,5 |
138,72 |
26,9 |
9,18 |
|
|
35К1 |
343 |
350 |
10,0 |
15,0 |
20 |
139,70 |
23,1 |
9,12 |
|
35К2 |
348 |
350 |
11,0 |
17,5 |
160,40 |
27,4 |
7,94 |
|
|
35К3 |
353 |
350 |
13,0 |
20,0 |
184,10 |
31,9 |
6,92 |
|
|
40К1 |
393 |
400 |
11,0 |
16,5 |
22 |
175,80 |
25,7 |
7,25 |
|
40К2 |
400 |
400 |
13,0 |
20,0 |
210,96 |
30,5 |
6,04 |
|
|
40К3 |
409 |
400 |
16,0 |
24,5 |
257,80 |
35,5 |
4,94 |
|
|
40К4 |
419 |
400 |
19,0 |
29,5 |
308,60 |
40,5 |
4,13 |
|
|
40К5 |
431 |
400 |
23,0 |
35,5 |
371,00 |
45,5 |
3,43 |
|
Теоретична вага двотаврової балки за EN 10365
Цей європейський стандарт класифікує сортамент фасонного прокату (двотаврових балок та швелерів) з гарячекатаної конструкційної сталі за формою перерізу та характером застосування. Ми розділили таблиці за категоріями і, крім розмірів, традиційно наводимо в них вагу двотаврової балки та її кількість метрів у тоні.

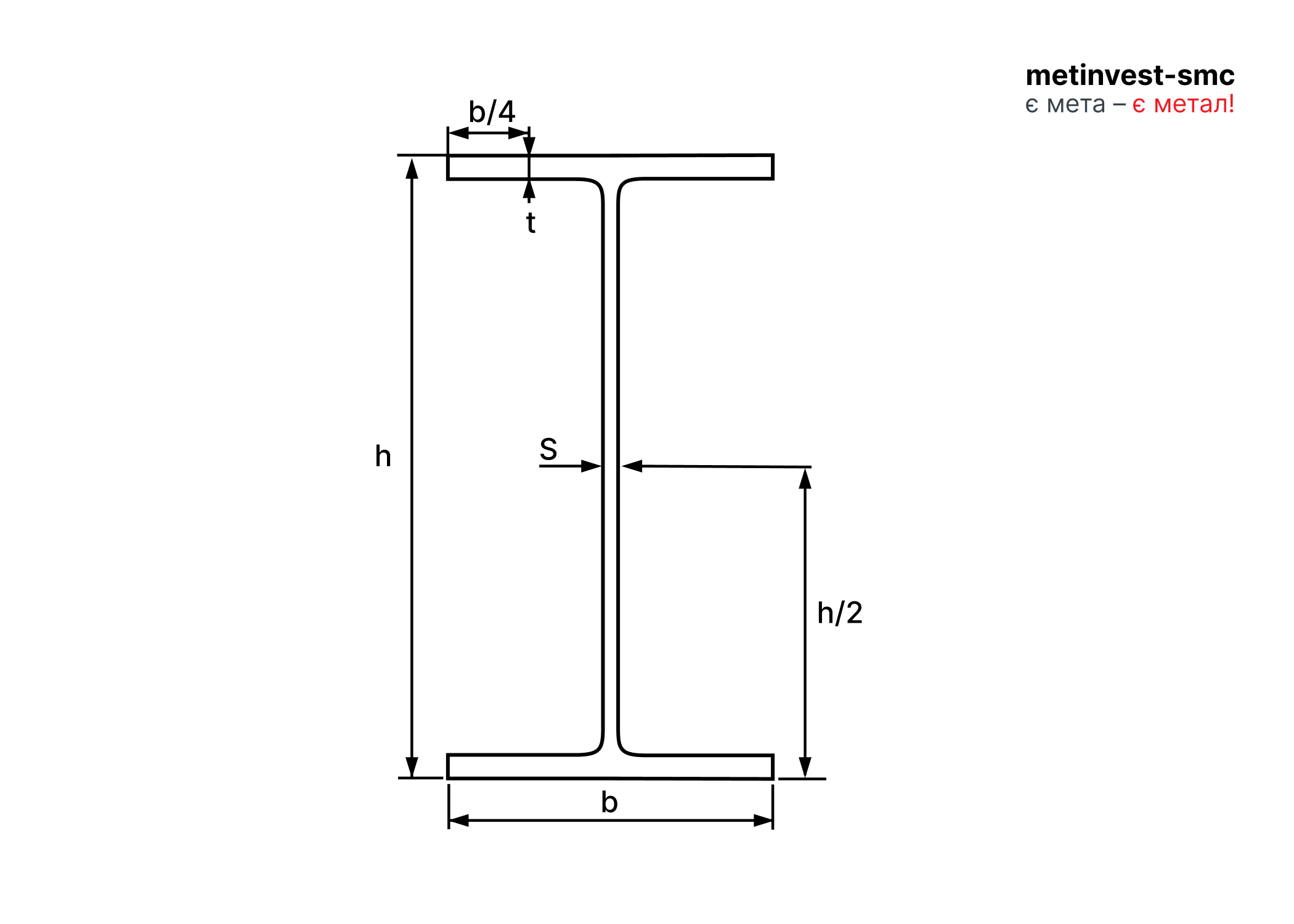

Розміри та вага 1 метра двотавра з паралельними полицями
|
Значення двотаврової балки (EN 10345 |
Номінальні розміри (EN 10345), мм |
Площа поперечного перерізу (EN 10345), см2 |
Маса 1 м (EN 10345), кг |
Приблизна кількість метрів у тонні |
|||
|
h |
b |
s |
t |
||||
|
IPE AA 80 |
78,0 |
46,0 |
3,2 |
4,2 |
6,3 |
4,9 |
204,08 |
|
IPE A 80 |
78,0 |
46,0 |
3,3 |
4,2 |
6,4 |
5,0 |
200,00 |
|
IPE 80 |
80,0 |
46,0 |
3,8 |
5,2 |
7,6 |
6,0 |
166,67 |
|
IPE AA 100 |
97,6 |
55,0 |
3,6 |
4,5 |
8,6 |
6,7 |
149,25 |
|
IPE A 100 |
98,0 |
55,0 |
3,6 |
4,7 |
8,8 |
6,9 |
144,93 |
|
IPE 100 |
100,0 |
55,0 |
4,1 |
5,7 |
10,3 |
8,1 |
123,46 |
|
IPE AA 120 |
117,0 |
64,0 |
3,8 |
4,8 |
10,7 |
8,4 |
119,05 |
|
IPE A 120 |
117,6 |
64,0 |
3,8 |
5,1 |
11,0 |
8,7 |
114,94 |
|
IPE 120 |
120,0 |
64,0 |
4,4 |
6,3 |
13,2 |
10,4 |
96,15 |
|
IPE AA 140 |
136,6 |
73,0 |
3,8 |
5,2 |
12,8 |
10,1 |
99,01 |
|
IPE A 140 |
137,4 |
73,0 |
3,8 |
5,6 |
13,4 |
10,5 |
95,24 |
|
IPE 140 |
140,0 |
73,0 |
4,7 |
6,9 |
16,4 |
12,9 |
77,52 |
|
IPE AA 160 |
156,4 |
82,0 |
4,0 |
5,6 |
15,7 |
12,3 |
81,30 |
|
IPE A 160 |
157,0 |
82,0 |
4,0 |
5,9 |
16,2 |
12,7 |
78,74 |
|
IPE 160 |
160,0 |
82,0 |
5,0 |
7,4 |
20,1 |
15,8 |
63,29 |
|
IPE AA 180 |
176,4 |
91,0 |
4,3 |
6,2 |
19,0 |
14,9 |
67,11 |
|
IPE A 180 |
177,0 |
91,0 |
4,3 |
6,5 |
19,6 |
15,4 |
64,94 |
|
IPE 180 |
180,0 |
91,0 |
5,3 |
8,0 |
23,9 |
18,8 |
53,19 |
|
IPE O 180 |
182,0 |
92,0 |
6,0 |
9,0 |
27,1 |
21,3 |
46,95 |
|
IPE AA 200 |
196,4 |
100,0 |
4,5 |
6,7 |
22,9 |
18,0 |
55,56 |
|
IPE A 200 |
197,0 |
100,0 |
4,5 |
7,0 |
23,5 |
18,4 |
54,35 |
|
IPE 200 |
200,0 |
100,0 |
5,6 |
8,5 |
28,5 |
22,4 |
44,64 |
|
IPE O 200 |
202,0 |
102,0 |
6,2 |
9,5 |
32,0 |
25,1 |
39,84 |
|
IPE AA 220 |
216,4 |
110,0 |
4,7 |
7,4 |
27,0 |
21,2 |
47,17 |
|
IPE A 220 |
217,0 |
110,0 |
5,0 |
7,7 |
28,3 |
22,2 |
45,05 |
|
IPE 220 |
220,0 |
110,0 |
5,9 |
9,2 |
33,4 |
26,2 |
38,17 |
|
IPE O 220 |
222,0 |
112,0 |
6,6 |
10,2 |
37,4 |
29,4 |
34,01 |
|
IPE AA 240 |
236,4 |
120,0 |
4,8 |
8,0 |
31,7 |
24,9 |
40,16 |
|
IPE A 240 |
237,0 |
120,0 |
5,2 |
8,3 |
33,3 |
26,2 |
38,17 |
|
IPE 240 |
240,0 |
120,0 |
6,2 |
9,8 |
39,1 |
30,7 |
32,57 |
|
IPE O 240 |
242,0 |
122,0 |
7,0 |
10,8 |
43,7 |
34,3 |
29,15 |
|
IPE A 270 |
267,0 |
135,0 |
5,5 |
8,7 |
39,2 |
30,7 |
32,57 |
|
IPE 270 |
270,0 |
135,0 |
6,6 |
10,2 |
45,9 |
36,1 |
27,70 |
|
IPE O 270 |
274,0 |
136,0 |
7,5 |
12,2 |
53,8 |
42,3 |
23,64 |
|
IPE A 300 |
297,0 |
150,0 |
6,1 |
9,2 |
46,5 |
36,5 |
27,40 |
|
IPE 300 |
300,0 |
150,0 |
7,1 |
10,7 |
53,8 |
42,2 |
23,70 |
|
IPE O 300 |
304,0 |
152,0 |
8,0 |
12,7 |
62,8 |
49,3 |
20,28 |
|
IPE A 330 |
327,0 |
160,0 |
6,5 |
10,0 |
54,7 |
43,0 |
23,26 |
|
IPE 330 |
330,0 |
160,0 |
7,5 |
11,5 |
62,6 |
49,1 |
20,37 |
|
IPE O 330 |
334,0 |
162,0 |
8,5 |
13,5 |
72,6 |
57,0 |
17,54 |
|
IPE A 360 |
357,6 |
170,0 |
6,6 |
11,5 |
64,0 |
50,2 |
19,92 |
|
IPE 360 |
360,0 |
170,0 |
8,0 |
12,7 |
72,7 |
57,1 |
17,51 |
|
IPE O 360 |
364,0 |
172,0 |
9,2 |
14,7 |
84,1 |
66,0 |
15,15 |
|
IPE A 400 |
397,0 |
180,0 |
7,0 |
12,0 |
73,1 |
57,4 |
17,42 |
|
IPE 400 |
400,0 |
180,0 |
8,6 |
13,5 |
84,5 |
66,3 |
15,08 |
|
IPE O 400 |
404,0 |
182,0 |
9,7 |
15,5 |
96,4 |
75,7 |
13,21 |
|
IPE V 400 |
408,0 |
182,0 |
10,6 |
17,5 |
107,0 |
84,0 |
11,90 |
|
IPE A 450 |
447,0 |
190,0 |
7,6 |
13,1 |
85,6 |
67,2 |
14,88 |
|
IPE 450 |
450,0 |
190,0 |
9,4 |
14,6 |
98,8 |
77,6 |
12,89 |
|
IPE O 450 |
456,0 |
192,0 |
11,0 |
17,6 |
117,7 |
92,4 |
10,82 |
|
IPE V 450 |
460,0 |
194,0 |
12,4 |
19,6 |
132,0 |
107 |
9,35 |
|
IPE A 500 |
497,0 |
200,0 |
8,4 |
14,5 |
101,1 |
79,4 |
12,59 |
|
IPE 500 |
500,0 |
200,0 |
10,2 |
16,0 |
115,5 |
90,7 |
11,03 |
|
IPE O 500 |
506,0 |
202,0 |
12,0 |
19,0 |
136,7 |
107,0 |
9,35 |
|
IPE V 500 |
514,0 |
204,0 |
14,2 |
23,0 |
164,1 |
129,0 |
7,75 |
|
IPE A 550 |
547,0 |
210,0 |
9,0 |
15,7 |
117,3 |
92,1 |
10,86 |
|
IPE 550 |
550,0 |
210,0 |
11,1 |
17,2 |
134,4 |
106,0 |
9,43 |
|
IPE O 550 |
556,0 |
212,0 |
12,7 |
20,2 |
156,1 |
123,0 |
8,13 |
|
IPE V 550 |
566,0 |
216,0 |
17,1 |
25,2 |
202,0 |
159,0 |
6,29 |
|
IPE A 600 |
597,0 |
220,0 |
9,8 |
17,5 |
137,0 |
108,0 |
9,26 |
|
IPE 600 |
600,0 |
220,0 |
12,0 |
19,0 |
156,0 |
122,0 |
8,20 |
|
IPE O 600 |
610,0 |
224,0 |
15,0 |
24,0 |
196,8 |
154,0 |
6,49 |
|
IPE V 600 |
618,0 |
228,0 |
18,0 |
28,0 |
233,8 |
184,0 |
5,43 |
|
IPE 750 × 134 |
750,0 |
264,0 |
12,0 |
15,5 |
170,6 |
134,0 |
7,46 |
|
IPE 750 × 147 |
753,0 |
265,0 |
13,2 |
17,0 |
187,5 |
147,0 |
6,80 |
|
IPE 750 × 173 |
762,0 |
267,0 |
14,4 |
21,6 |
221,3 |
173,0 |
5,78 |
|
IPE 750 × 196 |
770,0 |
268,0 |
15,6 |
25,4 |
250,8 |
196,0 |
5,10 |
Розміри та вага 1 метра двотавра широкополичного
|
Найменування профілю за EN 10365 |
Номінальні розміри (EN 10365), мм |
Площа поперечного перерізу (EN 10365), см2 |
Маса 1 м (EN 10365), кг |
Приблизна кількість метрів у тонні |
|||
|
h |
b |
s |
t |
||||
|
HE 100 AA |
91,0 |
100,0 |
4,2 |
5,5 |
15,6 |
12,2 |
81,97 |
|
HE 100 A |
96,0 |
100,0 |
5,0 |
8,0 |
21,2 |
16,7 |
59,88 |
|
HE 100 B |
100,0 |
100,0 |
6,0 |
10,0 |
26,0 |
20,4 |
49,02 |
|
HE 100 C |
110,0 |
103,0 |
9,0 |
15,0 |
39,3 |
30,9 |
32,36 |
|
HE 100 M |
120,0 |
106,0 |
12,0 |
20,0 |
53,2 |
41,8 |
23,92 |
|
HE 120 AA |
109,0 |
120,0 |
4,2 |
5,5 |
18,6 |
14,6 |
68,49 |
|
HE 120 A |
114,0 |
120,0 |
5,0 |
8,0 |
25,3 |
19,9 |
50,25 |
|
HE 120 B |
120,0 |
120,0 |
6,5 |
11,0 |
34,0 |
26,7 |
37,45 |
|
HE 120 C |
130,0 |
123,0 |
9,5 |
16,0 |
49,9 |
39,2 |
25,51 |
|
HE 120 M |
140,0 |
126,0 |
12,5 |
21,0 |
66,4 |
52,1 |
19,19 |
|
HE 140 AA |
128,0 |
140,0 |
4,3 |
6,0 |
23,0 |
18,1 |
55,25 |
|
HE 140 A |
133,0 |
140,0 |
5,5 |
8,5 |
31,4 |
24,7 |
40,49 |
|
HE 140 B |
140,0 |
140,0 |
7,0 |
12,0 |
43,0 |
33,7 |
29,67 |
|
HE 140 C |
150,0 |
143,0 |
10,0 |
17,0 |
61,5 |
48,2 |
20,75 |
|
HE 140 M |
160,0 |
146,0 |
13,0 |
22,0 |
80,6 |
63,2 |
15,82 |
|
HE 160 AA |
148,0 |
160,0 |
4,5 |
7,0 |
30,4 |
23,8 |
42,02 |
|
HE 160 A |
152,0 |
160,0 |
6,0 |
9,0 |
38,8 |
30,4 |
32,89 |
|
HE 160 B |
160,0 |
160,0 |
8,0 |
13,0 |
54,3 |
42,6 |
23,47 |
|
HE 160 C |
170,0 |
163,0 |
11,0 |
18,0 |
75,4 |
59,2 |
16,89 |
|
HE 160 M |
180,0 |
166,0 |
14,0 |
23,0 |
97,1 |
76,2 |
13,12 |
|
HE 180 AA |
167,0 |
180,0 |
5,0 |
7,5 |
36,5 |
28,7 |
34,84 |
|
HE 180 A |
171,0 |
180,0 |
6,0 |
9,5 |
45,3 |
35,5 |
28,17 |
|
HE 180 B |
180,0 |
180,0 |
8,5 |
14,0 |
65,3 |
51,2 |
19,53 |
|
HE 180 C |
190,0 |
183,0 |
11,5 |
19,0 |
89,0 |
69,8 |
14,33 |
|
HE 180 M |
200,0 |
186,0 |
14,5 |
24,0 |
113,3 |
88,9 |
11,25 |
|
HE 200 AA |
186,0 |
200,0 |
5,5 |
8,0 |
44,1 |
34,6 |
28,90 |
|
HE 200 A |
190,0 |
200,0 |
6,5 |
10,0 |
53,8 |
42,3 |
23,64 |
|
HE 200 B |
200,0 |
200,0 |
9,0 |
15,0 |
78,1 |
61,3 |
16,31 |
|
HE 200 C |
210,0 |
203,0 |
12,0 |
20,0 |
104,4 |
81,9 |
12,21 |
|
HE 200 M |
220,0 |
206,0 |
15,0 |
25,0 |
131,3 |
103,0 |
9,71 |
|
HE 220 AA |
205,0 |
220,0 |
6,0 |
8,5 |
51,5 |
40,4 |
24,75 |
|
HE 220 A |
210,0 |
220,0 |
7,0 |
11,0 |
64,3 |
50,5 |
19,80 |
|
HE 220 B |
220,0 |
220,0 |
9,5 |
16,0 |
91,0 |
71,5 |
13,99 |
|
HE 220 C |
230,0 |
223,0 |
12,5 |
21,0 |
119,9 |
94,1 |
10,63 |
|
HE 220 M |
240,0 |
226,0 |
15,5 |
26,0 |
149,4 |
117,0 |
8,55 |
|
HE 240 AA |
224,0 |
240,0 |
6,5 |
9,0 |
60,4 |
47,4 |
21,10 |
|
HE 240 A |
230,0 |
240,0 |
7,5 |
12,0 |
76,8 |
60,3 |
16,58 |
|
HE 240 B |
240,0 |
240,0 |
10,0 |
17,0 |
106,0 |
83,2 |
12,02 |
|
HE 240 C |
255,0 |
244,0 |
14,0 |
24,5 |
152,2 |
119,0 |
8,40 |
|
HE 240 M |
270,0 |
248,0 |
18,0 |
32,0 |
199,6 |
157,0 |
6,37 |
|
HE 260 AA |
244,0 |
260,0 |
6,5 |
9,5 |
69,0 |
54,1 |
18,48 |
|
HE 260 A |
250,0 |
260,0 |
7,5 |
12,5 |
86,8 |
68,2 |
14,66 |
|
HE 260 B |
260,0 |
260,0 |
10,0 |
17,5 |
118,4 |
93,0 |
10,75 |
|
HE 260 C |
275,0 |
264,0 |
14,0 |
25,0 |
168,4 |
132,0 |
7,58 |
|
HE 260 M |
290,0 |
268,0 |
18,0 |
32,5 |
219,6 |
172,0 |
5,81 |
|
HE 280 AA |
264,0 |
280,0 |
7,0 |
10,0 |
78,0 |
61,2 |
16,34 |
|
HE 280 A |
270,0 |
280,0 |
8,0 |
13,0 |
97,3 |
76,4 |
13,09 |
|
HE 280 B |
280,0 |
280,0 |
10,5 |
18,0 |
131,4 |
103,0 |
9,71 |
|
HE 280 C |
295,0 |
284,0 |
14,5 |
25,5 |
185,2 |
145,0 |
6,90 |
|
HE 280 M |
310,0 |
288,0 |
18,5 |
33,0 |
240,2 |
189,0 |
5,29 |
|
HE 300 AA |
283,0 |
300,0 |
7,5 |
10,5 |
88,9 |
69,8 |
14,33 |
|
HE 300 A |
290,0 |
300,0 |
8,5 |
14,0 |
112,5 |
88,3 |
11,33 |
|
HE 300 B |
300,0 |
300,0 |
11,0 |
19,0 |
149,1 |
117,0 |
8,55 |
|
HE 300 C |
320,0 |
305,0 |
16,0 |
29,0 |
225,1 |
177,0 |
5,65 |
|
HE 300 M |
340,0 |
310,0 |
21,0 |
39,0 |
303,1 |
238,0 |
4,20 |
|
HE 320 AA |
301,0 |
300,0 |
8,0 |
11,0 |
94,6 |
74,2 |
13,48 |
|
HE 320 A |
310,0 |
300,0 |
9,0 |
15,5 |
124,4 |
97,6 |
10,25 |
|
HE 320 B |
320,0 |
300,0 |
11,5 |
20,5 |
161,3 |
127,0 |
7,87 |
|
HE 320 C |
340,0 |
305,0 |
16,0 |
30,5 |
236,9 |
186,0 |
5,38 |
|
HE 320 M |
359,0 |
309,0 |
21,0 |
40,0 |
312,0 |
245,0 |
4,08 |
|
HE 340 AA |
320,0 |
300,0 |
8,5 |
11,5 |
100,5 |
78,9 |
12,67 |
|
HE 340 A |
330,0 |
300,0 |
9,5 |
16,5 |
133,5 |
105,0 |
9,52 |
|
HE 340 B |
340,0 |
300,0 |
12,0 |
21,5 |
170,9 |
134,0 |
7,46 |
|
HE 340 M |
377,0 |
309,0 |
21,0 |
40,0 |
315,8 |
248,0 |
4,03 |
|
HE 360 AA |
339,0 |
300,0 |
9,0 |
12,0 |
106,6 |
83,7 |
11,95 |
|
HE 360 A |
350,0 |
300,0 |
10,0 |
17,5 |
142,8 |
112,0 |
8,93 |
|
HE 360 B |
360,0 |
300,0 |
12,5 |
22,5 |
180,6 |
142,0 |
7,04 |
|
HE 360 M |
395,0 |
308,0 |
21,0 |
40,0 |
318,8 |
250,0 |
4,00 |
|
HE 400 AA |
378,0 |
300,0 |
9,5 |
13,0 |
117,7 |
92,4 |
10,82 |
|
HE 400 A |
390,0 |
300,0 |
11,0 |
19,0 |
159,0 |
125,0 |
8,00 |
|
HE 400 B |
400,0 |
300,0 |
13,5 |
24,0 |
197,8 |
155,0 |
6,45 |
|
HE 400 M |
432,0 |
307,0 |
21,0 |
40,0 |
325,8 |
256,0 |
3,91 |
|
HE 450 AA |
425,0 |
300,0 |
10,0 |
13,5 |
127,1 |
99,7 |
10,03 |
|
HE 450 A |
440,0 |
300,0 |
11,5 |
21,0 |
178,0 |
140,0 |
7,14 |
|
HE 450 B |
450,0 |
300,0 |
14,0 |
26,0 |
218,0 |
171,0 |
5,85 |
|
HE 450 M |
478,0 |
307,0 |
21,0 |
40,0 |
335,4 |
263,0 |
3,80 |
|
HE 500 AA |
472,0 |
300,0 |
10,5 |
14,0 |
136,9 |
107,0 |
9,35 |
|
HE 500 A |
490,0 |
300,0 |
12,0 |
23,0 |
197,5 |
155,0 |
6,45 |
|
HE 500 B |
500,0 |
300,0 |
14,5 |
28,0 |
238,6 |
187,0 |
5,35 |
|
HE 500 M |
524,0 |
306,0 |
21,0 |
40,0 |
344,3 |
270,0 |
3,70 |
|
HE 550 AA |
522,0 |
300,0 |
11,5 |
15,0 |
152,8 |
120,0 |
8,33 |
|
HE 550 A |
540,0 |
300,0 |
12,5 |
24,0 |
211,8 |
166,0 |
6,02 |
|
HE 550 B |
550,0 |
300,0 |
15,0 |
29,0 |
254,1 |
199,0 |
5,03 |
|
HE 550 M |
572,0 |
306,0 |
21,0 |
40,0 |
354,4 |
278,0 |
3,60 |
|
HE 600 AA |
571,0 |
300,0 |
12,0 |
15,5 |
164,1 |
129,0 |
7,75 |
|
HE 600 A |
590,0 |
300,0 |
13,0 |
25,0 |
226,5 |
178,0 |
5,62 |
|
HE 600 B |
600,0 |
300,0 |
15,5 |
30,0 |
270,0 |
212,0 |
4,72 |
|
HE 600 M |
620,0 |
305,0 |
21,0 |
40,0 |
363,7 |
285,0 |
3,51 |
|
HE 600 × 337 |
632,0 |
310,0 |
25,5 |
46,0 |
429,2 |
337,0 |
2,97 |
|
HE 600 × 399 |
648,0 |
315,0 |
30,0 |
54,0 |
508,5 |
399,0 |
2,51 |
|
HE 650 AA |
620,0 |
300,0 |
12,5 |
16,0 |
175,8 |
138,0 |
7,25 |
|
HE 650 A |
640,0 |
300,0 |
13,5 |
26,0 |
241,6 |
190,0 |
5,26 |
|
HE 650 B |
650,0 |
300,0 |
16,0 |
31,0 |
286,3 |
225,0 |
4,44 |
|
HE 650 M |
668,0 |
305,0 |
21,0 |
40,0 |
373,7 |
293,0 |
3,41 |
|
HE 650 × 343 |
680,0 |
309,0 |
25,0 |
46,0 |
437,5 |
343,0 |
2,92 |
|
HE 650 × 407 |
696,0 |
314,0 |
29,5 |
54,0 |
518,8 |
407,0 |
2,46 |
|
HE 700 AA |
670,0 |
300,0 |
13,0 |
17,0 |
190,9 |
150,0 |
6,67 |
|
HE 700 A |
690,0 |
300,0 |
14,5 |
27,0 |
260,5 |
204,0 |
4,90 |
|
HE 700 B |
700,0 |
300,0 |
17,0 |
32,0 |
306,4 |
241,0 |
4,15 |
|
HE 700 M |
716,0 |
304,0 |
21,0 |
40,0 |
383,0 |
301,0 |
3,32 |
|
HE 700 × 352 |
728,0 |
308,0 |
25,0 |
46,0 |
448,6 |
352,0 |
2,84 |
|
HE 700 × 418 |
744,0 |
313,0 |
29,5 |
54,0 |
531,9 |
418,0 |
2,39 |
|
HE 800 AA |
770,0 |
300,0 |
14,0 |
18,0 |
218,5 |
172,0 |
5,81 |
|
HE 800 A |
790,0 |
300,0 |
15,0 |
28,0 |
285,8 |
224,0 |
4,46 |
|
HE 800 B |
800,0 |
300,0 |
17,5 |
33,0 |
334,2 |
262,0 |
3,82 |
|
HE 800 M |
814,0 |
303,0 |
21,0 |
40,0 |
404,3 |
317,0 |
3,15 |
|
HE 800 × 373 |
826,0 |
308,0 |
25,0 |
46,0 |
474,6 |
373,0 |
2,68 |
|
HE 800 × 444 |
842,0 |
313,0 |
30,0 |
54,0 |
566,0 |
444,0 |
2,25 |
|
HE 900 AA |
870,0 |
300,0 |
15,0 |
20,0 |
252,2 |
198,0 |
5,05 |
|
HE 900 A |
890,0 |
300,0 |
16,0 |
30,0 |
320,5 |
252,0 |
3,97 |
|
HE 900 B |
900,0 |
300,0 |
18,5 |
35,0 |
371,3 |
291,0 |
3,44 |
|
HE 900 M |
910,0 |
302,0 |
21,0 |
40,0 |
423,6 |
333,0 |
3,00 |
|
HE 900 × 391 |
922,0 |
307,0 |
25,0 |
46,0 |
497,7 |
391,0 |
2,56 |
|
HE 900 × 466 |
938,0 |
312,0 |
30,0 |
54,0 |
593,7 |
466,0 |
2,15 |
|
HE 1000 AA |
970,0 |
300,0 |
16,0 |
21,0 |
282,2 |
222,0 |
4,50 |
|
HE 1000 × 249 |
980,0 |
300,0 |
16,5 |
26,0 |
316,8 |
249,0 |
4,02 |
|
HE 1000 A |
990,0 |
300,0 |
16,5 |
31,0 |
346,8 |
272,0 |
3,68 |
|
HE 1000 B |
1000,0 |
300,0 |
19,0 |
36,0 |
400,0 |
314,0 |
3,18 |
|
HE 1000 M |
1008,0 |
302,0 |
21,0 |
40,0 |
444,2 |
349,0 |
2,87 |
|
HE 1000 × 393 |
1016,0 |
303,0 |
24,4 |
43,9 |
500,2 |
393,0 |
2,54 |
|
HE 1000 × 415 |
1020,0 |
304,0 |
26,0 |
46,0 |
528,7 |
415,0 |
2,41 |
|
HE 1000 × 438 |
1026,0 |
305,0 |
26,9 |
49,0 |
556,0 |
438,0 |
2,28 |
|
HE 1000 × 494 |
1036,0 |
309,0 |
31,0 |
54,0 |
629,1 |
494,0 |
2,02 |
|
HE 1000 × 584 |
1056,0 |
314,0 |
36,0 |
64,0 |
743,7 |
584,0 |
1,71 |
Розміри та маса 1 метра двотавра екстра широкополичного
|
Найменування профілю (EN 10365) |
Номінальні розміри (EN 10365), мм |
Площа поперечного перерізу (EN 10365), см2 |
Маса 1 м (EN 10365), кг |
Приблизна кількість метрів у тонні |
|||
|
h |
b |
s |
t |
||||
|
HL 920 × 344 |
927,0 |
418,0 |
19,3 |
32,0 |
437,2 |
344,0 |
2,91 |
|
HL 920 × 368 |
931,0 |
419,0 |
20,3 |
34,3 |
465,6 |
368,0 |
2,72 |
|
HL 920 × 390 |
936,0 |
420,0 |
21,3 |
36,6 |
494,3 |
390,0 |
2,56 |
|
HL 920 × 420 |
943,0 |
422,0 |
22,5 |
39,9 |
534,1 |
420,0 |
2,38 |
|
HL 920 × 449 |
948,0 |
423,0 |
24,0 |
42,7 |
571,4 |
449,0 |
2,23 |
|
HL 920 × 491 |
957,0 |
422,0 |
25,9 |
47,0 |
623,3 |
491,0 |
2,04 |
|
HL 920 × 537 |
965,0 |
425,0 |
28,4 |
51,1 |
682,5 |
537,0 |
1,86 |
|
HL 920 × 588 |
975,0 |
427,0 |
31,0 |
55,9 |
748,1 |
588,0 |
1,70 |
|
HL 920 × 656 |
987,0 |
431,0 |
34,5 |
62,0 |
835,3 |
656,0 |
1,52 |
|
HL 920 × 725 |
999,0 |
434,0 |
38,1 |
68,1 |
922,9 |
725,0 |
1,38 |
|
HL 920 × 787 |
1011,0 |
437,0 |
40,9 |
73,9 |
1002,0 |
787,0 |
1,27 |
|
HL 920 × 970 |
1043,0 |
446,0 |
50,0 |
89,9 |
1236,6 |
970,0 |
1,03 |
|
HL 920 × 1077 |
1061,0 |
451,0 |
55,0 |
99,1 |
1371,5 |
1077,0 |
0,93 |
|
HL 920 × 1194 |
1081,0 |
457,0 |
60,5 |
109,0 |
1521,5 |
1194,0 |
0,84 |
|
HL 920 × 1269 |
1093,0 |
461,0 |
64,0 |
115,1 |
1616,5 |
1269,0 |
0,79 |
|
HL 920 × 1377 |
1093,0 |
473,0 |
76,7 |
115,1 |
1753,7 |
1377,0 |
0,73 |
|
HL 1000 AA |
982,0 |
400,0 |
16,5 |
27,1 |
377,6 |
296,0 |
3,38 |
|
HL 1000 A |
990,0 |
400,0 |
16,5 |
31,0 |
408,8 |
321,0 |
3,12 |
|
HL 1000 B |
1000,0 |
400,0 |
19,0 |
36,1 |
472,8 |
371,0 |
2,70 |
|
HL 1000 M |
1008,0 |
402,0 |
21,1 |
40,0 |
525,1 |
412,0 |
2,43 |
|
HL 1000 × 443 |
1012,0 |
402,0 |
23,6 |
41,9 |
563,7 |
443,0 |
2,26 |
|
HL 1000 × 483 |
1020,0 |
404,0 |
25,4 |
46,0 |
615,1 |
483,0 |
2,07 |
|
HL 1000 × 539 |
1030,0 |
407,0 |
28,4 |
51,1 |
687,2 |
539,0 |
1,86 |
|
HL 1000 × 554 |
1032,0 |
408,0 |
29,5 |
52,0 |
705,8 |
554,0 |
1,81 |
|
HL 1000 × 591 |
1040,0 |
409,0 |
31,0 |
55,9 |
752,7 |
591,0 |
1,69 |
|
HL 1000 × 642 |
1048,0 |
412,0 |
34,0 |
60,0 |
817,6 |
642,0 |
1,56 |
|
HL 1000 × 748 |
1068,0 |
417,0 |
39,0 |
70,0 |
953,4 |
748,0 |
1,34 |
|
HL 1000 × 883 |
1092,0 |
424,0 |
45,5 |
82,0 |
1125,3 |
883,0 |
1,13 |
|
HL 1000 × 976 |
1108,0 |
428,0 |
50,0 |
89,9 |
1241,4 |
976,0 |
1,02 |
|
HL 1100 A |
1090,0 |
400,0 |
18,0 |
31,0 |
436,5 |
343,0 |
2,92 |
|
HL 1100 B |
1100,0 |
400,0 |
20,0 |
36,0 |
497,0 |
390,0 |
2,56 |
|
HL 1100 M |
1108,0 |
402,0 |
22,0 |
40,0 |
551,2 |
433,0 |
2,31 |
|
HL 1100 R |
1118,0 |
405,0 |
26,0 |
45,0 |
635,2 |
499,0 |
2,00 |
|
HL 1100 × 548 |
1128,0 |
407,0 |
28,0 |
50,0 |
698,3 |
548,0 |
1,82 |
|
HL 1100 × 607 |
1138,0 |
410,0 |
31,0 |
55,0 |
773,1 |
607,0 |
1,65 |
|
HLZ 1100 A |
1075,4 |
458,0 |
20,0 |
31,0 |
500,8 |
393,0 |
2,54 |
|
HLZ 1100 B |
1079,4 |
458,0 |
20,0 |
33,0 |
519,1 |
408,0 |
2,45 |
|
HLZ 1100 C |
1083,4 |
459,0 |
21,0 |
35,0 |
548,3 |
430,0 |
2,33 |
|
HLZ 1100 D |
1087,4 |
460,0 |
22,0 |
37,0 |
577,5 |
453,0 |
2,21 |
Розміри та вага 1 метра двотавра колонного широкополичного
|
Профіль двотаврової балки (EN 10365) |
Номінальні розміри (EN 10365), мм |
Площа поперечного перерізу (EN 10365), см2 |
Маса 1 м (EN 10365), кг |
Приблизна кількість метрів у тонні |
|||
|
h |
b |
s |
t |
||||
|
HD 260 × 54,1 |
244,0 |
260,0 |
6,5 |
9,5 |
69,0 |
54,1 |
18,48 |
|
HD 260 × 68,2 |
250,0 |
260,0 |
7,5 |
12,5 |
86,8 |
68,2 |
14,66 |
|
HD 260 × 93,0 |
260,0 |
260,0 |
10,0 |
17,5 |
118,4 |
93,0 |
10,75 |
|
HD 260 × 114 |
268,0 |
262,0 |
12,5 |
21,5 |
145,7 |
114,0 |
8,77 |
|
HD 260 × 142 |
278,0 |
265,0 |
15,5 |
26,5 |
180,3 |
142,0 |
7,04 |
|
HD 260 × 172 |
290,0 |
268,0 |
18,0 |
32,5 |
219,6 |
172,0 |
5,81 |
|
HD 260 × 225 |
309,0 |
271,0 |
24,0 |
42,0 |
286,6 |
225,0 |
4,44 |
|
HD 260 × 299 |
335,0 |
278,0 |
31,0 |
55,0 |
380,5 |
299,0 |
3,34 |
|
HD 320 × 74,2 |
301,0 |
300,0 |
8,0 |
11,0 |
94,6 |
74,2 |
13,48 |
|
HD 320 × 97,6 |
310,0 |
300,0 |
9,0 |
15,5 |
124,4 |
97,6 |
10,25 |
|
HD 320 × 127 |
320,0 |
300,0 |
11,5 |
20,5 |
161,3 |
127,0 |
7,87 |
|
HD 320 × 158 |
330,0 |
303,0 |
14,5 |
25,5 |
201,2 |
158,0 |
6,33 |
|
HD 320 × 198 |
343,0 |
306,0 |
18,0 |
32,0 |
252,3 |
198,0 |
5,05 |
|
HD 320 × 245 |
359,0 |
309,0 |
21,0 |
40,0 |
312,0 |
245,0 |
4,08 |
|
HD 320 × 300 |
375,0 |
313,0 |
27,0 |
48,0 |
382,1 |
300,0 |
3,33 |
|
HD 360 × 134 |
356,0 |
369,0 |
11,2 |
18,0 |
170,6 |
134,0 |
7,46 |
|
HD 360 × 147 |
360,0 |
370,0 |
12,3 |
19,8 |
187,9 |
147,0 |
6,80 |
|
HD 360 × 162 |
364,0 |
371,0 |
13,3 |
21,8 |
206,3 |
162,0 |
6,17 |
|
HD 360 × 179 |
368,0 |
373,0 |
15,0 |
23,9 |
228,3 |
179,0 |
5,59 |
|
HD 360 × 196 |
372,0 |
374,0 |
16,4 |
26,2 |
250,3 |
196,0 |
5,10 |
|
HD 400 × 187 |
368,0 |
391,0 |
15,0 |
24,0 |
237,6 |
187,0 |
5,35 |
|
HD 400 × 216 |
375,0 |
394,0 |
17,3 |
27,7 |
275,5 |
216,0 |
4,63 |
|
HD 400 × 237 |
380,0 |
395,0 |
18,9 |
30,2 |
300,9 |
237,0 |
4,22 |
|
HD 400 × 262 |
387,0 |
398,0 |
21,1 |
33,3 |
334,6 |
262,0 |
3,82 |
|
HD 400 × 287 |
393,0 |
399,0 |
22,6 |
36,6 |
366,3 |
287,0 |
3,48 |
|
HD 400 × 314 |
399,0 |
401,0 |
24,9 |
39,6 |
399,2 |
314,0 |
3,18 |
|
HD 400 × 347 |
407,0 |
404,0 |
27,2 |
43,7 |
442,0 |
347,0 |
2,88 |
|
HD 400 × 382 |
416,0 |
406,0 |
29,8 |
48,0 |
487,1 |
382,0 |
2,62 |
|
HD 400 × 421 |
425,0 |
409,0 |
32,8 |
52,6 |
537,1 |
421,0 |
2,38 |
|
HD 400 × 463 |
435,0 |
412,0 |
35,8 |
57,4 |
589,5 |
463,0 |
2,16 |
|
HD 400 × 509 |
446,0 |
416,0 |
39,1 |
62,7 |
649,0 |
509,0 |
1,96 |
|
HD 400 × 551 |
455,0 |
418,0 |
42,0 |
67,6 |
701,4 |
551,0 |
1,81 |
|
HD 400 × 592 |
465,0 |
421,0 |
45,0 |
72,3 |
754,9 |
592,0 |
1,69 |
|
HD 400 × 634 |
474,0 |
424,0 |
47,6 |
77,1 |
808,0 |
634,0 |
1,58 |
|
HD 400 × 677 |
483,0 |
428,0 |
51,2 |
81,5 |
863,4 |
677,0 |
1,48 |
|
HD 400 × 744 |
498,0 |
432,0 |
55,6 |
88,9 |
948,1 |
744,0 |
1,34 |
|
HD 400 × 818 |
514,0 |
437,0 |
60,5 |
97,0 |
1043,3 |
818,0 |
1,22 |
|
HD 400 × 900 |
531,0 |
442,0 |
65,9 |
106,0 |
1149,2 |
900,0 |
1,11 |
|
HD 400 × 990 |
550,0 |
448,0 |
71,9 |
115,0 |
1262,4 |
990,0 |
1,01 |
|
HD 400 × 1086 |
569,0 |
454,0 |
78,0 |
125,0 |
1385,8 |
1086,0 |
0,92 |
|
HD 400 × 1202 |
580,0 |
471,0 |
95,0 |
130,0 |
1530,5 |
1202,0 |
0,83 |
|
HD 400 × 1299 |
600,0 |
476,0 |
100,0 |
140,0 |
1654,7 |
1299,0 |
0,77 |
Розміри і вага 1 метра двотавра широкополочного несучого
|
Профіль двотаврової балки (EN 10365) |
Номінальні розміри (EN 10365), мм |
Площа поперечного перерізу (EN 10365), см2 |
Маса 1 м (EN 10365), кг |
Приблизна кількість метрів у тонні |
|||
|
h |
b |
s |
t |
||||
|
HP 200 × 43 |
200,0 |
205,0 |
9,0 |
9,0 |
54,1 |
42,5 |
23,53 |
|
HP 200 × 53 |
204,0 |
207,0 |
11,3 |
11,3 |
68,4 |
53,5 |
18,69 |
|
HP 220 × 57 |
210,0 |
224,5 |
11,0 |
11,0 |
72,9 |
57,2 |
17,48 |
|
HP 260 × 75 |
249,0 |
265,0 |
12,0 |
12,0 |
95,5 |
75,0 |
13,33 |
|
HP 260 × 87 |
253,0 |
267,0 |
14,0 |
14,0 |
111,0 |
87,3 |
11,45 |
|
HP 305 × 79 |
299,3 |
306,4 |
11,0 |
11,1 |
100,5 |
78,9 |
12,67 |
|
HP 305 × 88 |
301,7 |
307,8 |
12,4 |
12,3 |
112,1 |
88,5 |
11,30 |
|
HP 305 × 95 |
303,7 |
308,7 |
13,3 |
13,3 |
121,0 |
94,9 |
10,54 |
|
HP 305 × 110 |
307,9 |
310,7 |
15,3 |
15,4 |
140,1 |
110,0 |
9,09 |
|
HP 305 × 126 |
312,3 |
312,9 |
17,5 |
17,6 |
160,6 |
126,0 |
7,94 |
|
HP 305 × 149 |
318,5 |
316,0 |
20,6 |
20,7 |
189,9 |
149,0 |
6,71 |
|
HP 305 × 180 |
326,7 |
319,7 |
24,8 |
24,8 |
229,3 |
180,0 |
5,56 |
|
HP 305 × 186 |
328,3 |
320,9 |
25,5 |
25,6 |
236,9 |
186,0 |
5,38 |
|
HP 305 × 223 |
337,9 |
325,7 |
30,3 |
30,4 |
284,0 |
223,0 |
4,48 |
|
HP 320 × 88 |
303,0 |
304,0 |
12,0 |
12,0 |
112,7 |
88,5 |
11,30 |
|
HP 320 × 103 |
307,0 |
306,0 |
14,0 |
14,0 |
131,0 |
103,0 |
9,71 |
|
HP 320 × 117 |
311,0 |
308,0 |
16,0 |
16,0 |
149,5 |
117,0 |
8,55 |
|
HP 320 × 147 |
319,0 |
312,0 |
20,0 |
20,0 |
186,9 |
147,0 |
6,80 |
|
HP 320 × 184 |
329,0 |
317,0 |
25,0 |
25,0 |
234,5 |
184,0 |
5,43 |
|
HP 360 × 109 |
346,4 |
371,0 |
12,8 |
12,9 |
138,7 |
109,0 |
9,17 |
|
HP 360 × 133 |
352,0 |
373,8 |
15,6 |
15,7 |
169,4 |
133,0 |
7,52 |
|
HP 360 × 152 |
356,4 |
376,0 |
17,8 |
17,9 |
193,7 |
152,0 |
6,58 |
|
HP 360 × 174 |
361,4 |
378,5 |
20,3 |
20,4 |
221,5 |
174,0 |
5,75 |
|
HP 360 × 180 |
362,9 |
378,8 |
21,1 |
21,1 |
229,5 |
180,0 |
5,56 |
|
HP 400 × 122 |
348,0 |
390,0 |
14,0 |
14,0 |
155,9 |
122,0 |
8,20 |
|
HP 400 × 140 |
352,0 |
392,0 |
16,0 |
16,0 |
178,6 |
140,0 |
7,14 |
|
HP 400 × 158 |
356,0 |
394,0 |
18,0 |
18,0 |
201,4 |
158,0 |
6,33 |
|
HP 400 × 176 |
360,0 |
396,0 |
20,0 |
20,0 |
224,3 |
176,0 |
5,68 |
|
HP 400 × 194 |
364,0 |
398,0 |
22,0 |
22,0 |
247,5 |
194,0 |
5,15 |
|
HP 400 × 213 |
368,0 |
400,0 |
24,0 |
24,0 |
270,7 |
213,0 |
4,69 |
|
HP 400 × 231 |
372,0 |
402,0 |
26,0 |
26,0 |
294,2 |
231,0 |
4,33 |
|
UBP 203 × 203 × 45 |
200,2 |
205,9 |
9,5 |
9,5 |
57,2 |
44,9 |
22,27 |
|
UBP 203 × 203 × 54 |
204,0 |
207,7 |
11,3 |
11,4 |
68,7 |
53,9 |
18,55 |
|
UBP 254 × 254 × 63 |
247,1 |
256,6 |
10,6 |
10,7 |
80,2 |
63,0 |
15,87 |
|
UBP 254 × 254 × 71 |
249,7 |
258,0 |
12,0 |
12,0 |
90,4 |
71,0 |
14,08 |
|
UBP 254 × 254 × 85 |
254,3 |
260,4 |
14,4 |
14,3 |
108,4 |
85,1 |
11,75 |
|
UBP 305 × 305 × 79 |
299,3 |
306,4 |
11,0 |
11,1 |
100,5 |
78,9 |
12,67 |
|
UBP 305 × 305 × 88 |
301,7 |
307,8 |
12,4 |
12,3 |
112,1 |
88,0 |
11,36 |
|
UBP 305 × 305 × 95 |
303,7 |
308,7 |
13,3 |
13,3 |
120,9 |
94,9 |
10,54 |
|
UBP 305 × 305 × 110 |
307,9 |
310,7 |
15,3 |
15,4 |
140,1 |
110,0 |
9,09 |
|
UBP 305 × 305 × 126 |
312,3 |
312,9 |
17,5 |
17,6 |
160,6 |
126,0 |
7,94 |
|
UBP 305 × 305 × 149 |
318,5 |
316,0 |
20,6 |
20,7 |
189,9 |
149,0 |
6,71 |
|
UBP 305 × 305 × 186 |
328,3 |
320,9 |
25,5 |
25,6 |
236,9 |
186,0 |
5,38 |
|
UBP 305 × 305 × 223 |
337,9 |
325,7 |
30,3 |
30,4 |
284,0 |
223,0 |
4,48 |
|
UBP 356 × 368 × 109 |
346,4 |
371,0 |
12,8 |
12,9 |
138,7 |
109,0 |
9,17 |
|
UBP 356 × 368 × 133 |
352,0 |
373,8 |
15,6 |
15,7 |
169,4 |
133,0 |
7,52 |
|
UBP 356 × 368 × 152 |
356,4 |
376,0 |
17,8 |
17,9 |
193,7 |
152,0 |
6,58 |
|
UBP 356 × 368 × 174 |
361,4 |
378,5 |
20,3 |
20,4 |
221,5 |
174,0 |
5,75 |
Розміри та вага 1 метра двотавра універсального
|
Профіль двотаврової балки (EN 10365) |
Номінальні розміри (EN 10365), мм |
Площа поперечного перерізу (EN 10365), см2 |
Масса 1 м (EN 10365), кг |
Приблизна кількість метрів у тонні |
|||
|
h |
b |
s |
t |
||||
|
UB 127 × 76 × 13 |
127,0 |
76,0 |
4,0 |
7,6 |
16,5 |
13,0 |
76,92 |
|
UB 152 × 89 × 16 |
152,4 |
88,7 |
4,5 |
7,7 |
20,3 |
16,0 |
62,50 |
|
UB 178 × 102 × 19 |
177,8 |
101,2 |
4,8 |
7,9 |
24,3 |
19,0 |
52,63 |
|
UB 203 × 102 × 23 |
203,2 |
101,8 |
5,4 |
9,3 |
29,4 |
23,1 |
43,29 |
|
UB 203 × 133 × 25 |
203,2 |
133,2 |
5,7 |
7,8 |
32,0 |
25,1 |
39,84 |
|
UB 203 × 133 × 30 |
206,8 |
133,9 |
6,4 |
9,6 |
38,2 |
30,0 |
33,33 |
|
UB 254 × 102 × 22 |
254,0 |
101,6 |
5,7 |
6,8 |
28,0 |
22,0 |
45,45 |
|
UB 254 × 102 × 25 |
257,2 |
101,9 |
6,0 |
8,4 |
32,0 |
25,2 |
39,68 |
|
UB 254 × 102 × 28 |
260,4 |
102,2 |
6,3 |
10,0 |
36,1 |
28,3 |
35,34 |
|
UB 254 × 146 × 31 |
251,4 |
146,1 |
6,0 |
8,6 |
39,7 |
31,1 |
32,15 |
|
UB 254 × 146 × 37 |
256,0 |
146,4 |
6,3 |
10,9 |
47,2 |
37,0 |
27,03 |
|
UB 254 × 146 × 43 |
259,6 |
147,3 |
7,2 |
12,7 |
54,8 |
43,0 |
23,26 |
|
UB 305 × 102 × 25 |
305,1 |
101,6 |
5,8 |
7,0 |
31,6 |
24,8 |
40,32 |
|
UB 305 × 102 × 28 |
308,7 |
101,8 |
6,0 |
8,8 |
35,9 |
28,2 |
35,46 |
|
UB 305 × 102 × 33 |
312,7 |
102,4 |
6,6 |
10,8 |
41,8 |
32,8 |
30,49 |
|
UB 305 × 127 × 37 |
304,4 |
123,4 |
7,1 |
10,7 |
47,2 |
37,0 |
27,03 |
|
UB 305 × 127 × 42 |
307,2 |
124,3 |
8,0 |
12,1 |
53,4 |
41,9 |
23,87 |
|
UB 305 × 127 × 48 |
311,0 |
125,3 |
9,0 |
14,0 |
61,2 |
48,1 |
20,79 |
|
UB 305 × 165 × 40 |
303,4 |
165,0 |
6,0 |
10,2 |
51,3 |
40,3 |
24,81 |
|
UB 305 × 165 × 46 |
306,6 |
165,7 |
6,7 |
11,8 |
58,7 |
46,1 |
21,69 |
|
UB 305 × 165 × 54 |
310,4 |
166,9 |
7,9 |
13,7 |
68,8 |
54,0 |
18,52 |
|
UB 356 × 127 × 33 |
349,0 |
125,4 |
6,0 |
8,5 |
42,1 |
33,1 |
30,21 |
|
UB 356 × 127 × 39 |
353,4 |
126,0 |
6,6 |
10,7 |
49,8 |
39,1 |
25,58 |
|
UB 356 × 171 × 45 |
351,4 |
171,1 |
7,0 |
9,7 |
57,3 |
45,0 |
22,22 |
|
UB 356 × 171 × 51 |
355,0 |
171,5 |
7,4 |
11,5 |
64,9 |
51,0 |
19,61 |
|
UB 356 × 171 × 57 |
358,0 |
172,2 |
8,1 |
13,0 |
72,6 |
57,0 |
17,54 |
|
UB 356 × 171 × 67 |
363,4 |
173,2 |
9,1 |
15,7 |
85,5 |
67,1 |
14,90 |
|
UB 406 × 140 × 39 |
398,0 |
141,8 |
6,4 |
8,6 |
49,7 |
39,0 |
25,64 |
|
UB 406 × 140 × 46 |
403,2 |
142,2 |
6,8 |
11,2 |
58,6 |
46,0 |
21,74 |
|
UB 406 × 178 × 54 |
402,6 |
177,7 |
7,7 |
10,9 |
69,0 |
54,1 |
18,48 |
|
UB 406 × 178 × 60 |
406,4 |
177,9 |
7,9 |
12,8 |
76,5 |
60,1 |
16,64 |
|
UB 406 × 178 × 67 |
409,4 |
178,8 |
8,8 |
14,3 |
85,5 |
67,1 |
14,90 |
|
UB 406 × 178 × 74 |
412,8 |
179,5 |
9,5 |
16,0 |
94,5 |
74,2 |
13,48 |
|
UB 457 × 152 × 52 |
449,8 |
152,4 |
7,6 |
10,9 |
66,6 |
52,3 |
19,12 |
|
UB 457 × 152 × 60 |
454,6 |
152,9 |
8,1 |
13,3 |
76,2 |
59,8 |
16,72 |
|
UB 457 × 152 × 67 |
458,0 |
153,8 |
9,0 |
15,0 |
85,6 |
67,2 |
14,88 |
|
UB 457 × 152 × 74 |
462,0 |
154,4 |
9,6 |
17,0 |
94,5 |
74,2 |
13,48 |
|
UB 457 × 152 × 82 |
465,8 |
155,3 |
10,5 |
18,9 |
104,5 |
82,1 |
12,18 |
|
UB 457 × 191 × 67 |
453,4 |
189,9 |
8,5 |
12,7 |
85,5 |
67,1 |
14,90 |
|
UB 457 × 191 × 74 |
457,0 |
190,4 |
9,0 |
14,5 |
94,6 |
74,3 |
13,46 |
|
UB 457 × 191 × 82 |
460,0 |
191,3 |
9,9 |
16,0 |
104,5 |
82,0 |
12,20 |
|
UB 457 × 191 × 89 |
463,4 |
191,9 |
10,5 |
17,7 |
113,8 |
89,3 |
11,20 |
|
UB 457 × 191 × 98 |
467,2 |
192,8 |
11,4 |
19,6 |
125,3 |
98,3 |
10,17 |
|
UB 533 × 210 × 82 |
528,3 |
208,8 |
9,6 |
13,2 |
104,7 |
82,2 |
12,17 |
|
UB 533 × 210 × 92 |
533,1 |
209,3 |
10,1 |
15,6 |
117,4 |
92,1 |
10,86 |
|
UB 533 × 210 × 101 |
536,7 |
210,0 |
10,8 |
17,4 |
128,7 |
101,0 |
9,90 |
|
UB 533 × 210 × 109 |
539,5 |
210,8 |
11,6 |
18,8 |
138,9 |
109,0 |
9,17 |
|
UB 533 × 210 × 122 |
544,5 |
211,9 |
12,7 |
21,3 |
155,4 |
122,0 |
8,20 |
|
UB 610 × 229 × 101 |
602,6 |
227,6 |
10,5 |
14,8 |
128,9 |
101,0 |
9,90 |
|
UB 610 × 229 × 113 |
607,6 |
228,2 |
11,1 |
17,3 |
143,9 |
113,0 |
8,85 |
|
UB 610 × 229 × 125 |
612,2 |
229,0 |
11,9 |
19,6 |
159,3 |
125,0 |
8,00 |
|
UB 610 × 229 × 140 |
617,2 |
230,2 |
13,1 |
22,1 |
178,2 |
140,0 |
7,14 |
|
UB 610 × 305 × 149 |
612,4 |
304,8 |
11,8 |
19,7 |
190,0 |
149,0 |
6,71 |
|
UB 610 × 305 × 179 |
620,2 |
307,1 |
14,1 |
23,6 |
228,1 |
179,0 |
5,59 |
|
UB 610 × 305 × 238 |
635,8 |
311,4 |
18,4 |
31,4 |
303,3 |
238,0 |
4,20 |
|
UB 686 × 254 × 125 |
677,9 |
253,0 |
11,7 |
16,2 |
159,5 |
125,0 |
8,00 |
|
UB 686 × 254 × 140 |
683,5 |
253,7 |
12,4 |
19,0 |
178,4 |
140,0 |
7,14 |
|
UB 686 × 254 × 152 |
687,5 |
254,5 |
13,2 |
21,0 |
194,1 |
152,0 |
6,58 |
|
UB 686 × 254 × 170 |
692,9 |
255,8 |
14,5 |
23,7 |
216,8 |
170,0 |
5,88 |
|
UB 762 × 267 × 134 |
750,0 |
264,4 |
12,0 |
15,5 |
170,6 |
134,0 |
7,46 |
|
UB 762 × 267 × 147 |
754,0 |
265,2 |
12,8 |
17,5 |
187,2 |
147,0 |
6,80 |
|
UB 762 × 267 × 173 |
762,2 |
266,7 |
14,3 |
21,6 |
220,4 |
173,0 |
5,78 |
|
UB 762 × 267 × 197 |
769,8 |
268,0 |
15,6 |
25,4 |
250,6 |
197,0 |
5,08 |
|
UB 838 × 292 × 176 |
834,9 |
291,7 |
14,0 |
18,8 |
224,0 |
176,0 |
5,68 |
|
UB 838 × 292 × 194 |
840,7 |
292,4 |
14,7 |
21,7 |
246,8 |
194,0 |
5,15 |
|
UB 838 × 292 × 226 |
850,9 |
293,8 |
16,1 |
26,8 |
288,6 |
226,0 |
4,42 |
|
UB 914 × 305 × 201 |
903,0 |
303,3 |
15,1 |
20,2 |
255,9 |
201,0 |
4,98 |
|
UB 914 × 305 × 224 |
910,4 |
304,1 |
15,9 |
23,9 |
285,6 |
224,0 |
4,46 |
|
UB 914 × 305 × 238 |
915,0 |
305,0 |
16,5 |
25,9 |
303,5 |
238,0 |
4,20 |
|
UB 914 × 305 × 253 |
918,4 |
305,5 |
17,3 |
27,9 |
322,8 |
253,0 |
3,95 |
|
UB 914 × 305 × 271 |
923,0 |
307,0 |
18,4 |
30,0 |
346,1 |
271,0 |
3,69 |
|
UB 914 × 305 × 289 |
926,6 |
307,7 |
19,5 |
32,0 |
368,3 |
289,0 |
3,46 |
|
UB 914 × 305 × 313 |
932,0 |
309,0 |
21,1 |
34,5 |
398,4 |
313,0 |
3,19 |
|
UB 914 × 305 × 345 |
943,0 |
308,0 |
22,1 |
39,9 |
439,7 |
345,0 |
2,90 |
|
UB 914 × 305 × 381 |
951,0 |
310,0 |
24,4 |
43,9 |
485,9 |
381,0 |
2,62 |
|
UB 914 × 305 × 425 |
961,0 |
313,0 |
26,9 |
49,0 |
542,0 |
425,0 |
2,35 |
|
UB 914 × 305 × 474 |
971,0 |
316,0 |
30,0 |
54,1 |
603,9 |
474,0 |
2,11 |
|
UB 914 × 305 × 521 |
981,0 |
319,0 |
33,0 |
58,9 |
663,7 |
521,0 |
1,92 |
|
UB 914 × 305 × 576 |
993,0 |
322,0 |
36,1 |
65,0 |
733,2 |
576,0 |
1,74 |
|
UB 914 × 419 × 343 |
911,8 |
418,5 |
19,4 |
32,0 |
437,3 |
343,0 |
2,92 |
|
UB 914 × 419 × 388 |
921,0 |
420,5 |
21,4 |
36,6 |
494,2 |
388,0 |
2,58 |
|
UB 1016 × 305 × 222 |
970,0 |
300,0 |
16,0 |
21,1 |
282,8 |
222,0 |
4,50 |
|
UB 1016 × 305 × 249 |
980,0 |
300,0 |
16,5 |
26,0 |
316,8 |
249,0 |
4,02 |
|
UB 1016 × 305 × 272 |
990,0 |
300,0 |
16,5 |
31,0 |
346,8 |
272,0 |
3,68 |
|
UB 1016 × 305 × 314 |
1000,0 |
300,0 |
19,1 |
35,9 |
400,4 |
314,0 |
3,18 |
|
UB 1016 × 305 × 350 |
1008,0 |
302,0 |
21,1 |
40,0 |
445,1 |
350,0 |
2,86 |
|
UB 1016 × 305 × 393 |
1016,0 |
303,0 |
24,4 |
43,9 |
500,2 |
393,0 |
2,54 |
|
UB 1016 × 305 × 415 |
1020,0 |
304,0 |
26,0 |
46,0 |
528,7 |
415,0 |
2,41 |
|
UB 1016 × 305 × 438 |
1026,0 |
305,0 |
26,9 |
49,0 |
556,3 |
438,0 |
2,28 |
|
UB 1016 × 305 × 494 |
1036,0 |
309,0 |
31,0 |
54,0 |
629,1 |
494,0 |
2,02 |
|
UB 1016 × 305 × 584 |
1056,0 |
314,0 |
36,0 |
64,0 |
743,7 |
584,0 |
1,71 |
Розміри та вага 1 метра двотавра універсального колонного
|
Найменування двотаврової балки (EN 10365) |
Номінальні розміри (EN 10365), мм |
Площа поперечного перерізу (EN 10365), см2 |
Масса 1 м (EN 10365), кг |
Приблизна кількість метрів у тонні |
|||
|
h |
b |
s |
t |
||||
|
UC 152 × 152 × 23 |
152,4 |
152,2 |
5,8 |
6,8 |
29,2 |
23,0 |
43,48 |
|
UC 152 × 152 × 30 |
157,6 |
152,9 |
6,5 |
9,4 |
38,3 |
30,0 |
33,33 |
|
UC 152 × 152 × 37 |
161,8 |
154,4 |
8,0 |
11,5 |
47,1 |
37,0 |
27,03 |
|
UC 203 × 203 × 46 |
203,2 |
203,6 |
7,2 |
11,0 |
58,7 |
46,1 |
21,69 |
|
UC 203 × 203 × 52 |
206,2 |
204,3 |
7,9 |
12,5 |
66,3 |
52,0 |
19,23 |
|
UC 203 × 203 × 60 |
209,6 |
205,8 |
9,4 |
14,2 |
76,4 |
60,0 |
16,67 |
|
UC 203 × 203 × 71 |
215,8 |
206,4 |
10,0 |
17,3 |
90,4 |
71,0 |
14,08 |
|
UC 203 × 203 × 86 |
222,2 |
209,1 |
12,7 |
20,5 |
109,6 |
86,1 |
11,61 |
|
UC 254 × 254 × 73 |
254,1 |
254,6 |
8,6 |
14,2 |
93,1 |
73,1 |
13,68 |
|
UC 254 × 254 × 89 |
260,3 |
256,3 |
10,3 |
17,3 |
113,3 |
88,9 |
11,25 |
|
UC 254 × 254 × 107 |
266,7 |
258,8 |
12,8 |
20,5 |
136,4 |
107 |
9,35 |
|
UC 254 × 254 × 132 |
276,3 |
261,3 |
15,3 |
25,3 |
168,1 |
132,0 |
7,58 |
|
UC 254 × 254 × 167 |
289,1 |
265,2 |
19,2 |
31,7 |
212,9 |
167,0 |
5,99 |
|
UC 305 × 305 × 97 |
307,9 |
305,3 |
9,9 |
15,4 |
123,4 |
96,9 |
10,32 |
|
UC 305 × 305 × 118 |
314,5 |
307,4 |
12,0 |
18,7 |
150,2 |
118,0 |
8,47 |
|
UC 305 × 305 × 137 |
320,5 |
309,2 |
13,8 |
21,7 |
174,4 |
137,0 |
7,30 |
|
UC 305 × 305 × 158 |
327,1 |
311,2 |
15,8 |
25,0 |
201,4 |
158,0 |
6,33 |
|
UC 305 × 305 × 198 |
339,9 |
314,5 |
19,1 |
31,4 |
252,4 |
198,0 |
5,05 |
|
UC 305 × 305 × 240 |
352,5 |
318,4 |
23,0 |
37,7 |
305,8 |
240,0 |
4,17 |
|
UC 305 × 305 × 283 |
365,3 |
322,2 |
26,8 |
44,1 |
360,4 |
283,0 |
3,53 |
|
UC 356 × 368 × 129 |
355,6 |
368,6 |
10,4 |
17,5 |
164,3 |
129,0 |
7,75 |
|
UC 356 × 368 × 153 |
362,0 |
370,5 |
12,3 |
20,7 |
194,8 |
153,0 |
6,54 |
|
UC 356 × 368 × 177 |
368,2 |
372,6 |
14,4 |
23,8 |
225,5 |
177,0 |
5,65 |
|
UC 356 × 368 × 202 |
374,6 |
374,7 |
16,5 |
27,0 |
257,2 |
202,0 |
4,95 |
|
UC 356 × 406 × 235 |
381,0 |
394,8 |
18,4 |
30,2 |
299,0 |
235,0 |
4,26 |
|
UC 356 × 406 × 287 |
393,6 |
399,0 |
22,6 |
36,5 |
365,7 |
287,0 |
3,48 |
|
UC 356 × 406 × 340 |
406,4 |
403,0 |
26,6 |
42,9 |
433,0 |
340,0 |
2,94 |
|
UC 356 × 406 × 393 |
419,0 |
407,0 |
30,6 |
49,2 |
500,6 |
393,0 |
2,54 |
|
UC 356 × 406 × 467 |
436,6 |
412,2 |
35,8 |
58,0 |
594,9 |
467,0 |
2,14 |
|
UC 356 × 406 × 509 |
446,0 |
416,0 |
39,1 |
62,7 |
649,0 |
509,0 |
1,96 |
|
UC 356 × 406 × 551 |
455,6 |
418,5 |
42,1 |
67,5 |
701,9 |
551,0 |
1,81 |
|
UC 356 × 406 × 592 |
465,0 |
421,0 |
45,0 |
72,3 |
754,9 |
592,0 |
1,69 |
|
UC 356 × 406 × 634 |
474,6 |
424,0 |
47,6 |
77,0 |
807,5 |
634,0 |
1,58 |
|
UC 356 × 406 × 677 |
483,0 |
428,0 |
51,2 |
81,5 |
863,4 |
677,0 |
1,48 |
|
UC 356 × 406 × 744 |
498,0 |
432,0 |
55,6 |
88,9 |
948,1 |
744,0 |
1,34 |
|
UC 356 × 406 × 818 |
514,0 |
437,0 |
60,5 |
97,0 |
1043,3 |
818,0 |
1,22 |
|
UC 356 × 406 × 900 |
531,0 |
442,0 |
65,9 |
106,0 |
1149,2 |
900,0 |
1,11 |
|
UC 356 × 406 × 990 |
550,0 |
448,0 |
71,9 |
115,0 |
1262,4 |
990,0 |
1,01 |
|
UC 356 × 406 × 1086 |
569,0 |
454,0 |
78,0 |
125,0 |
1385,8 |
1086,0 |
0,92 |
|
UC 356 × 406 × 1202 |
580,0 |
471,0 |
95,0 |
130,0 |
1530,6 |
1202,0 |
0,83 |
|
UC 356 × 406 × 1299 |
600,0 |
476,0 |
100,0 |
140,0 |
1654,8 |
1299,0 |
0,77 |
Розміри та вага 1 метра двотавра з нахилими внутрішніми гранями
|
Позначення двотаврової балки (EN 10365) |
Номінальні розміри (EN 10365), мм |
Площа поперечного перерізу (EN 10365), см2 |
Масса 1 м (EN 10365), кг |
Приблизна кількість метрів у тонні |
|||
|
h |
b |
s |
t |
||||
|
IPN 80 |
80,0 |
42,0 |
3,9 |
5,9 |
7,6 |
5,9 |
169,49 |
|
IPN 100 |
100,0 |
50,0 |
4,5 |
6,8 |
10,6 |
8,3 |
120,48 |
|
IPN 120 |
120,0 |
58,0 |
5,1 |
7,7 |
14,2 |
11,1 |
90,09 |
|
IPN 140 |
140,0 |
66,0 |
5,7 |
8,6 |
18,2 |
14,3 |
69,93 |
|
IPN 160 |
160,0 |
74,0 |
6,3 |
9,5 |
22,8 |
17,9 |
55,87 |
|
IPN 180 |
180,0 |
82,0 |
6,9 |
10,4 |
27,9 |
21,9 |
45,66 |
|
IPN 200 |
200,0 |
90,0 |
7,5 |
11,3 |
33,4 |
26,2 |
38,17 |
|
IPN 220 |
220,0 |
98,0 |
8,1 |
12,2 |
39,5 |
31,1 |
32,15 |
|
IPN 240 |
240,0 |
106,0 |
8,7 |
13,1 |
46,1 |
36,2 |
27,62 |
|
IPN 260 |
260,0 |
113,0 |
9,4 |
14,1 |
53,3 |
41,9 |
23,87 |
|
IPN 280 |
280,0 |
119,0 |
10,1 |
15,2 |
61,0 |
47,9 |
20,88 |
|
IPN 300 |
300,0 |
125,0 |
10,8 |
16,2 |
69,0 |
54,2 |
18,45 |
|
IPN 320 |
320,0 |
131,0 |
11,5 |
17,3 |
77,7 |
61,0 |
16,39 |
|
IPN 340 |
340,0 |
137,0 |
12,2 |
18,3 |
86,7 |
68,0 |
14,71 |
|
IPN 360 |
360,0 |
143,0 |
13,0 |
19,5 |
97,0 |
76,1 |
13,14 |
|
IPN 380 |
380,0 |
149,0 |
13,7 |
20,5 |
107,0 |
84,0 |
11,90 |
|
IPN 400 |
400,0 |
155,0 |
14,4 |
21,6 |
117,7 |
92,4 |
10,82 |
|
IPN 450 |
450,0 |
170,0 |
16,2 |
24,3 |
146,9 |
115,0 |
8,70 |
|
IPN 500 |
500,0 |
185,0 |
18,0 |
27,0 |
179,4 |
141,0 |
7,09 |
|
IPN 550 |
550,0 |
200,0 |
19,0 |
30,0 |
212,0 |
166,0 |
6,02 |
|
IPN 600 |
600,0 |
215,0 |
21,6 |
32,4 |
253,7 |
199,0 |
5,03 |
Як самостійно розрахувати вагу двотавра?
Іноді доводиться розраховувати масу, лише знаючи орієнтовно на двотавр розміри - таблиця з довідковими даними не завжди буває під рукою. У подібних ситуаціях виконується простий, але дуже приблизний розрахунок, для якого поперечний переріз балки представляють у вигляді трьох прямокутників.
У цьому конкретному випадку переріз двотаврової балки симетричний. Тому достатньо розрахувати лише площу двох прямокутників, які умовно заміщають стінку і одну з полиць.
Sдвотавру = Sстінки + 2Sполиці.
Sстінки = (h – 2t) * s
Sполиці = b * t
Маса двотавра в нашому випадку розраховується за формулою:
M = S * ρ * L
де ρ – щільність сталі (7790…7900 кг/м3);
L – довжина проката в метрах:
Але обчислення за цим методом дає змогу розрахувати вагу двотаврової балки дуже приблизно. Причому залежно від форми профілю похибка може становити від 12 до 30 відсотків. Як альтернатива доцільніше скористатися онлайн-калькулятором двотавра. Це дуже зручно і швидко, але розміри профілю необхідно вводити в міліметрах. Потрібно зазначити, що навіть у разі використання спеціальних програм і додатків похибка буде досить суттєвою, оскільки фактична маса профілю значною мірою залежить від його фактичних розмірів і граничних відхилень, які не можуть бути враховані повною мірою за теоретичних розрахунків.
Як визначити питому вагу за таблицею ДСТУ або ГОСТ
Якщо у вас в наявності новий прокат і вам потрібно дізнатися скільки важить двотавр, найпростіший спосіб визначити масу, використовуючи маркування. Воно наноситься на стінку балки і дозволяє відразу визначити її номер і стандарт виготовлення. Знайшовши в електронному або друкованому варіанті відповідний нормативний документ, просто вибираєте в довідковій таблиці номер профілю і його відповідну масу.
Складніше, якщо необхідно визначити вагу двотаврової балки в разі, коли на металопрокаті відсутнє або не читається маркування. Ключове завдання - правильно визначити тип металопрокату. Можна скористатися алгоритмом:
- Визначити, який виріб перед вами: балка двотаврова гарячекатана або зварна. В останньому випадку на прокаті будуть зварні шви і для його ідентифікації використовуються стандарти, не зазначені в нашій статті.
- Визначити, чи є грані полиць похилими або паралельними. Це дасть змогу відразу встановити, даними якого стандарту необхідно оперувати.
- Зняти основні розміри профілю: висоту і ширину стінки, товщину і висоту полиць. Їх обов'язково переводять у міліметри, оскільки в стандартах усі величини вказані відповідно до міжнародної системи одиниць (СІ).
Виходячи з отриманих розмірів і типу профілю, визначається орієнтовний стандарт виробництва, номер і теоретична маса двотавра. Але, звісно, все ж потрібно постаратися знайти відповідний сертифікат якості на цей виріб - у цьому разі помилка буде виключена.
