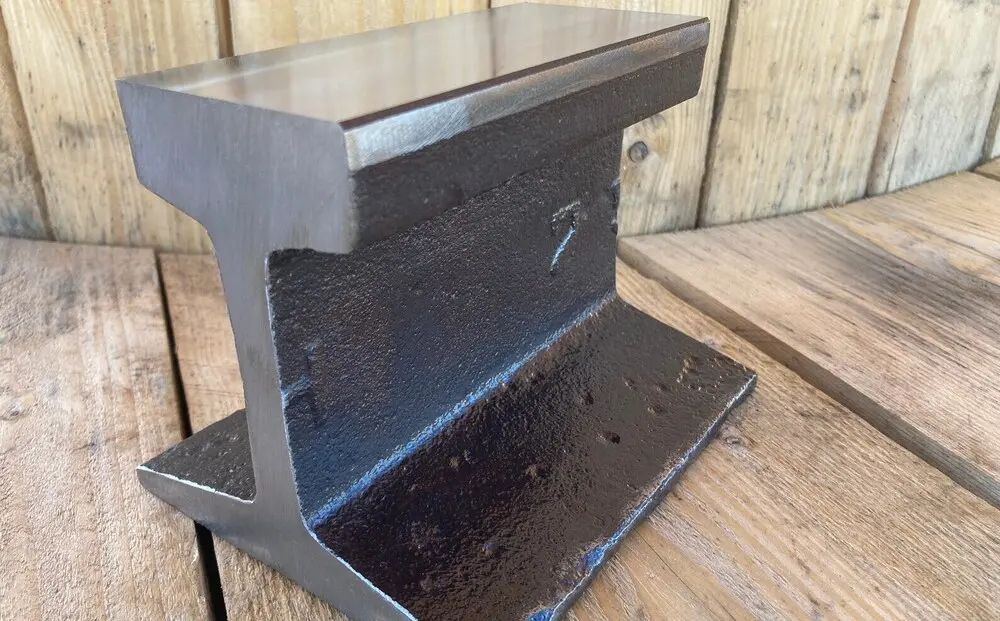

Фрагмент залізничної рейки — чудова заготовка для виготовлення наковальні. У домашній майстерні такий інструмент стане в пригоді, щоб розрубати метал, вирівняти або зігнути його, розплескати. Наковальня з рейки використовується для формування різних матеріалів і навіть для виготовлення блешень: сфера застосування обмежена тільки фантазією майстра.
Як зробити наковальню з рейки
Наковальня своїми руками для побутового використання часто виготовляється з великого швелера або іншого масивного металовиробу, але найкраща виходить з рейки. Різновидів їх досить багато: вони мають різну висоту, ширину основи та масу. Шукайте у друзів, знайомих, у пунктах приймання металобрухту, в інтернеті.
Для правильного розуміння покрокової інструкції з виготовлення слід знати, з яких частин складається рейка. Їх усього 3:
- головка — верхня сферична частина;
- підошва — плоска основа;
- шийка — з'єднує головку та підошву.
Перед тим як приступити до виготовлення наковальні, ознайомтеся з кресленнями: в інтернеті їх багато. Виберіть найбільш підхожий проєкт з урахуванням того, якого розміру рейку маєте. Серед різновидів наковалень для домашнього використання найбільше підходить однорога. Вона має плоску робочу частину (лице) з прямокутними гранями та конусоподібний ріг. Біля нього може бути круглий отвір діаметром 15—25 мм. Його використовують, пробиваючи отвори в металі та інших матеріалах. Також у ньому можна закріплювати інструменти.
Матеріали, які Вам знадобляться
Відмінна ковальська наковальня своїми руками виходить з частини кранової рейки з товстою шийкою. Але знайти її важко, доступнішими варіантами є залізничні рейки. Залежно від типу, їх 1 м погонний важить від 50 до 75 кг. Навіть із відрізка завдовжки 30 см вийде масивна наковальня, на якій зможете виконувати найскладніші операції з обробки металу.
Щоб зробити ідеальну наковальню, знадобляться інструменти на зразок фрезерного і шліфувального верстатів, які для багатьох недоступні. Розповімо, як зробити наковальню з рейки з мінімальним набором інструментів. Знадобиться болгарка з відрізними дисками, щоб видалити зайві частини рейки. З тією ж КШМ (кутовою шліфувальною машиною) для чорнової обробки металу використовують шліфувальні диски Р40, Р80. Верхню овальну частину рейки вирівнюють за допомогою такого ж диска, тільки плоского.
Для видалення іржі застосовують ручну щітку по металу і дротяну для болгарки. У важкодоступних місцях використовують електродриль з подібною щіткою. Для шліфування знадобиться болгарка з кругом і наждачним папером Р100—Р220 на липучці. До ідеального стану лице наковальні доводять вручну за допомогою наждачного паперу для сухої та вологої обробки. Зернистість поступово змінюють від Р320 до Р1000.
Інструкція з виготовлення наковальні в домашніх умовах
Інструкцій, як зробити наковальню своїми руками, в інтернеті багато, але навряд чи хоч одну з них можна використовувати від початку до кінця. Занадто багато відмінностей у кожного майстра: від матеріалу для наковальні до доступних йому інструментів. Потрібно творчо використовувати саму ідею і дотримуватися послідовності виготовлення:
- Почніть з видалення іржі щітками по металу: ручними, для болгарки, для електродриля.
- Наступний крок — це розмітка, за ним — порізка заготовки. На цих етапах потрібна акуратність. Чим точніше зробити розмітку і порізати по ній рейку, тим швидше і з меншими зусиллями пройде обробка поверхні.
- Після порізки приступають до грубої обробки грубозернистими дисками: роблять головку рейки плоскою, рогу надають конусну форму.
- Потім шліфують лице і ріг виробу.
Подбайте про засоби індивідуального захисту: іржа, шматки дротяної щітки, іскри металу і фрагменти наждачних матеріалів летять на всі боки.
Ріг — найбільш трудомістка частина наковальні. Спочатку грубою обробкою домагаються, щоб цей фрагмент максимально нагадував конус. Потім переходять до дисків з дрібнішою зернистістю і до шліфувальних кругів. Шліфування — відповідальний етап, на якому усувають найдрібніші дефекти на поверхні рога. Шліфуванню піддають також лице наковальні з боковинами, стежачи за тим, щоб кут між ними був 90°. Невелику ділянку між рогом і лицем можна залишити нешліфованою: вона призначена для рубки металу.
Розмітка заготовки
Рейка має досить складну конфігурацію, і щоб нанести на неї розмітку, потрібні певні навички. Радимо зробити лекала зі щільного паперу, прикласти їх до заготовки й окреслити. Якщо передбачаються труднощі з виготовленням складних конфігурацій у підошві та шийці рейки, можна обійтися без них. Буде не так красиво, але функціональність анітрохи не постраждає.
Для прикладу наведемо один з можливих варіантів проєкту:
- Для наковальні зі старої рейки відріжте заготовку завдовжки 300 мм.
- Основу вкорочують до 150 мм, відступивши від хвоста 50 мм, а з боку рога — 100.
- У підошві намічають місця засічок для болтів. Їх 4, розміщуються на рівній відстані від краю основи.
- Щоб розмітити ріг, проводять лінію точно посередині верхнього майданчика рейки.
- З цього боку рейки на відстані 100 мм від краю відкладають перпендикуляр, по ньому всередину відступають по 5 мм з кожного боку.
- Від цих точок до вершини проводять лінії, які утворюють трикутник.
Знизу ріг підтримує шийка рейки, обрізана навскоси, але про це далі.
Порізка заготовки
Рейку з нанесеною на неї розміткою ріжуть болгаркою. Якщо вона великогабаритна, зручніше користуватися КШМ з дисками 180 або 230 мм: процес піде швидше. За один прохід можна зробити повний поперечний розріз рейки. З дисками 250 мм працювати складніше, їх діаметра не завжди достатньо, щоб розрізати метал повністю. Розрізають на максимально можливу глибину, частіше змінюючи круги на нові. Якщо відрізаний елемент ще тримається, його відбивають ударом молотка.

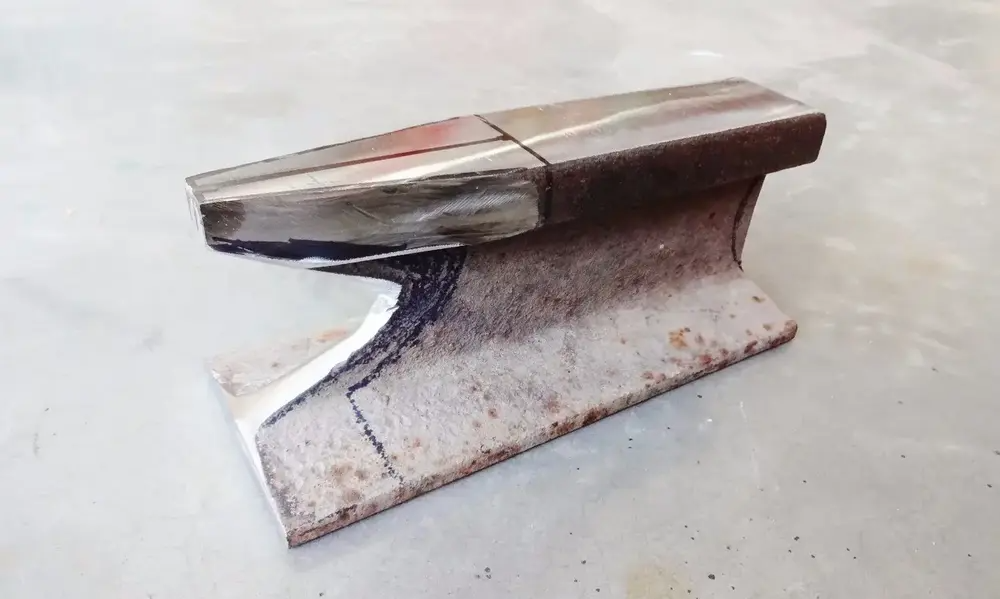

У наковальні своїми руками найважче зробити ріг. Потрібно в головці зробити надрізи по 5 мм з кожного боку на відстані 100 мм від кінця рейки. Потім ріжуть метал у напрямку до них, починаючи з крайньої точки майбутнього рога, де буде вістря. Після порізки сформується трикутник, якщо дивитися зверху. Доопрацювання рога попереду.
З боку рога рейку починають різати з підошви на відстані 100 мм від краю. Перпендикулярний підошві різ не доходить 30 мм до основи головки. Від самого краю рога в напрямку до цієї точки відрізають частину головки та шийки, формуючи трикутник, що підтримує ріг знизу. Щоб завершити створення основи, продовжують порізку рейки з боку хвоста наковальні. Для цього під самою головкою роблять на шийці паралельний проріз завдовжки 50 мм. Потім по розмітці ріжуть підошву і шийку до цієї точки під головкою, видаляють відрізаний фрагмент.
Обробка поверхні наковальні
Рейка не нова, на ній буде іржа і, можливо, сліди глибокої корозії. Обробку поверхні починають з видалення іржі ручною щіткою по металу. Далі в хід ідуть обдирочні щітки для кутової шліфувальної машини та електричного дриля. Інструменти застосовують залежно від доступності місця для обробки.
Далі настає черга зачищувальних кругів. Ними обробляється саморобна наковальня з рейки до видалення слідів корозії з металу. Одночасно з верхньої овальної частини рейки формують рівну плоску поверхню. Лице наковальні зачищають тільки плоскими кругами: спочатку Р40, потім Р80. Не перестарайтеся: знімайте метал, поки не зникнуть ямки і не більше.
Шліфують лице наковальні за допомогою болгарки з плоским диском, використовуючи наждачні круги на липучці. Переміщати інструмент слід з рівномірною швидкістю, проходячи за один раз всю наковальню від початку до кінця, щоб на металі залишався малюнок з близько розташованими «вихорами».
Не потрібно тиснути на інструмент: достатньо його ваги. Не скошуйте кути на кінці рейки: вони потрібні прямі. Завершивши основні роботи з виготовлення наковальні своїми руками з рейки, доводять її лице і ріг до дзеркального блиску. Обробляють спочатку ручним сухим шліфуванням наждачним папером Р320. Потім використовують мокре шліфування дрібнішим наждаком: від Р400 до Р1000.
Засічки для болтів
Для наковальні роблять кріплення. Один з варіантів — засічки для болтів. Щоб їх зробити, використовують болгарку зі шліфувальним диском завтовшки 3 мм. Диски швидко зношуються, потрібно заздалегідь подбати, щоб був їхній запас. На кожну виїмку завглибшки 6 мм під болти М10 піде щонайменше три диски.
Такий варіант кріплення занадто трудомісткий і витратний. Простіше розгорнути наковальню підошвою догори й зробити на ній кернером мітки для свердління, відступивши 15 мм від кожного краю. Використовуючи дриль і свердло 10 або 12 мм, роблять наскрізні отвори. У них вільно увійдуть болти з різьбленням відповідно М10, М12. Чим масивніша наковальня, тим потужнішим має бути кріплення.
Розміщення наковальні на пні або верстаку
Зробивши наковальню з рейки своїми руками, закріпіть її на пеньку або масивному шматку колоди. Для легкої наковальні достатньо пенька, до якого приєднують ручки з ременя, щоб переносити конструкцію. У верхнього зрізу має бути діаметр, достатній, щоб надійно і міцно утримувалася наковальня. Для основи годяться колоди з дерева твердої породи: дуба, ясена. Якщо такого матеріалу немає, зробіть обруч зі смужки заліза, стягнувши його болтами, а шурупами прикрутіть до пенька. Довжина колоди для кріплення масивної стаціонарної наковальні має бути 1,0–1,2 метра. Цього достатньо, щоб робоча частина наковальні перебувала на висоті 60—80 см, а колода на 40—60 см йшла в землю.
Для кріплення наковальні використовуйте анкерні болти по дереву, у яких шестигранний капелюшок під ключ, а не викрутку. Якщо саморобна наковальня масивна, використовуйте болти більшого розміру, наприклад, 12x160. Меншу наковальню утримають болти 10x90. Попередньо просвердліть у дереві отвори завглибшки на всю довжину болта. Діаметр свердла трохи менший, ніж болта, щоб забезпечити щільну посадку.
Якщо ж у вас уже є робоче приміщення або окрема зона для столярних і слюсарних робіт, оснащена верстаком, то можна розглянути опцію кріплення готової наковальні до нього. Зазвичай каркас таких столів виготовляється зі сталевих профілів або масивного дерев'яного бруса, тому їхньої міцності та жорсткості буде достатньо для розміщення подібного виробу. Найкращим варіантом для фіксації наковальні до верстака буде використання болтів з гайками. Таке рішення дозволить максимально ефективно задіяти наявні робочі поверхні без зведення нової габаритної конструкції.
Як бачимо, зробити наковальню своїми руками з відрізка старої рейки не так складно, як може здатися. Навіть з мінімальним набором інструментів з болгарки та електричного дриля завдання цілком посильне. Розміри наковальні залежать від того, якого типу рейку вдасться знайти. Для робіт з невеликими деталями згодиться і невелика. Для масивних металевих заготовок потрібна габаритна наковальня.

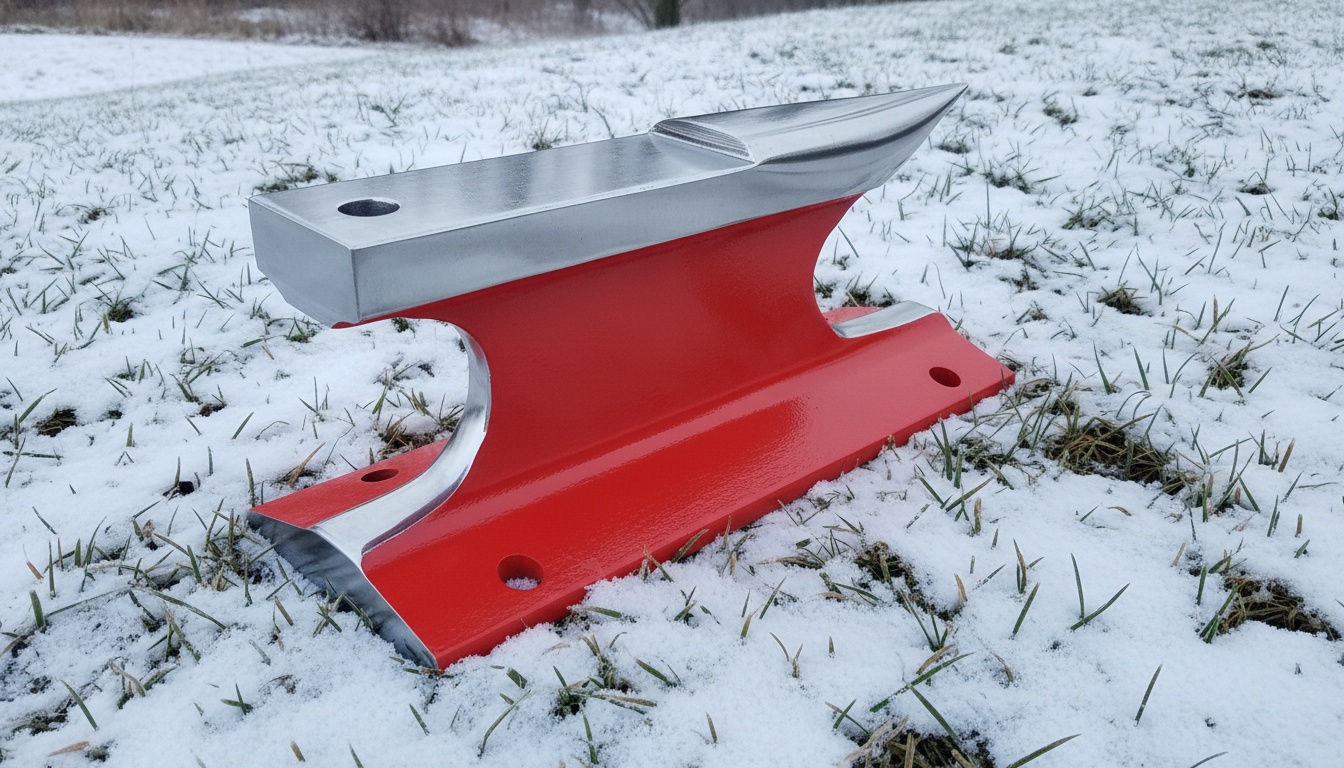

Саморобний виріб можна облагородити, надавши йому зовнішній лиск. Пофарбуйте всю наковальню, крім рога, лиця і його боковин нітроемаллю. У шийці рейки можна зробити заокруглення, від чого наковальня набуде витонченого вигляду. Це трохи складна і трудомістка операція, але якщо є час і бажання, варто спробувати. Тоді ваша наковальня буде не тільки корисною, а й красивою.
