Сталь Secure 500

  1. Главная
  2. Справочник
  3. Марки стали
  4. Стали легированные и специальные сплавы
  5. Сталь Secure 500

Характеристика стали Secure 500

Специальная конструкционная сталь, обладающая высокой прочностью и твердостью. Поставляется Secure 500 уже в закаленном и отпущенном состоянии и с заданными баллистическими свойствами. Стандартно производится в виде горячекатаного листового проката толщиной 3...90 мм, но по согласованию возможна поставка проката в интервале толщин от 90,1 до 150,0 мм. Вся продукция отличается высоким качеством поверхности и минимальными отклонениями в размерах.

Химические свойства

Secure 500 – низколегированная и высококачественная сталь. Она хорошо раскислена, отличается минимальным присутствием остаточных примесей серы и фосфора и мелкозернистой структурой. Сталь может содержать технические следы титана, ниобия и бора.

Химический состав стали Secure 500 (лист толщиной до 50,00 мм)  в соответствии с плавочным анализом, %

C

Si

Mn

P

S

Cr

Mo

Ni

Al

не более 0,32

не более 0,40

не более 1,00

не более

0,015

не более

0,005

не более 1,50

не более 0,50

не более 0,70



не более

0,110



сталь secure 500 толщиной менее 50 мм

 Приблизительный состав сплава

Химический состав стали Secure 500 (лист толщиной более 50,00 мм)  в соответствии с плавочным анализом, %

C

Si

Mn

P

S

Cr

Mo

Ni

Al

не более 0,32

не более 0,40

не более 0,50

не более 0,015

не более 0,005

не более 1,50

не более 0,60

не более 3,70



не более 0,050

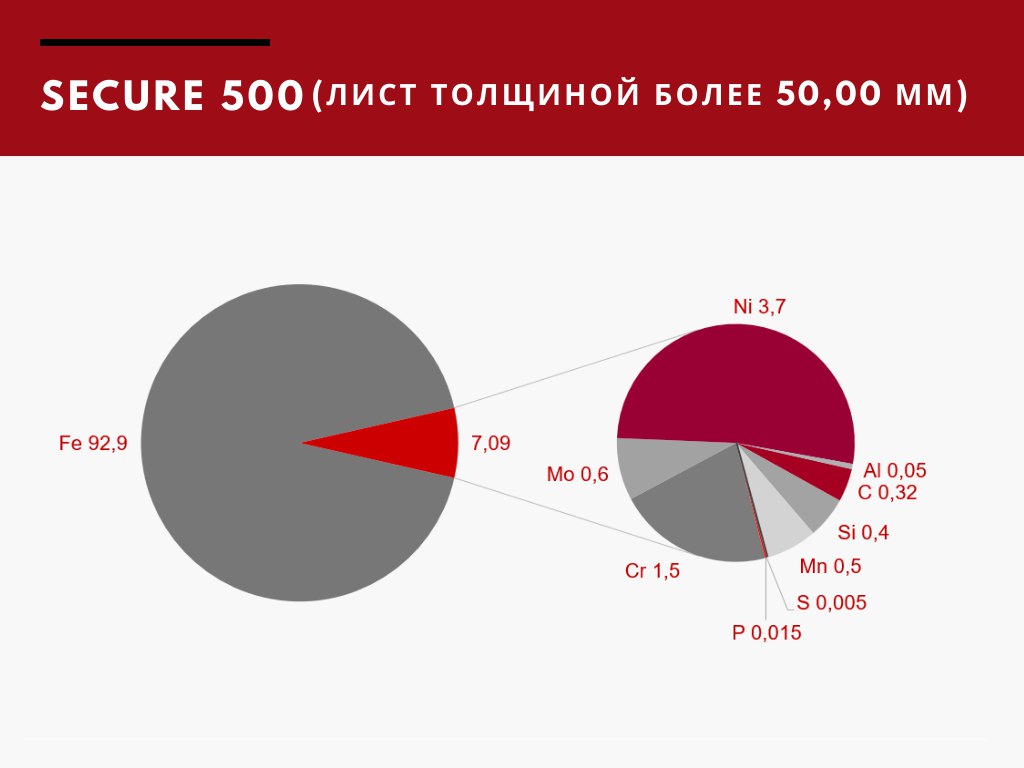

сталь secure 500 более 50 мм

 Приблизительный состав сплава

Физико-механические свойства

Secure 500 поставляется после закалки с отпуском, что способствует однородности свойств по всей толщине и длине проката. Для стали свойственны высокие параметры твердости, механической прочности и устойчивости к баллистической угрозе.

В Secure 500 проявляется склонность к отпускной хрупкости, но может свариваться с применением специальных присадочных материалов. Также она может обрабатываться с применением плазменной и лазерной резки и подвергаться холодной формовке.

При сварочной и механической обработке стоит строго придерживаться рекомендаций производителя и соблюдать температурный режим воздействия, так как при нагреве выше 200 ⁰С Secure 500 теряет свои баллистические и прочностные свойства. По этой же причине сталь нельзя подвергать дополнительной термической обработке.

Механические свойства стали Secure 500 в соответствии со спецификацией производителя

Толщина проката, мм

Типові механічні властивості сплаву

Твердость, HBW

Межа плинності, МПа

Тимчасовий спротив, МПа

Подовження, A5, %

Робота удару при -40°С, Дж

3,0…90,0

480…530

1300

1600

не менее 9

25

Применение: Механические свойства определяются при комнатной температуре. Испытания на твердость проводятся согласно ISO 6506-1. Для подтверждения баллистических свойств проводится экспертиза и сертификация по требованию заказчика, стандартно пулепробивная стойкость стали Secure 500 определяется для проката толщиной до 14,5 мм в соответствии с внутренним регламентом TKSE.

Сталь Secure 500 довольно широко используется в качестве аппликационной и структурной брони. Она вариативно применяется при изготовлении бронированного автомобильного и гусеничного транспорта и средств индивидуальной броневой защиты.

Сталь также подходит и для гражданских целей. Она применяется в строительстве и при производстве высоконагруженной спецтехники.

Аналоги стали Secure 500 в международной практике

Евросоюз

30CrMoNb5-2, 30NiCrMo 14-5

Материал написан на основе информационно-публицистических материалов компании ThyssenKrupp Steel Europe-Druckschrift.
