Ваш город
smc@metinvestholding.com
Написать письмо
smc@metinvestholding.com
0 800 30 30 70
Позвонить
0 800 30 30 70
Заказать звонок
Войти

Зарегистрироваться

Сталь С345

  1. Главная
  2. Справочник
  3. Марки стали
  4. Стали низколегированные
  5. Сталь С345

Характеристика стали С345

Сталь, целевое назначение которой – промышленное, гражданское, гидротехническое строительство. Цифровое обозначение в маркировке стали указывает на то, что ее класс прочности – 345. Поставляется сталь С345 в виде горячекатаного фасонного проката, листа и широкой полосы.

Химические свойства

С345 – микролегированная низкоуглеродистая сталь. Массовая доля мышьяка, серы и фосфора соответственно составляет не более 0.15, 0.035 и 0.03%. В зависимости от вида используемой руды допускается присутствие следов кислоторастворимого алюминия и титана в прокате в количестве не более 0,020 процентов.

По согласованию с заказчиком допускается увеличение массовой доли меди до 0,30%, но в этом случае в маркировке стали обязательно дописывается буква «Д».

Химический состав стали С345 в процентном соотношении по ГОСТ 27772

C

Si

Mn

Ni

S

P

Cr

Cu

Fe

до 0,15

до 0,80

1,3…1,7

до 0,30

до 0,04

до 0,04

до 0,30

0,15

̴ 96

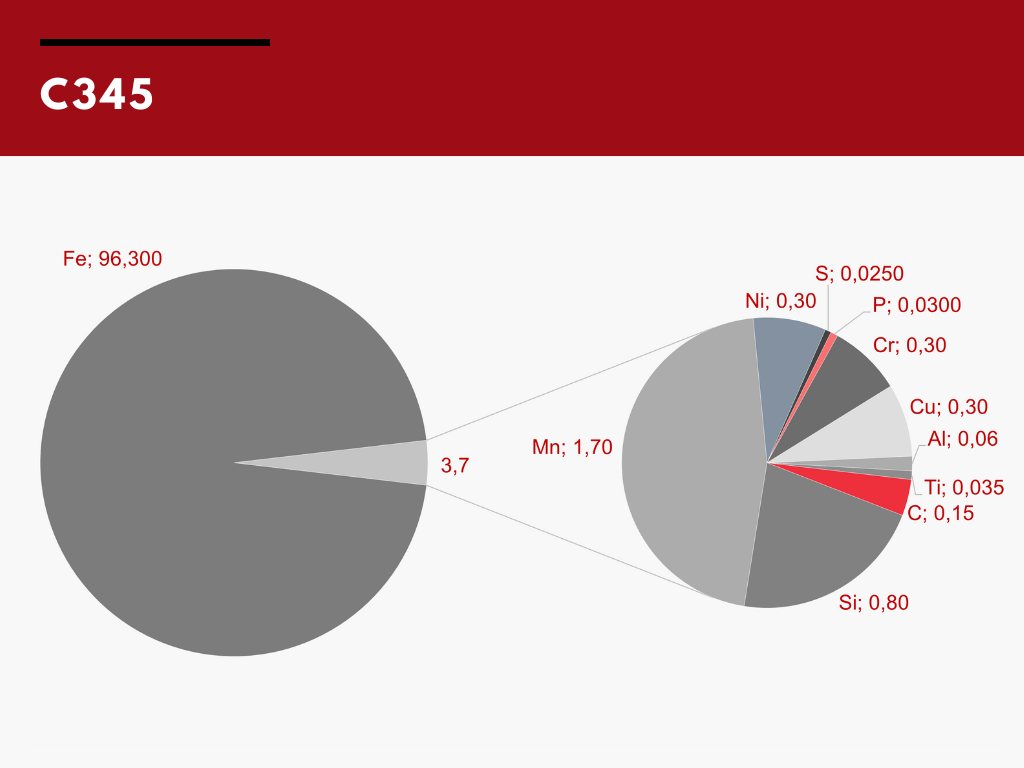

Химический состав стали С345

Приблизительный состав сплава

Физико-механические свойства стали С345

Имея в своем составе невысокую массовую долю углерода, сталь С345 характеризуется хорошей свариваемостью. Также при соблюдении технологии она не склонна к отпускной хрупкости и образованию флокенов.

При этом у нее достаточно высокие параметры твердости. С345 в меру пластична, хорошо сопротивляется старению и характеризуется невысокой вязкостью. Для оптимизации отдельных физико-механических свойств допускается применение термической обработки.

Уровень прочностных свойств стали является определяющим для ее использования в строительной отрасли, при том ее предел текучести составляет 345 МПа при толщине проката до 10 мм. По мере увеличения толщины прочностные параметры С345 несколько снижаются. Сталь имеет четыре категории по хладостойкости, что также отражается в ее маркировке.

Физико-механические свойства фасонного проката из С345 по ГОСТ 27772

Марка стали

Толщина сечения, мм

σт МПа

σв, МПа

δ5, %

KCU-20,

Дж/см2

Ψ, %

С345

от 4,0 до 10,0

345

490

21

39

--

от 10,0 до 20,0

325

470

от 20,0 до 40

305

460

Применение

Сталь С345 довольно массово используется при изготовлении сварных, сборочно-разборных и неразборных металлоконструкций различного промышленного и социального назначения. Также ее применяют при строительстве мостов и других конструкций, испытывающих значительные статические и динамические нагрузки.

Аналоги С345 в международной практике

Германия

St 2-3N

Евросоюз

S355 J2G3

КНР

16Mn

Россия

09Г2С, 12Г2С
