Сталь S420NL

Характеристики сталі S420NL

Легована спеціальна сталь конструкційного призначення. Поставляється нормалізованою або після нормалізації прокатки, має мінімальну межу плинності 420 МПа при товщині прокату до 16 мм включно. Застосовується для виготовлення зварних конструкцій звичайного і підвищеного класу надійності, в тому числі північних варіантів. Виготовляється відповідно до вимог європейського стандарту EN 10025-3 та його українського аналога ДСТУ EN 10025-3 у вигляді перерізів, фасонних виробів та плоского прокату товщиною до 250 мм включно. За Європейською класифікацією сталей їй присвоєно номер 1,8912.

Хімічні властивості

Сталь є легованим низьковуглецевим сплавом. Крім традиційних легуючих компонентів (кремній, марганець, алюміній), сталь S420NL може містити ніобій, ванадій, молібден, нікель та інші елементи, що сприяють підвищенню міцності та ударної в'язкості. Мікроструктура сталі дрібнозерниста і високооднорідна. Марка S420NL має відмінну зварюваність і здатність чинити опір навантаженням і поширенню тріщин при температурі до -50 °C.

Хімічний склад сталі S420NL відповідно до ДСТУ EN 10025-3, %

C	Si	Mn	Nb	S	P	Cr	V	Al загальний	Ti	Ni	Cu	Mo	N
≤ 0,20	≤ 0,60	1,00…1,70	≤ 0,05	≤ 0,020	≤ 0,025	≤ 0,30	≤ 0,20	≤ 0,02	≤ 0,05	≤ 0,80	≤ 0,55	≤ 0,10	≤ 0,025

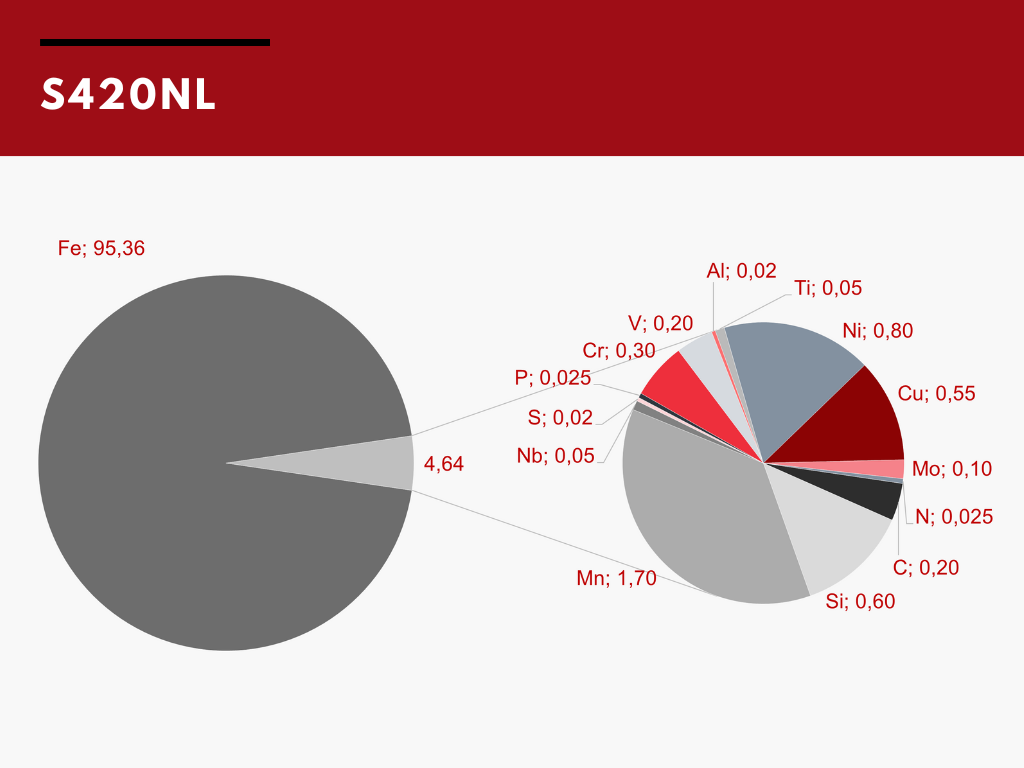

Хімічний склад сталі S420NL

Приблизний склад сталі S420NL

Фізико-механічні властивості сталі S420NL

Сталь не схильна до міжкристалітного розтріскування і крихкого руйнування. Має оптимальне поєднання міцності та пластичності, що робить її зручною в обробці. Має високий поріг холодноламкості, підвищену ударну в'язкість та гарну пластичність. Робота удару при температурі -50 ° С у марки S420NL повинна становити не менше 27 Дж.

Сталь S420NL може зварюватися без обмежень та попереднього прогріву ручними та механізованими видами зварювання. Не виявляє схильності до флокеноутворення та відпускної крихкості. Вона також досить технологічна в різальній та слюсарно-механічній обробці.

Механічні властивості сталі S420NL по ДСТУ EN 10025-3

Товщина прокату, мм	Мінімальна межа плинності R_eH, МПа	Тимчасовий опір R_m, МПа	Мінімальне відносне подовження, %
≤ 16	420	520…680	19
16…40 включ.	400
40…63 включ.	390
63…80 включ.	370	520…680	18
80…100 включ.	360	520…680	18
100…150 включ.	340	500…650	18
150…200 включ.	330
200…250 включ.	320

Застосування

Як конструкційний матеріал, сталь S420NL затребувана у багатьох галузях сучасної промисловості, інжинірингу та сільського господарства. Але в основному її використовують для виготовлення будівельних зварних металоконструкцій, що функціонують в умовах високих і змінних навантажень.
