Сталь S355K2

Характеристика сталі S355K2

Низьковуглецева нелегована сталь. Якісна конструкційна. Характеризується хорошими міцнісними якостями та демонструє непогану холодостійкість.

Поставляється у вигляді різноманітного гарячекатаного прокату – листа, широкої смуги, сортових та фасонних профілів. Є продукцією масового споживання, але особливо затребувана в будівництві та в машинобудуванні. Номер згідно з європейським стандартом EN 10025-2 – 1.0596. До 2004 року позначалася як S355K2G4, однак із запровадженням оновленої редакції стандарту маркування спростилося. Залежно від виду продукції та вимог споживачів, прокат марки S355K2 може поставлятися в наступних станах: після нормалізованої прокатки або нормалізації (+N), після термомеханічної прокатки (+М) або в гарячекатаному стані без додаткової обробки (+AR).

Хімічні властивості

Сталь містить невелику кількість вуглецю (С) та є нелегованою конструкційною. Крім заліза і вуглецю в її склад входять загальнодоступні хімічні елементи, такі як кремній (Si) та марганець (Mn) інші елементи можуть бути присутніми в мінімальних кількостях як технологічні домішки.

Хімічний склад сталі S355K2 відповідно до ДСТУ EN 10025-2, %

Товщина прокату, мм	C	Si	Mn	S	Р	Cu
До 40 включно	≤ 0,20	≤ 0,55	≤ 1,60	≤ 0,025	≤ 0,025	≤ 0,55
Більше 40	≤ 0,22	≤ 0,55	≤ 1,60	≤ 0,025	≤ 0,025	≤ 0,55

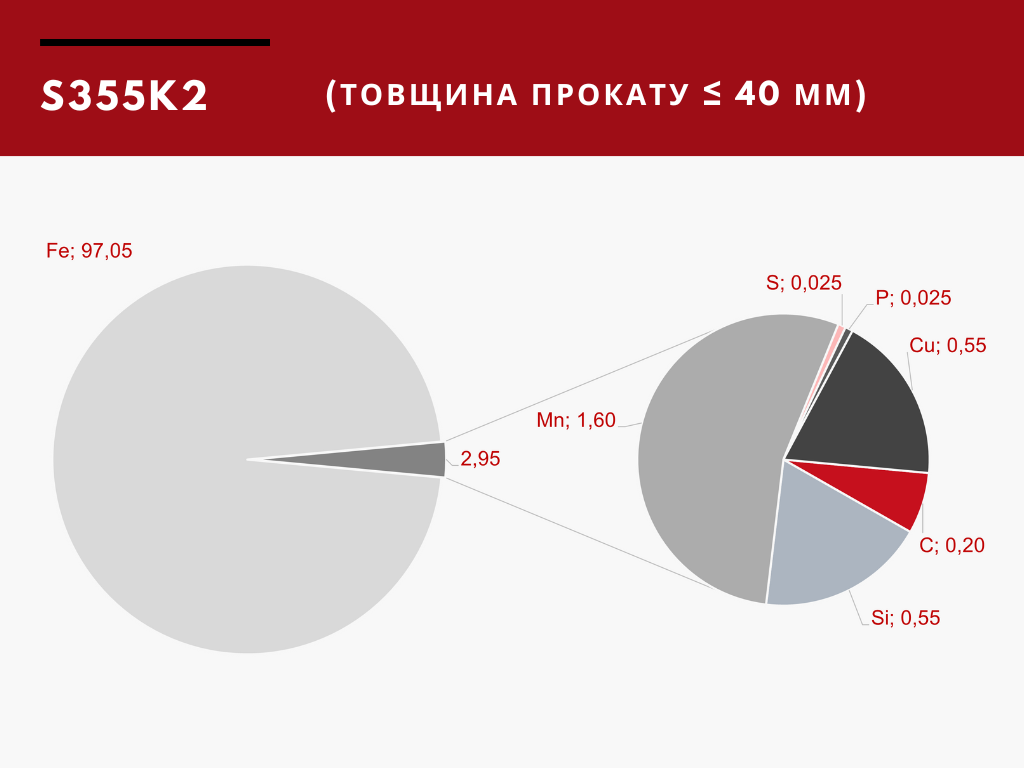

Хімічний склад сталі S355K2

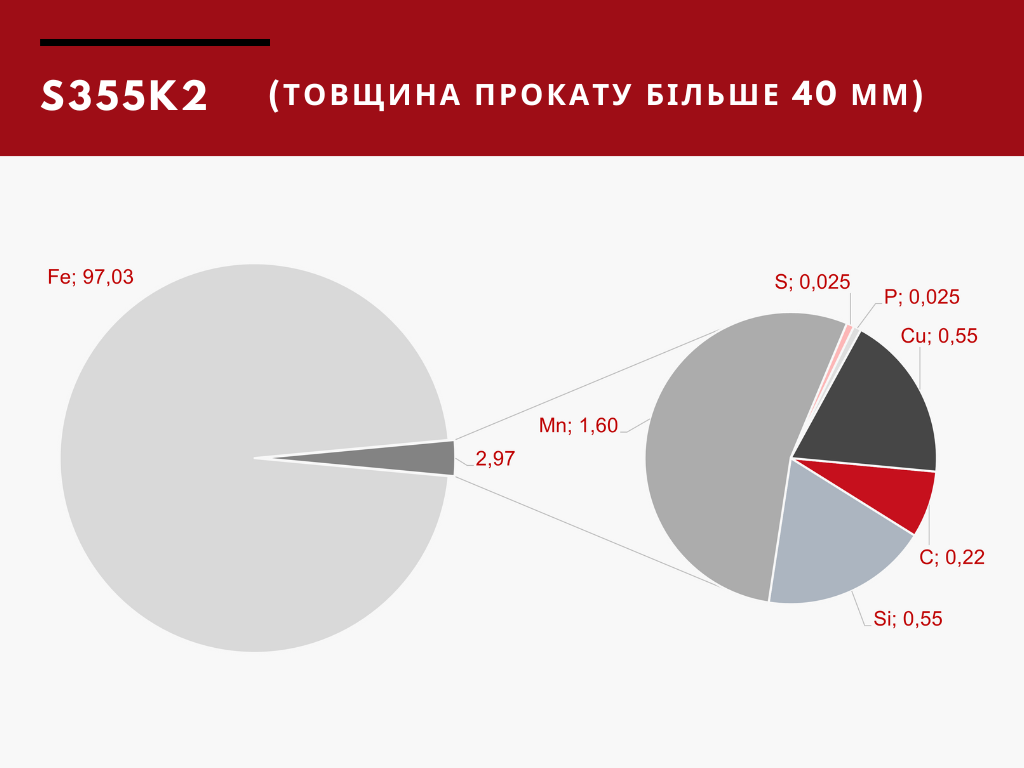

Хімічний склад сталі S355K2 товщина прокату быльше 40 ммна п

Фізико-механічні властивості

S355K2 відрізняється однорідністю металу і демонструє демонструє хороші показники міцності. Вона має досить високу межу плинності, так при товщині прокату до 16,0 мм вона становить мінімум 355 МПа. При цьому сталь демонструє підвищені значення роботи удару при температурі -20°С у порівнянні з іншими марками групи S355, які випускаються за стандартом EN 10025-2 та його українським аналогом ДСТУ EN 10025-2 (для продукції товщиною до 150 мм включно – не менше 40 Дж).

Сталь добре зварюється ручним, напівавтоматичним та автоматичним електродуговим зварюванням. Не виявляє схильність до відпускної крихкості. Флокенонечутлива.

Механічні властивості сталі S355K2 за ДСТУ EN 10025-2

Товщина прокату, мм	Мінімальна межа плинності ReH, МПа	Тимчасовий опір Rm, МПа
Менше 3	355	510…680
3…16 включ.	355	470…630
16…40 включ.	345
40…63 включ.	335
63…80 включ.	325	470…630
80…100 включ.	315	470…630
100…150 включ.	295	450…600
150…200 включ.	285
200…250 включ.	275
250…400 включ.	265

Застосування

Може використовуватися для виготовлення динамічно навантажених зварних металоконструкцій, у тому числі працюючих при негативних температурах.. Також затребувана як конструкційний матеріал при виробництві:
