Сталь S355J2C

Характеристика сталі S355J2C

Вуглецева конструкційна сталь широкого індустріального застосування, у якої при товщині до 16 мм мінімальна межа плинності становить не менше 355 МПа. При цьому сталь придатна до холодного профілювання, на що вказує літера "С" у її позначенні. Прокат із сталі S355J2C піддається випробуванням на ударний вигин при температурі -20°С. Продукція виготовляється відповідно до вимог європейського стандарту EN 10025-2 та його української версії ДСТУ EN 10025-2.

Номер із класифікації Євросоюзу – 1.0579. Марка S355J2C випускається у вигляді різноманітного металопрокату: листа та широкої смуги, сортових та фасонних профілів. Поставляється в гарячекатаному стані (S355J2C+AR), а також після різних видів обробки в потоці стану або поза ним: нормалізуючої прокатки або нормалізації (S355J2C+N), термомеханічної прокатки (S355J2C+M).

Хімічні властивості

Низьковуглецева сталь, розкислена кремнієм і марганцем, що має однорідну структуру. Метод виплавки залишається на розсуд виробника, проте стандарт не допускає застосування мартенівського способу. Крім типових розкислювачів та домішок сірки (S) та фосфору (P) може містити мінімальні кількості інших елементів (Cr, Ni, Cu та ін.), що не виводять сталь із розряду нелегованих. Зазначені домішки не впливають на структуру, механічні та службові властивості сталі.

Хімічний склад сталі S355J2C у співвідношенні за ДСТУ EN 10025-2,%

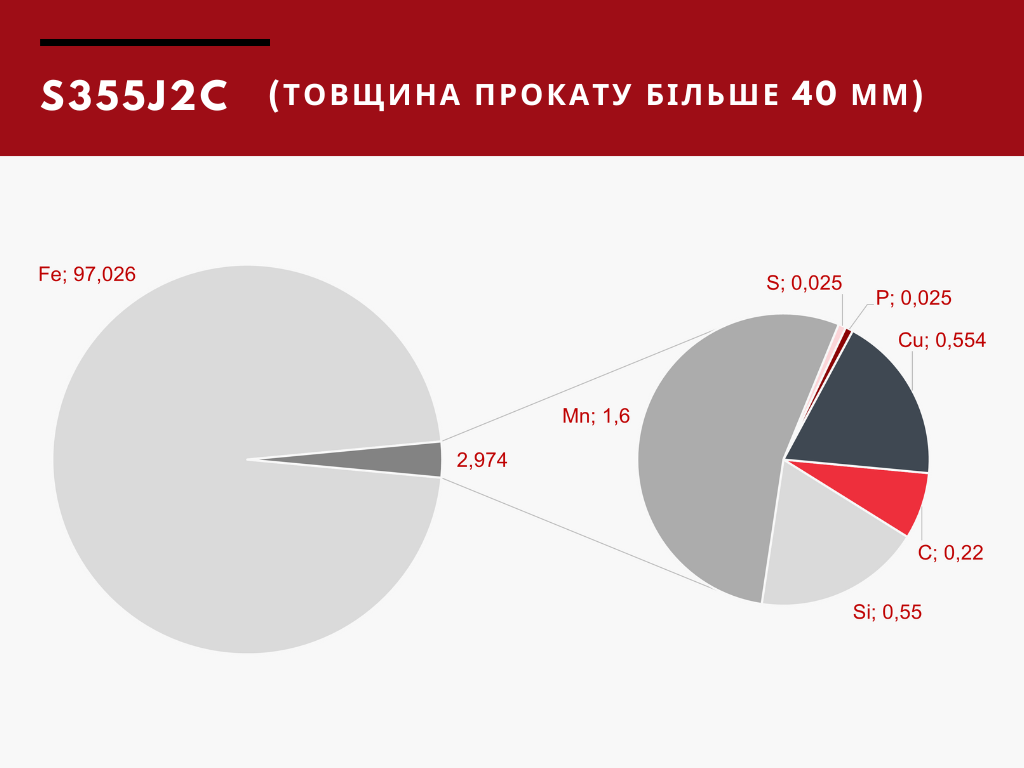

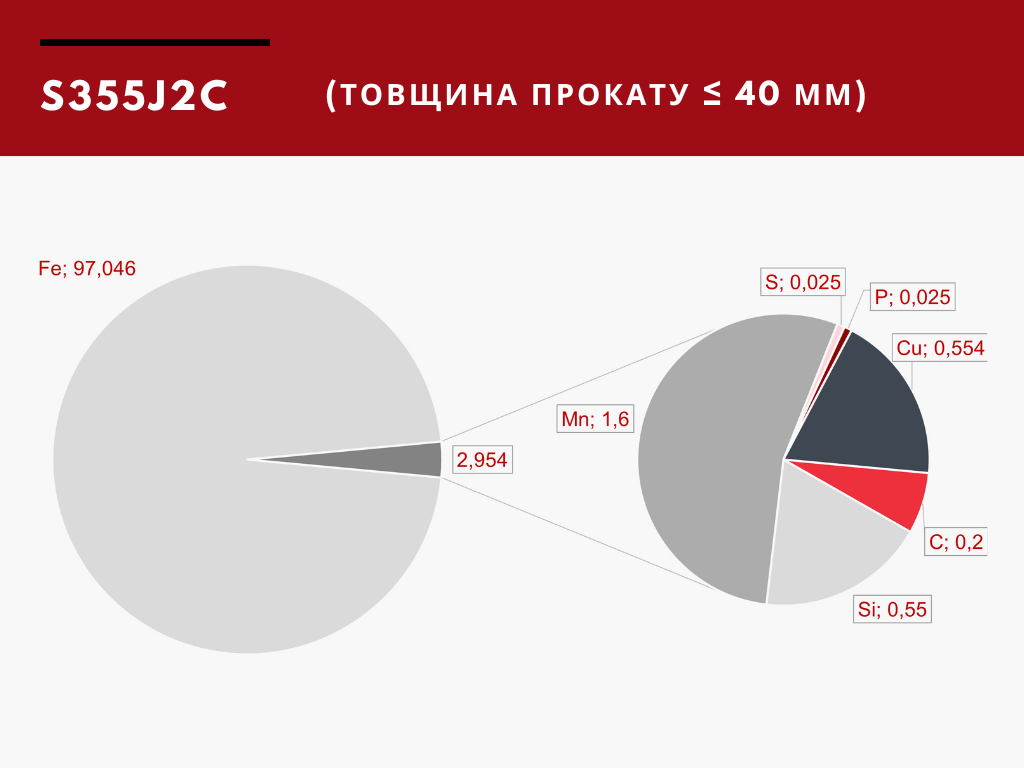

Приблизний склад сталі S355J2C

Фізико-механічні властивості сталі S355J2C

S355J2C має оптимальне поєднання пластичності та міцності. Вона добре сприймає первинні деформації та відмінно піддається різним видам обробки тиском та механічною обробкою.

Сталь виявляє типові для маловуглецевих марок магнітні та електричні властивості. При цьому вона може зварюватися без обмежень різними способами ручного та автоматизованого зварювання без попереднього підігріву та фінішної термообробки. Флокенонечутлива і не виявляє схильності до тріщиноутворення під час відпуску.

Механічні властивості сталі S355J2C ДСТУ EN 10025-2

Застосування

Сталь широко використовується в промисловому та цивільному будівництві та мостобудуванні для створення металоконструкцій на основі болтових, клепанних та зварних з'єднань. З неї також виготовляють корпусні та функціональні деталі різних механізмів та агрегатів для важкої та легкої промисловості, гірничодобувної та рудопереробної галузі.

Аналоги сталі S355J2C у міжнародній практиці
