Сталь P265GH

Характеристика сталі P265GH

Нелегована котельна сталь має мінімальну межу плинності 265 МПа при товщині прокату до 16 мм включно. Відноситься до спеціалізованих марок, призначених для виготовлення деталей та частин котлів та судин, що працюють під тиском та в умовах підвищених температур. Поставляється у вигляді гарячекатаного листа та згідно з європейською класифікацією має номер 1.0425. Вимоги до продукції обумовлюються європейським стандартом EN 10028-2 та його українським аналогом ДСТУ EN 10028-2.

Хімічні властивості

Низьковуглецева нелегована сталь з мінімальною кількістю домішок. Крім кремнію, марганцю та алюмінію, P265GH може містити невелику кількість молібдену, ванадію, титану, ніобію, міді, хрому, нікелю. При цьому сумарна маса хрому, міді, молібдену та нікелю у складі марки P265GH не повинна перевищувати 0,7 відсотка.

Хімічний склад сталі P265GH відповідно до EN 10028-2, %

C	Si	Mn	Ni	S	P	Cr	Cu	N	Mo	V	Nb	Ti	AL загальний
≤ 0,2	≤ 0,04	0,8…1,4	≤ 0,30	≤ 0,010	≤ 0,025	≤ 0,3	≤ 0,3	≤ 0,012	≤ 0,08	≤ 0,02	≤ 0,03	≤ 0,03	≥ 0,02

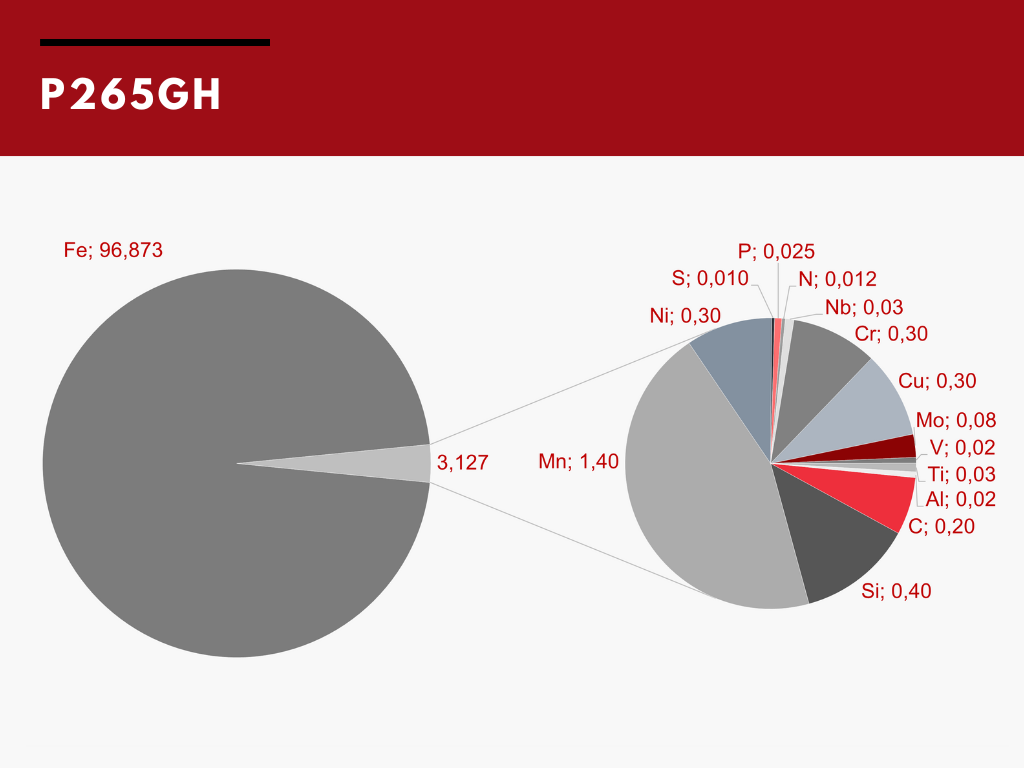

Хімічний склад сталі P265GH

Приблизний склад сталі P265GH

Фізико-механічні властивості сталі P265GH

Ця сталь характеризується термічною стійкістю і стійко пручається утворенню тріщин. Вона практично не змінює своїх властивостей міцності при впливі температур аж до +450°С. Непогано піддається ковальській та механічній обробці, в останньому випадку краще використовувати ріжучий інструмент із швидкорізальної сталі або твердих сплавів.

P265GH відноситься до матеріалів, що зварюються, мало чутлива до флокенів і не схильна до відпускної крихкості. Плоский прокат цієї марки сталі зазвичай поставляється в стані після нормалізує прокатки або нормалізації.

Механічні властивості сталі P265GH EN 10028-2

Товщина прокату, мм	Тимчасовий опір Rm, МПа	Мінлімаьна межа плинності ReH, МПа	Мінімальне відносне подовження A, %	Мінімальна робота удару KV, Дж, при темературі
Товщина прокату, мм	Тимчасовий опір Rm, МПа	Мінлімаьна межа плинності ReH, МПа	Мінімальне відносне подовження A, %	-20°С	0°С	20°С
≤ 16	410…530	265	22	27	34	40
від 16 до 40 включ.	410…530	255	22	27	34	40
від 40 до 60 включ.	410…530	245	22	27	34	40
від 60 до 100 включ.	410…530	215	22	27	34	40
від 100 до 150 включ.	400…530	200	22	27	34	40
від 150 до 250 включ.	390…530	185	22	27	34	40

Застосування

Сталь P265GH використовується для виробництва пристроїв і устаткування, що працюють під високим тиском і при впливі підвищених температур. З неї виготовляють:
