Сталь С355
Характеристика сталі С355
Конструкційна низьколегована сталь підвищеної міцності. Літера «С» у маркуванні сталі вказує, що вона призначена для будівельних конструкцій, а цифри 355 позначають мінімальну межу плинності Н/мм2.
Сталь С355 може піддаватися термічній обробці з метою покращення механічних властивостей. Постачається за українським стандартом ДСТУ 8539 (у країнах СНД – ГОСТ 27772) у вигляді плоского та довгого прокату, а також гнутих профілів.
Хімічні властивості
Сталь відрізняється низьким вмістом вуглецю та легуючих елементів і крім традиційних розкислювачів (марганцю та кремнію) може містити незначну кількість нікелю, хрому, міді, алюмінію, ванадію, ніобію та титану. Відповідно до ДСТУ 8539 існує чотири модифікації цієї марки:
- С355 – типовий хімічний склад без цільового введення додаткових легуючих елементів;
- С355-1 – альтернативний варіант хімічного складу;
- С355К – сталь із підвищеною корозійною стійкістю;
- С355П – сталь із підвищеною вогнестійкістю.
Постійні технічні домішки сірки та фосфору у всіх варіантах хімічного складу не перевищують 0,025%, а вуглецевий еквівалент не повинен бути більшим за 0,45.
Хімічний склад різних модифікацій стали С355 відповідно до ДСТУ 8539%
Марка |
C |
Si |
Mn |
Ni |
S |
P |
Cr |
Cu |
Al |
Ti |
Mo |
V |
Nb |
Zr |
C355 |
≤ 0,14 |
0,15… 0,80 |
1,0…1,8 |
≤ 0,3 |
≤ 0,025 |
≤ 0,025 |
≤ 0,3 |
≤ 0,3 |
0,02… 0,06 |
≤ 0,035 |
- |
- |
- |
- |
C355-1 |
≤0,15 |
0,40…0,70 |
0,6…0,9 |
0,3…0,6 |
≤ 0,015 |
≤ 0,017 |
0,6…0,9 |
0,2…0,4 |
0,02… 0,06 |
≤ 0,035 |
- |
- |
- |
- |
C355K |
≤0,15 |
0,40…0,60 |
0,8…1,1 |
0,5…0,7 |
≤ 0,015 |
≤ 0,020 |
0,5…0,7 |
0,4…0,7 |
0,02… 0,06 |
0,010…0,035 |
- |
- |
- |
≤ 0,01 |
C355П |
≤0,10 |
0,15…0,35 |
0,6…0,9 |
≤ 0,3 |
≤ 0,015 |
≤ 0,020 |
≤ 0,8 |
≤ 0,3 |
0,02… 0,06 |
0,010…0,035 |
0,08…0,20 |
≤ 0,09 |
0,02…0,09 |
- |

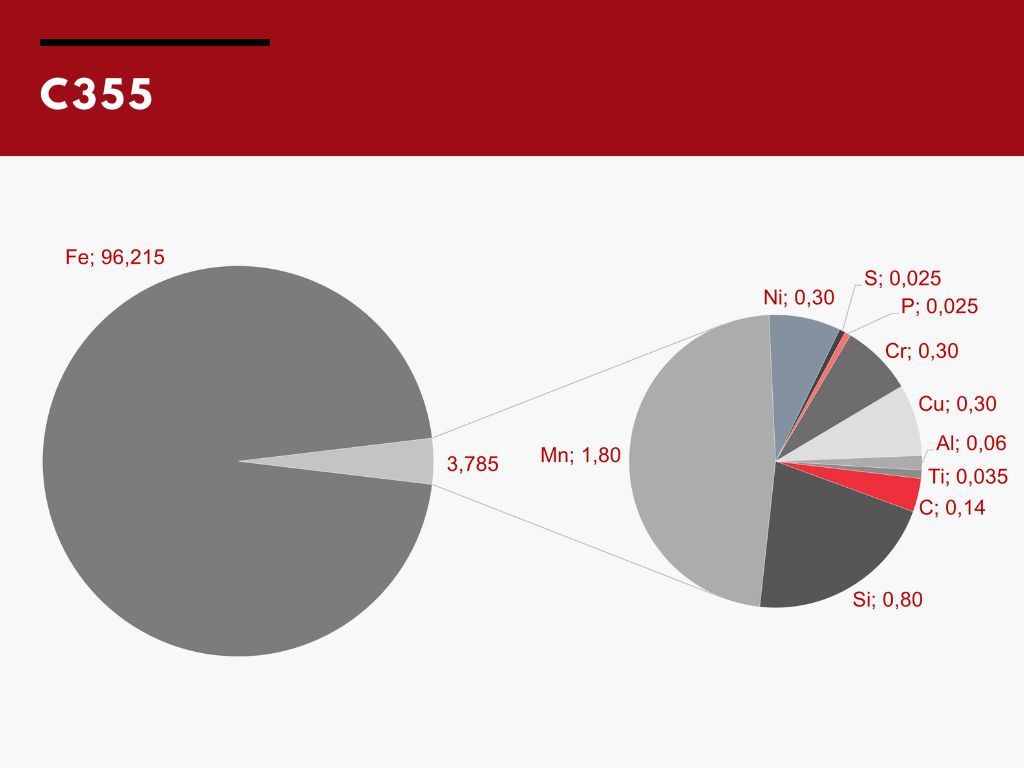

Приблизний склад сталі С355
Фізико-механічні властивості сталі С355
Будівельна сталь С355 характеризується досить високою міцністю і має високу межу плинності при хорошому відносному подовженні та непоганій ударній в'язкості. При цьому порівняно зі сталями С235…С255 вона значно міцніша і має більшу холодостійкість. С355 відмінно зварюється всіма видами зварювання і добре опирається появі гартівних структур у навколошовній зоні та механічному старінню.
Застосовуючи термічну та термомеханічну обробку, можна підвищити якість прокату, виготовленого з даної сталі.
Механічні властивості листової та широкосмугової сталі С355 ДСТУ 8539
Товщина, мм |
Мінімальний тимчасовий опір σв, Н/мм2 |
Мінімальна межа плинності σт, Н/мм2 |
Мінімальне відносне подовження δ5, % |
Мінімальна ударна в'язкість KCV за температури -40°С, Дж/см2 |
8,0…16,0 включ. |
470 |
355 |
21 |
34 |
16…40 включ. |
470 |
345 |
21 |
34 |
40…60 включ. |
470 |
335 |
21 |
34 |
60…80 включ. |
460 |
325 |
21 |
34 |
80…100 включ. |
460 |
315 |
21 |
34 |
100…160 включ. |
460 |
295 |
21 |
34 |
Застосування
Враховуючи покращені механічні та експлуатаційні властивості сталі, С355 масово застосовується для виготовлення зварних металоконструкцій різного інженерно-технічного та господарсько-побутового призначення, що піддаються вібраціям, динамічним та статичним навантаженням. Найчастіше це:
- опорні та мостові конструкції;
- зварні профілі;
- елементи підтримуючих конструкцій вертикальних резервуарів;
- перехідні опори ЛЕП;
- балки та ферми;
- колони.
Аналоги С355 в міжнародній практиці
СНД | С355 |
Прямого аналогу серед європейських марок сталь С355 немає. Однак за рівнем механічних характеристик близькими є S355J2, S355N, S355J0W та інші марки даного класу міцності, що випускаються відповідно до вимог стандарту EN 10025 та його гармонізованої версії ДСТУ EN 10025.
