Сталь С255
Характеристика сталі С255
Будівельна низьковуглецева сталь звичайної міцності. Листовий прокат товщиною до 3,9 мм та фасонні профілі товщиною до 10 мм включно, виготовлені з марки С255, мають межу плинності 255 Н/мм2. Виготовляється у вигляді різного гарячекатаного прокату з сортової та фасонної групи, а також у вигляді гнутих профілів, листа та широкої смуги відповідно до вимог національного стандарту ДСТУ 8539.
Хімічні властивості
Сталь нелегована. За вмістом хімічних елементів відноситься до маловуглецевих та якісних сталей. Марка С255 не містить специфічних добавок, що легують. Допустимий рівень азоту в сплаві варіюється в залежності від способу виплавки, але в будь-якому випадку не повинен перевищувати 0,012%.
Хімічний склад сталі С255 відповідно до ДСТУ 8539%
C |
Si |
Mn |
Ni |
S |
P |
Cr |
Cu |
Al |
Ti |
≤ 0,17 |
0,15-0,30 |
≤ 1,00 |
≤ 0,30 |
≤ 0,025 |
≤ 0,035 |
≤ 0,30 |
≤ 0,30 |
0,02-0,05 |
≤ 0,03 |

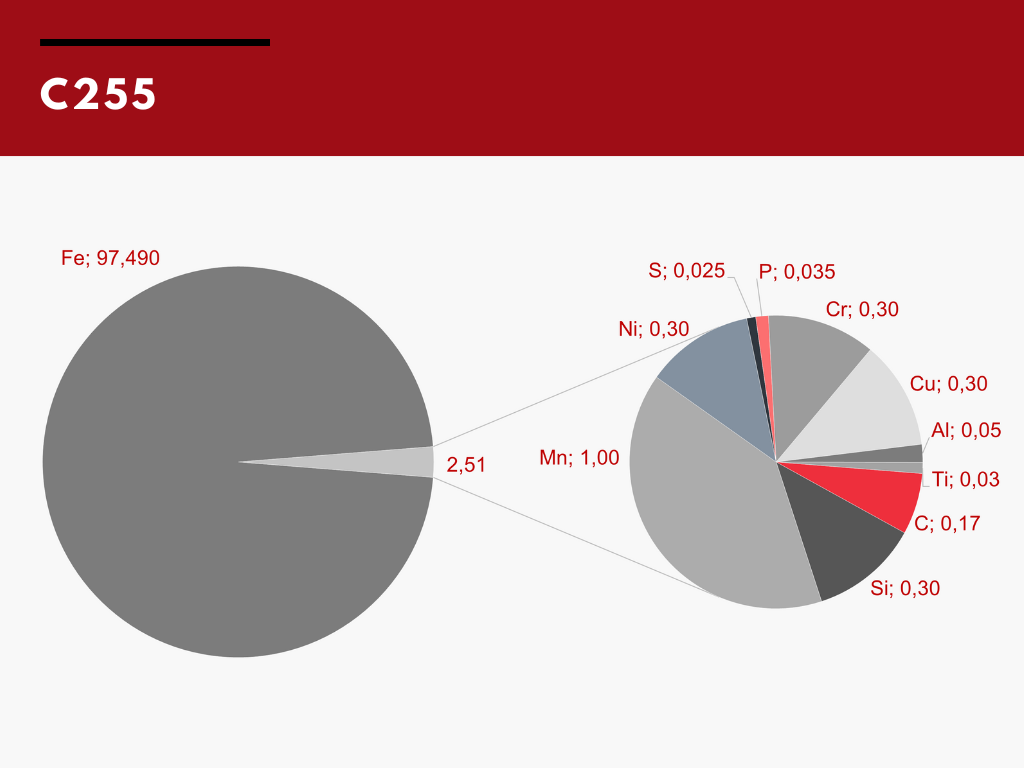

Приблизний склад сталі С255
Фізико-механічні властивості сталі С255
Сталь оптимально поєднує властивості міцності, пластичності та холодостійкості при використанні як металоконструкції звичайної несучої здатності. Зварюється без обмежень. При дотриманні технології зварювання не схильна до відпускної крихкості та утворення флокінів.
Як і будь-яка вуглецева сталь, С255 схильна до корозії.
Механічні властивості листового прокату марки С255 ДСТУ 8539
Товщина перетину, мм |
Тимчасовий опір σв, Н/мм2 |
Межа плинності σт, Н/мм2 |
Відносне подовження δ5, % |
Ударна в'язкість KCU за температури 40°С, Дж/см2 |
Ударна в'язкість KCU за температури -20°С, Дж/см2 |
2,0…3,9 включ. |
≥ 380 |
≥ 255 |
≥ 20 |
-- |
-- |
4,0…10,0 включ. |
≥ 380 |
≥ 245 |
≥ 25 |
≥ 29 |
≥ 34 |
10,0…20,0 включ. |
≥ 370 |
≥ 245 |
≥ 25 |
≥ 29 |
≥ 34 |
20,0…40,0 включ. |
≥ 370 |
≥ 235 |
≥ 25 |
≥ 29 |
≥ 34 |
Застосування
Сталь С255 може використовуватися при виготовленні металевих конструкцій, розрахованих на роботу в відносно важких умовах і схильних до впливу значних статичних навантажень, що розтягують і стискають. Це можуть бути:
- колони та стійки;
- підкранові балки;
- ферми та їх фасонки;
- транспортерні галереї;
- елементи прогонових споруд мостів та естакад;
- перехідні опори повітряних ліній електропередач.
Марка С255 дозволяє створювати надійні болтові, зварні та клепані з'єднання.
Аналоги С255 в міжнародній практиці
СНД |
С255 |
