Сталь 38MnB5

Характеристика сталі 38MnB5

Якісна боровмісна сталь для загартування та відпуску. Раніше сталь 38MnB5 випускалася відповідно до вимог європейського стандарту EN 10083-3. У 2018 році цей нормативний документ скасовано із введенням у дію нового стандарту DIN EN ISO 683-2, в якому ця сталь була замінена на повний аналог із позначенням 39MnB5. При цьому в Україні діє гармонізований стандарт ДСТУ EN 10083-3, за яким, як і раніше, можливе постачання марки 38MnB5.

Сталь 39MnB5/38MnB5 поставляється у вигляді безперервнолитих та гарячекатаних напівфабрикатів, листового та сортового прокату, а також поковок. Вироби, виготовлені з такого листа та профілів, після термічної обробки набувають високої міцності та експлуатаційної стійкості, які й обумовлюють широке використання даного матеріалу в різних сферах машинобудування.

Хімічні властивості

39MnB5/38MnB5 – сталь, легована марганцем (Mn) та мікролегована бором (B). Введення бору до складу 38MnB5 навіть у дуже малій кількості значно збільшує прожарювання сталі, сприяє подрібненню зерна і значно впливає на службові властивості після термічної обробки. Присутність шкідливих домішок сірки (S) та фосфору (P) обумовлена ​​технологічними особливостями виплавки, при цьому їхня кількість невелика, що є характерною для якісних сталей.

Хімічний склад стали 38MnB5 за ДСТУ EN10083-3 та стали 39MnB5 за ISO 683-2, %

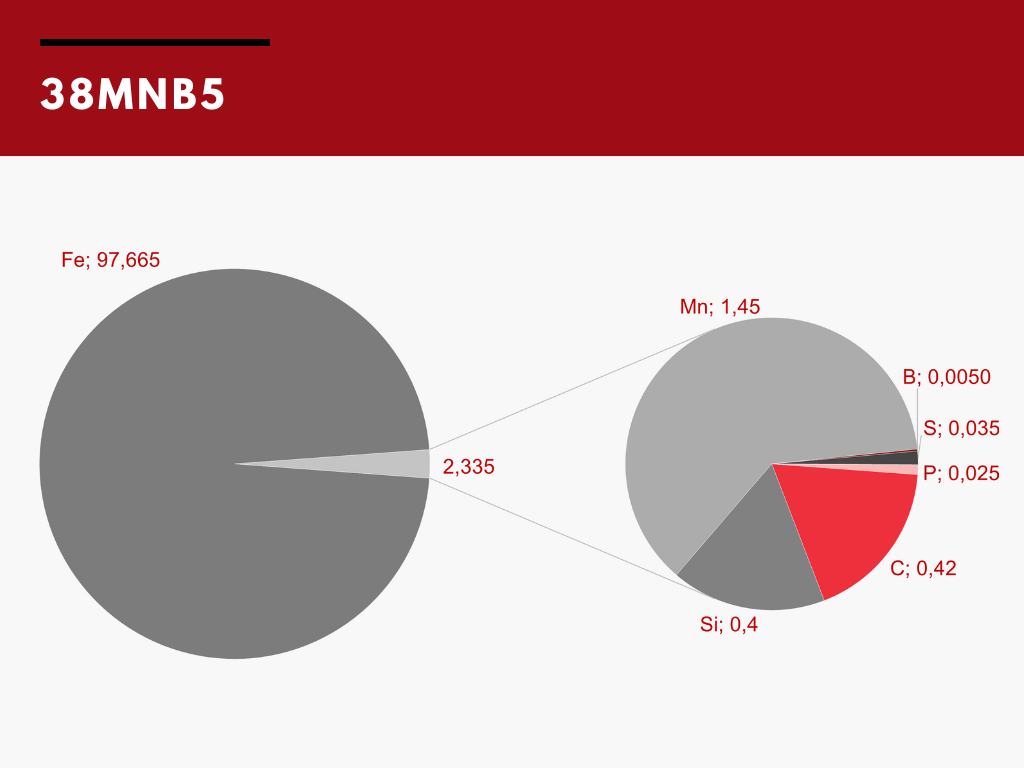

Приблизний склад сталі 39MnB5

Фізико-механічні властивості сталі 38MnB5

У гарячекатаному стані марки 39MnB5 і 38MnB5 досить пластичні, тому добре піддаються гарячому формуванню, токарній та слюсарній обробці. У той же час, після зміцнюючої термічної обробки сталі відрізняються підвищеною опірністю абразивному зносу, статичним і ударним навантаженням, мають високу тріщиностійкість.

Сталі 39MnB5 і 38MnB5 поставляються переважно у гарячекатаному стані або після пом'якшувального відпалу. Як зміцнювальну термообробку кінцевих виробів застосовують загартування з відпусткою. ISO 683-2 та ДСТУ EN 10083-3 як рекомендовані режими пропонують загартування від температур 840-880°С у воді або олії з подальшою відпусткою при 400-600°С. При цьому остаточні режими термічної обробки вибираються виробником деталей залежно від технічних вимог до продукції та набору виробничого обладнання.

Механічні властивості листової сталі 38MnB5 після загартування та відпустки за режимами, обумовленими ДСТУ EN10083-3

Застосування

Боровмісна сталь 39MnB5/ 38MnB5 широко використовується в машинобудівній та будівельній галузях при виготовленні високонавантажених виробів та металоконструкцій. З неї виробляють різні зносостійкі накладки та футерувальні плити, ножі, ланцюги, вали та осі, елементи дробильних установок, ручні інструменти, а також інші робочі елементи:

• важкої наземної та підземної техніки;
• підйомно-транспортних агрегатів;
• вантажного, пасажирського та спецтранспорту;
• обладнання важкого верстатобудування;
• сільгосптехніки.

Аналог сталі 38MnB5 в міжнародній практиці
