Сталь 25

Характеристика сталі 25

Якісна вуглецева сталь. Належить до конструкційних марок. Поставляється у вигляді різноманітного гаряче- та холоднокатаного прокату. Також може використовуватися для великих поковок та вироблятися у вигляді каліброваних виробів з покращеною якістю поверхні. Знаходить широке застосування в різних галузях економіки, але найбільш сталь 25 затребувана в енергетиці, легкому і важкому машинобудуванні, котло- і турбобудуванні.

Хімічні властивості

Нелегована маловуглецева марка. Має багатокомпонентний склад з урахуванням недефіцитних елементів. Масова частка кремнію та марганцю є найбільшою порівняно з іншими елементами (за винятком заліза та вуглецю), домішки нікелю, хрому та міді незначні, тому вони не мають істотного впливу на властивості сталі. Залишкові домішки азоту, миш'яку, сірки і фосфору зумовлені технологією виробництва і в ковшової пробі їх концентрація не повинна перевищувати параметри, зазначені в таблиці нижче. При цьому в залежності від способу виплавки масова частка азоту може змінюватись від 0,006% до 0,010%.

Хімічний склад стали 25 відповідно до ДСТУ 7809/ГОСТ 1050%

C	Si	Mn	Ni	S	P	Cr	Cu	As
0,22…0,3	0,17…0,37	0,50…0,80	≤ 0,30	≤ 0,040	≤ 0,035	≤ 0,25	≤ 0,30	≤ 0,08

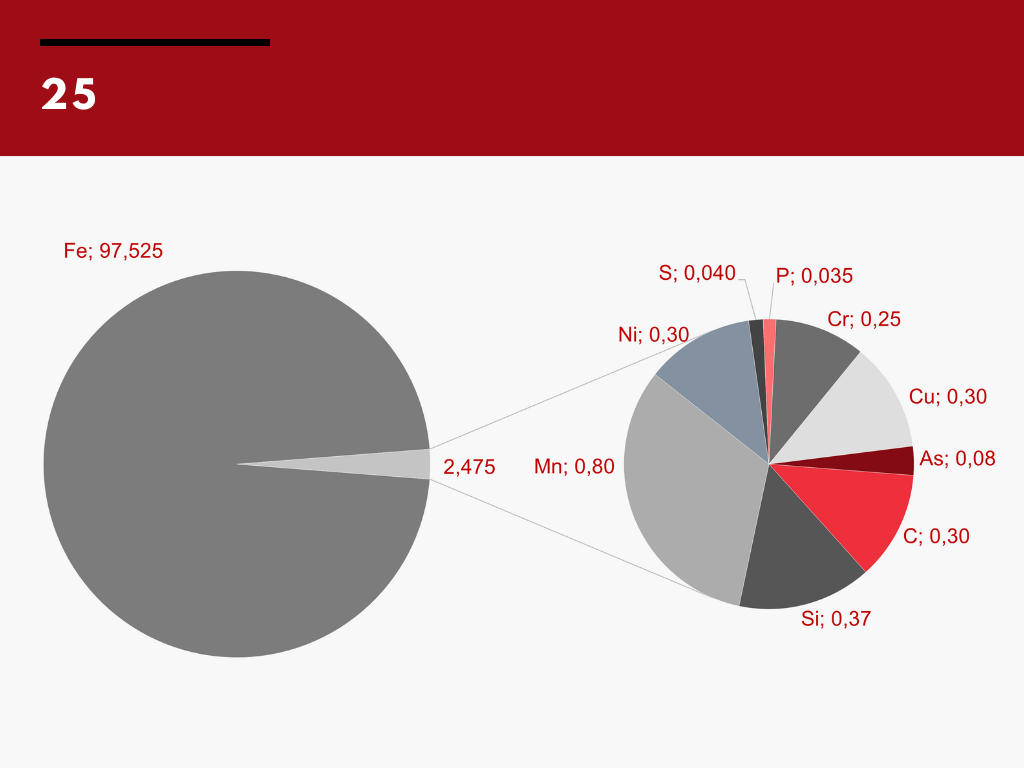

Хімічний склад сталі 25

Приблизний склад сталі 25

Фізико-механічні властивості сталі 25

Сталь 25 характеризується здатністю чинити опір пружним деформаціям і непогано піддається слюсарної та механічної обробки. Також добре піддається ковці.

Дана марка відноситься до матеріалів, що добре зварюються. При цьому вона не виявляє схильності до крихкнення при відпуcку та утворенню флокінів.

Як і інші вуглецеві сталі, вона не має корозійної стійкості. При цьому має хороший комплекс властивостей міцності, який, в залежності від кінцевого використання, можна коригувати використанням різних способів термічної і хіміко-термічної обробки.

Фізико-механічні властивості нормалізованої сталі 25 за ДСТУ 7809/ГОСТ 1050

Межа плинності σ_т, Н/мм²	Тимчасовий опір σ_в, Н/мм²	Відносне подовження δ₅, %	Відносне звуження Ψ, %
≥ 275	≥ 450	≥ 23	≥ 50

Застосування

Марка використовується для виробів тонкого перерізу, а також елементів кріплення, труб перегрівачів та інших деталей котлів та турбін, які розраховані на роботу при тривалому впливі високих температур.

Також гаряче- та холоднокатана сталь 25 застосовується для виготовлення:

корпусів апаратури, агрегатів та машин;
сполучних муфт, фланців та патрубків;
гаків, болтів, шпильок, кріплення та фітингів.

Застосування цементації та ціанування дозволяє використовувати сталь 25 для деталей, функціональність яких вимагає оптимального поєднання високої твердості та гарної в'язкості серцевини: осей, валів, плунжерів, шпинделів, пальців та малонавантажених шестерень, гвинтів та втулок.
