Сталь 20Юч
Характеристика сталі 20Юч
Вуглецева сталь з конструкційної групи, що відрізняється покращеною стійкістю до корозійного розтріскування. Виготовляється у вигляді листового прокату завтовшки від 10 до 160 мм і застосовується для виготовлення зварних судин для хімічної та нафтогазової промисловості. Прокат поставляється у нормалізованому або термопокращеному стані.
Хімічні властивості
Багатокомпонентний метал, в якому вміст вуглецю не перевищує 0,22%. Крім марганцю та кремнію, типових розкислювачів рідкої сталі, у її складі знаходиться алюміній та рідкісноземельні метали (РЗМ). Останні вводяться з розрахунку 0,7 кг на 1 тонну сталі з метою глобуляризації неметалевих сульфідних включень. Зміст РЗМ у сталі не є показником здавання, проте строго контролюється і вноситься в сертифікат якості.
Рідкоземельні метали можуть бути замінені технологічною добавкою силікокальцію з таким розрахунком, щоб у готовому прокаті частка кальцію становила 0,001-0,010%. Масова частка нікелю та міді не повинна перевищувати 0,25% кожного. Допускається вміст миш'яку сталі не більше 0,08%.
Хімічний склад стали 20Юч відповідно до ТУ 14-1-4853-90
|
C |
Si |
Mn |
S |
P |
AL |
N |
Fe |
|
0,16-0,22 |
0,15-0,37 |
0,50-0,80 |
≤ 0,005 |
≤ 0,020 |
0,03-0,10 |
0,012 |
̴ 98 |

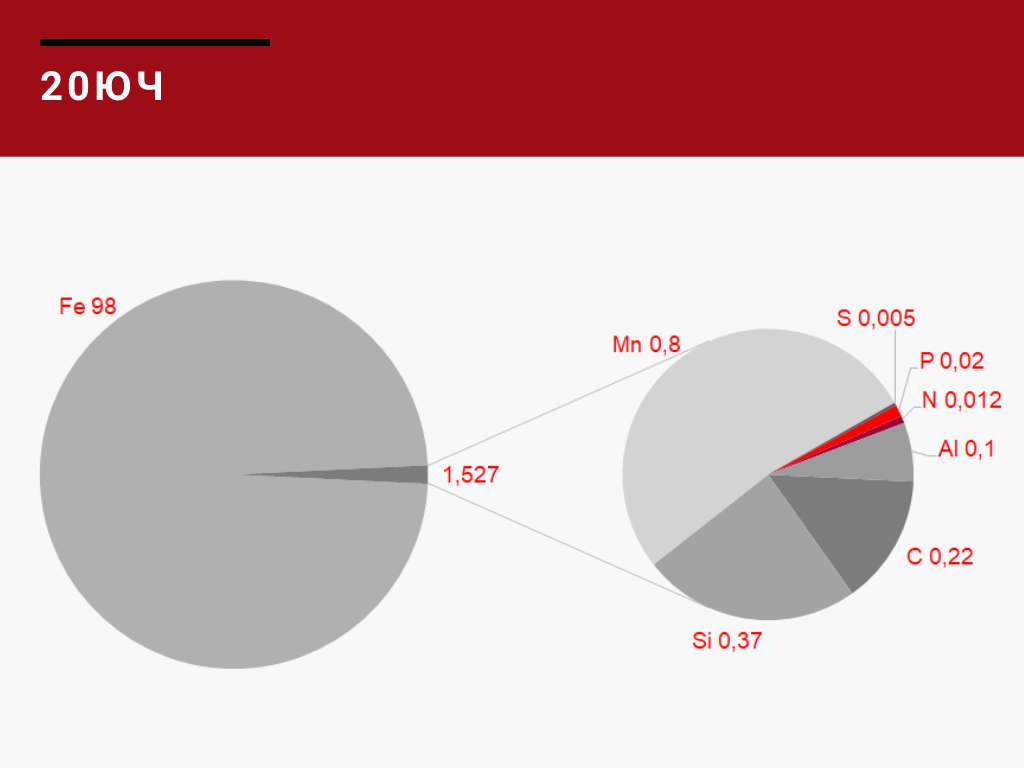

Приблизний склад сталі 20Юч
Фізико-механічні властивості сталі 20Юч
Сталь 20Юч характеризується покращеною пластичністю та підвищеною опірністю сірководневому розтріскуванню. Механічні властивості сплаву покращуються за допомогою додаткової термообробки.
Сталь 20Юч може зварюватися без обмежень. При цьому вона не схильна до відпускної крихкості та утворення флокінів. Може піддаватися механічній обробці із застосуванням твердих та швидкорізальних сплавів.
Механічні властивості стали 20Юч за ТУ 14-1-4853-90
|
Тимчасовий спротив σв, Н/мм2 |
Межа плинності σт, Н/мм2 |
Відносне подовження δ5, % |
Ударна в'язкість при -40°С, KCU, Дж/см2 |
Ударна в'язкість після механічного старіння при +20°С, KCV, Дж/см2 |
|
≥ 410 |
≥ 235 |
≥ 23 |
≥ 49 |
≥ 29 |
Застосування
Сталь 20Юч найбільш масове застосування знаходить при виготовленні зварних посудин, призначених для газової та нафтової промисловості. Також з неї виробляють фланці, днища та інші деталі, експлуатовані в умовах сірководневого середовища й під впливом температур від -40 до + 475 ° С. А також:
- елементи трубопровідної арматури;
- елементи механізмів та агрегатів, що контактують з нафтогазовим середовищем, вуглекислим газом та сірководнем.
Аналоги сталі 20Юч в міжнародній практиці
Сталеві сплави, що мають схожі хімічні та фізико-механічні властивості й використовуються в світовій практиці, не встановлені.
