Сталь 20пс

Характеристика сталі 20пс

Конструкційний залізовуглецевий сплав напівспокійний. Це означає, що метал у розплавленому стані розкислюється меншою мірою, ніж при виплавці спокійної сталі, тому злиток при затвердінні має проміжну структуру між киплячою і спокійною сталлю. У деяких застосуваннях це робить сплав гарною альтернативою дорожчою у виробництві спокійної сталі. Тому 20пс є якісною сталлю широкого застосування. Вона масово виробляється в різних видах сортового та фасонного прокату, листа та напівфабрикатів, а також у вигляді електрозварювальних труб та дроту.

Хімічні властивості

Марка 20пс належить до групи нелегованих сталей, тому містить великої кількості компонентів. Крім заліза та вуглецю, у сплаві присутні марганець та кремній, а інші елементи, у тому числі хром, нікель, мідь, сірка та фосфор присутні виключно у вигляді технологічних домішок.

Хімічний склад стали 20пс відповідно до ДСТУ 7809/ГОСТ 1050%

C	Si	Mn	Ni	S	P	Cr	Cu	As
0,17-0,24	0,05-0,17	0,35-0,65	≤ 0,3	≤ 0,040	≤ 0,035	≤ 0,25	≤ 0,3	≤ 0,08

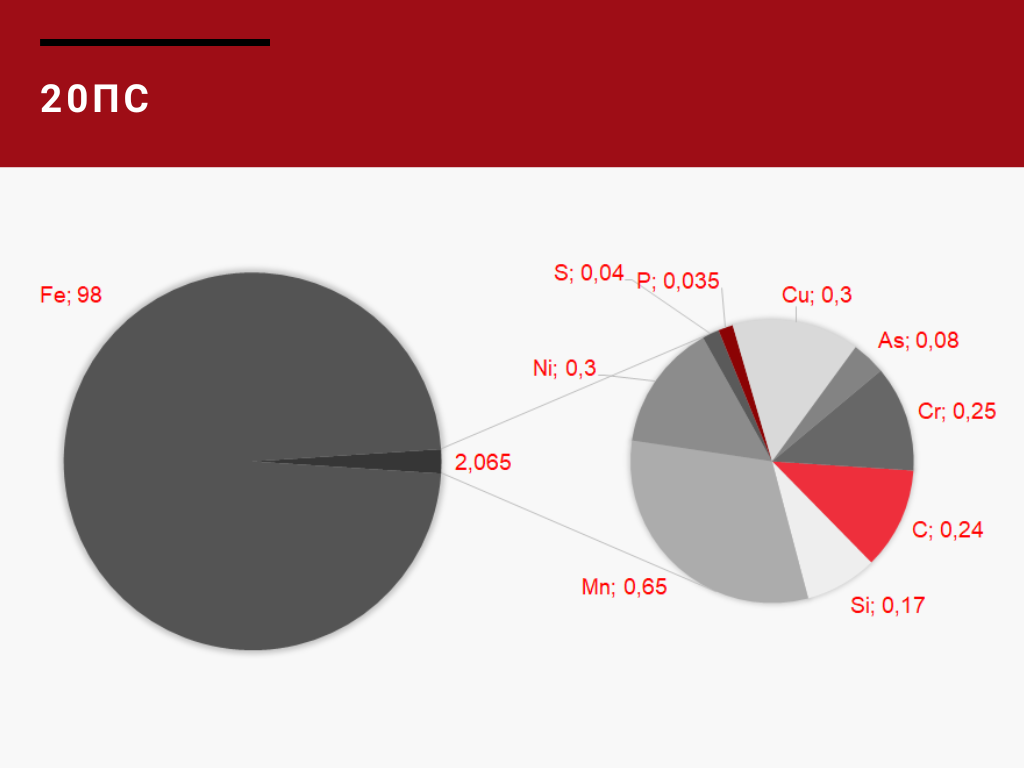

20пс

Приблизний склад стали 20пс

Фізико-механічні властивості

Як і інші якісні сталі, 20пс непогано піддається ріжучій та слюсарній обробці із застосуванням різного інструментального оснащення і добре зварюється різними видами механізованого та ручного зварювання. Флокенонечутлива та не схильна до відпускної крихкості.

Сплав має досить високу міцність, але вироби з нього можуть додатково зміцнюватися шляхом термічної та термомеханічної обробки.

Механічні властивості сортового прокату із сталі 20пс після нормалізації згідно з ДСТУ 7809/ ГОСТ 1050

Мінімальна межа плинності σт, Н/мм2	Мінімальний тимчасовий спротив σв, Н/мм2	Мінімальне відносне подовження δ5, %	Мінімальне відносне звуження Ψ, %
245	370	25	55

Застосування

Сталь 20пс може використовуватися виготовлення деталей, які потребують термообробки, і навіть термообрабатываемых шляхом нормалізації, отжига, гарту з відпусткою та інших. Марка 20пс широко застосовується для хіміко-термічного обробки (цементації, нітроцементації) з наступним термоупрочнением. Найчастіше з не термообработанної і нормалізованої сталі виготовляють:

фланці і перехідники;
муфти, втулки, шайби;
важелі, тяги, стрижні;
фітинги та вилки.

Після хіміко-термічної обробки сталь 20пс застосовується для виробництва вісей, пальців, зірочок, шестерень і інших деталей, розрахованих на підвищений знос і навантаження. У вигляді листового, фасонного, трубного і сортового прокату використовується в промисловому і транспортному машинобудуванні. Також застосовується при створенні огорож і будівельних конструкцій загального призначення.
