Сталь 20кп
Характеристика сталі 20кп
Якісна вуглецева сталь із конструкційної групи. За ступенем розкислення є киплячою (нерозкисленою), що робить її механічні властивості дещо нижчими, ніж у спокійних і напівспокійних сплавів, через менш щільну структуру. Натомість доступна вартість та досить хороші показники міцності та пластичності в холодному стані зумовили її широке застосування у різних промислових сферах. Виробляється сталь 20кп у вигляді сортового, листового та смугового прокату, а також використовується для виготовлення сталевої стрічки, дроту та іншої металопродукції.
Хімічні властивості
У формулу залізовуглецевого сплаву входить кілька хімічних елементів, але їхня кількісна частка досить мала, тому 20кп вважається нелегованою. Але незважаючи на невелику присутність, кремній і марганець позитивно впливають на параметри міцності і в'язкість сталі. Інші елементи в сталь даної марки цільовим чином не вводяться, допускаються домішки хрому, нікелю, міді, сірки, азоту, фосфору та миш'яку.
Хімічний склад стали 20кп відповідно до ДСТУ 7809/ГОСТ 1050%
C |
Si |
Mn |
Ni |
S |
P |
Cr |
Cu |
As |
N |
0,17-0,24 |
Не більше 0,07 |
0,25-0,50 |
не більше 0,30 |
не більше 0,04 |
не більше 0,035 |
не більше 0,25 |
не більше 0,30 |
не більше 0,08 |
не більше 0,008 |

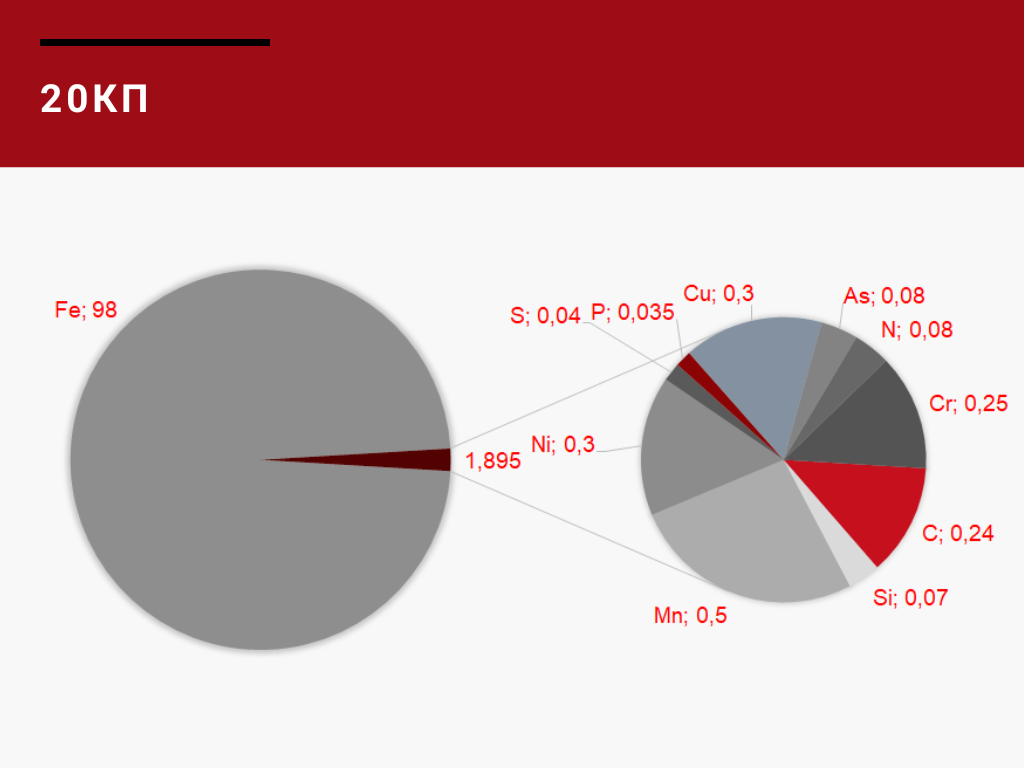

Приблизний склад сплаву 20кп
Фізико-механічні властивості сталі 20кп
Сталь 20кп добре зварюється різними видами електродугового та газового зварювання. Тільки вироби після хіміко-термічної обробки (ХТО) вимагають підбору особливого режиму зварювання. Сплав не схильний до відпускної крихкості та флокенонечутливий. У гарячекатаному стані сталь добре обробляється твердими і швидкорізальними сплавами та різним механічним оснащенням.
За багатьох переваг сталь 20кп виявляє схильність до старіння. Тому її не рекомендується використовувати для виготовлення об'єктів та споруд підвищеної надійності.
Механічні властивості широкосмугового нормалізованого прокату із сталі 20кп за ГОСТ 1577
Мінімальний тимчасовий спротив σв, Н/мм2 |
Минималльна межа плинності σт, Н/мм2 |
Мінімальне відносне подовження δ5, % |
Мінамальне відносне звуження Ψ, % |
380 |
225 |
27 |
55 |
Застосування
Сталь 20кп може використовуватися для виготовлення деталей, що не вимагають термообробки та зміцнюються нормалізацією, цементацією та іншими видами ХТО, а також підпалюються відпалом та іншим способам термічної обробки. З неї виробляють фітинги, втулки, кільця, вкладиші, важелі та стрижні. Також 20кп застосовується:
- як фасонний прокат в автомобілебудуванні та суднобудуванні;
- для холодного штампування та витяжки;
- як сталь для виробництва деталей з хіміко-термічною обробкою, функціонал яких передбачає підвищену зносостійкість та поверхневу твердість за достатньої в'язкості серцевини – фрикційних дисків, зубчастих коліс, втулок, штоків.
Аналоги сталі 20кп в міжнародній практиці
Німеччина |
Cq22 |
ЄС |
C20E2C, 1.1152 |
США |
1020, G10230, M1023 |
