Сталь 16Х2ГБС

Характеристика стали 16Х2ГБС

Конструкційна високоміцна сталь машинобудівного призначення. Низьколегована, високоякісна.

Виробляється у вигляді гарячекатаного листового прокату товщиною 10 -40 мм (за погодженням виробника та споживача допускається постачання інших товщин) у категоріях міцності С60/50 та С70/60. Зазвичай поставляється після гартування з відпустком, але також допускається постачання в нормалізованому чи гарячекатаному стані. Завдяки покращеним показникам міцності, застосування сталі 16Х2ГБС дозволяє суттєво збільшити експлуатаційний ресурс деталей та металовиробів та знизити витрати на ремонт та обслуговування обладнання.

Хімічні властивості

Хромомарганцева економнолегована сталь з низьким вмістом вуглецю та домішок сірки та фосфору. Відрізняється підвищеним вмістом хрому та наявністю ніобію, які сприяють зміцненню матеріалу при термічній обробці.

Хімічний склад стали 16Х2ГБС у відповідності до ТУ 14-1-5517-2005 , %

C	Si	Mn	Nb	S	P	Cr	Ca	Al	Fe
0,14- 0,18	0,3-0,7	0,03-0,06	до 0,06	не более 0,010	не более 0,015	1,1-1,6	0,002-0,030	0,02-0,06	̴ 97

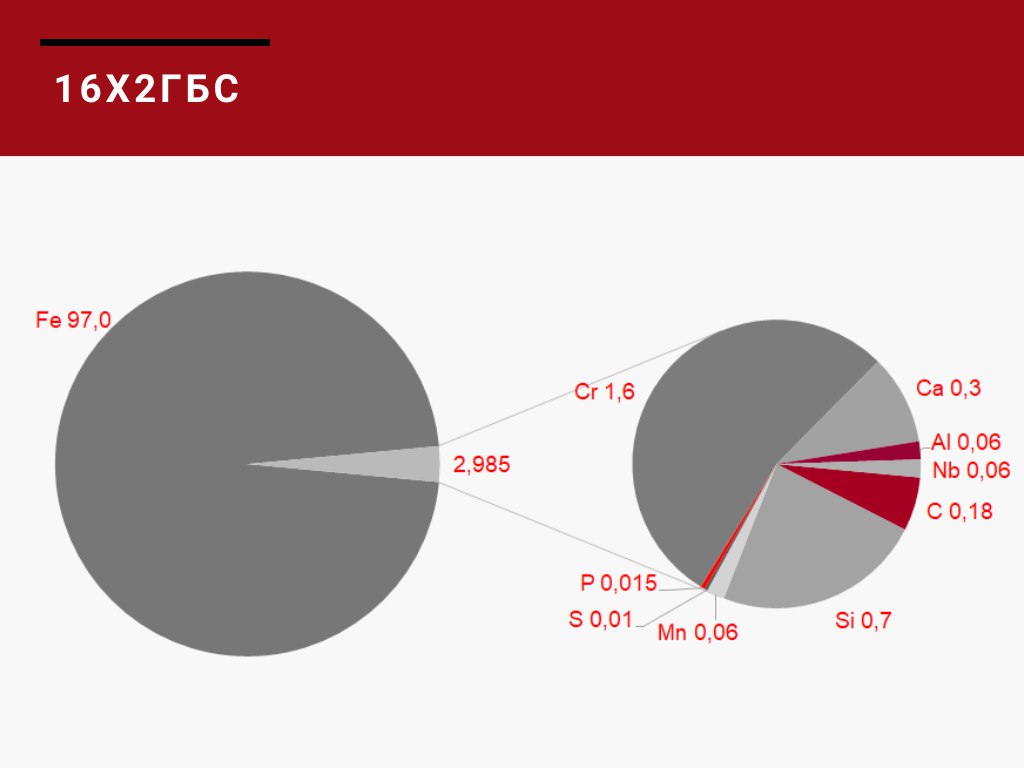

сталь_16Х2ГБС

Приблизний склад стали 16Х2ГБС

Фізико-механічні властивості

Сталь після термічної обробки демонструє дуже високі параметри міцності, твердості та зносостійкості. 16Х2ГСБ має гарну прожарюваність, при цьому досить добре зварюється механізованими та ручними видами електродугового зварювання. Відмінно ріжеться та розкроюється із застосуванням автоматизованих та механізованих засобів. Листи із сталі 16Х2ГБС повинні витримувати випробування на холодний вигин без надривів та тріщин.

Механічні властивості сталі 16Х2ГБС за ТУ 14-1-5517-2005

Категорія міцності	Тимчасовий спротив σв, Н/мм²	Межа плинності σ0,2, Н/мм²	Відносне подовження δ5, %	Ударна в'язкість KCU при температурі -40°С, Дж/см²
С60/50	590…830	490…735	≥ 15	≥ 39
С70/60	690…930	590…835	≥ 14	≥ 39
