Сталь 16Г2АФ

Характеристика сталі 16Г2АФ

Низьколегована конструкційна сталь. Має підвищену міцність. Випускається у вигляді товстолистового та широкосмугового прокату, сортового та фасонного прокату, а також у вигляді гнутих профілів. Прокат із сталі 16Г2АФ може виготовлятись гарячекатаним, термічно обробленим або із застосуванням різних режимів контрольованої прокатки. Сталь може використовуватися виготовлення зварних конструкцій.

Хімічні властивості

Марганцевисто-ванадієва сталь, мікролегована азотом. Введення ванадію подрібнює зерно аустеніту сталі, збільшує прожарювання. Наявність азоту сприяє збільшенню міцності з допомогою освіти у структурі нітридів. Сталь виготовляється повністю розкисленою.

Химический состав стали 16Г2АФ по ДСТУ 8541/ГОСТ 19281, %

C	Si	Mn	Ni	S	P	V	Cr	Cu	N	Cr	Fe
0,14-0,20	0,30-0,60	1,30-1,70	≤ 0,30	≤ 0,035	≤ 0,030	0,08-0,14	≤ 0,40	≤ 0,30	0,015-0,025	≤ 0,08	̴ 96

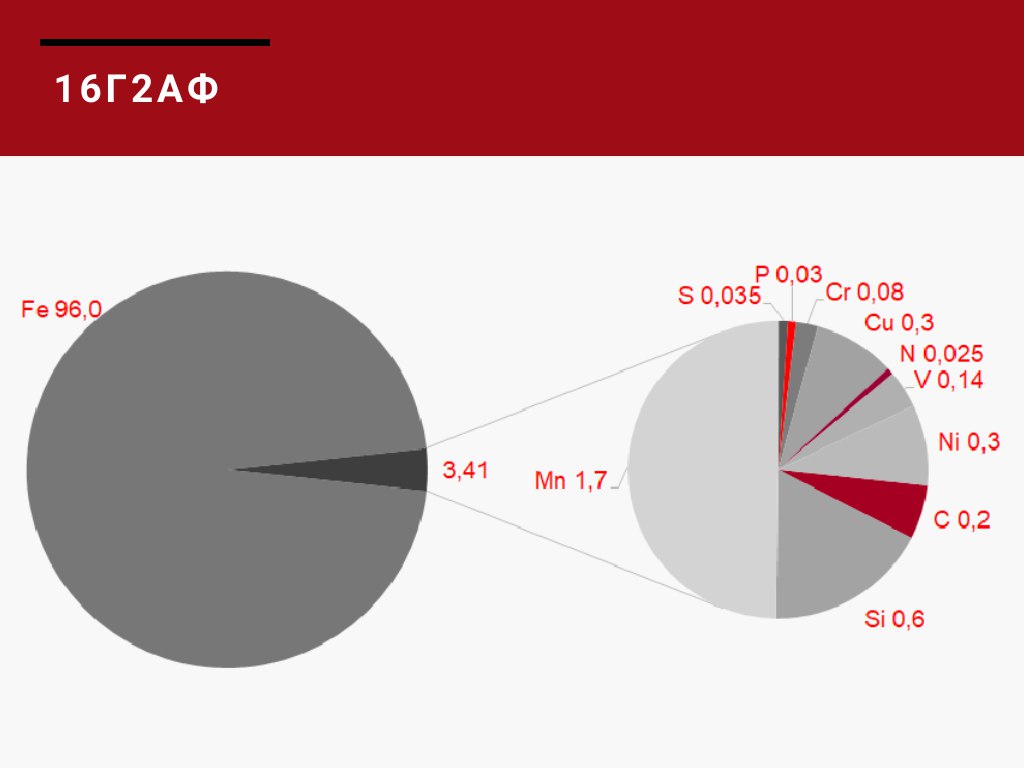

сталь_16Г2АФ

Приблизний склад сталі 16Г2АФ

Фізико-механічні властивості сталі 16Г2АФ

Сталь 16Г2АФ характеризується покращеними параметрами міцності, твердості та зносостійкості. У неї досить непогана пластичність, вона має добрий опір ударним навантаженням. Матеріал зварюється різними видами ручного та механізованого зварювання без обмежень.

Механічні властивості листової та широкосмугової сталі 16Г2АФ ДСТУ 8541/ ГОСТ 19281

Клас міцності	Товщина прокату, мм	Тимчасовий спротив σв, Н/мм²	Межа плинності σт, Н/мм²	Відносне подовження δ5, %
390	32…50	≥ 510	≥ 390	≥ 19
440	До 32 включ.	≥590	≥440	≥19

Застосування

Сталь 16Г2АФ може використовуватись для виготовлення:

деталей, розрахованих на роботу в інтервалі температур -60...+450°С;
зварних й клепаних металоконструкцій;
кованих виробів;
корпусів й деталей посудин, що працюють під тиском;
елементів енергетичного обладнання, в тому числі й призначеного для АС.

Аналоги сталі16Г2АФ в міжнародній практиці

Великобританія	4360-55F, P460N
ЄС	S420N
Італія	FeE420KG
КНР	Q420C
Канада	400WT
США	A663Gr.E, K02002, K12437
Франція	E460RIFP
Японія	SM490A, STK540
