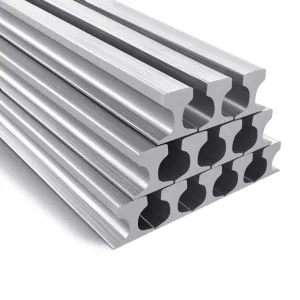

Компанія «Метінвест-СМЦ» пропонує купити рейки кранові, виготовлені на МК «Азовсталь» згідно з нормативними вимогами стандартів ДСТУ 2484/ ГОСТ 4121 і ТУ У 14-2-1236-99. Прокат відрізняє висока точність розмірів та зносостійкість у високонавантажених умовах промислових підприємств та морських портів.
Технічні вимоги до рейок
Кранові рейки підкранових колій виконують дві функції: забезпечують переміщення коліс кранових механізмів і розподіляють локальні впливи від них в поясні з'єднання та стінку підкранових балок. Їх також відрізняє відносно великий момент інерції, при цьому вони повинні мати:
- зносостійкість;
- необхідну міцність;
- жорсткість до кручення і вигину;
- підвищений опір ударним впливам.
Функціональне навантаження робить властивості та характер експлуатації даного прокату взаємопов'язаними. Так, для забезпечення плавного переміщення вантажопідіймальних механізмів і формування стиків з мінімальним зазором й перепадом висот рейка кранова повинна мати бездоганну поверхню головки і майже ідеальний торцевий край. При цьому крановий рейковий шлях при інтенсивному навантаженні швидко зношується. У ньому активно концентруються місцеві напруги, викликані стискаючими й згинаючими деформаціями, та в результаті відбувається зниження моментів інерції та починається руйнування рейкового шляху. Тому рейка кранова не повинна мати:
- поверхневі дефекти, в тому числі в торцевій зоні: тріщини, рванини, напливи, плівки, розшарування, усадочні тріщини;
- відхилення від прямолінійності більше 0,08% в горизонтальній площині та більше 0,06% – у вертикальній;
- кривину кінців в межах 2 мм/1 м.п. у горизонтальній та вертикальній площині;
- місцевих деформацій більше 1 мм на довжині 500 мм.
Форма та основні розмірні параметри кранової рейки
Кранові рейки за ДСТУ 2484/ ГОСТ 4121, що випускаються на МК АЗОВСТАЛЬ: доступний сортамент та основні розміри
|
Продукція |
Маса, кг/м.п. |
Висота рейки, мм, H |
Висота головки, мм, h1 |
Ширина головки, мм, b |
Ширина підошви, мм, b2 |
Висота пера, мм, h4 |
|
КР70 |
46,10 |
120 |
28 |
70 |
120 |
9,00 |
|
КР80 |
59,81 |
130 |
35 |
80 |
130 |
9,75 |
|
КР100 |
83,09 |
150 |
40 |
100 |
150 |
11,25 |
|
КР120 |
113,47 |
170 |
45 |
120 |
170 |
13,75 |
Примітка: можлива поставка продукції довжиною від 9 до 12 метрів (розмір узгоджується під час оформлення замовлення).
Міцність і зносостійкість металопрокату багато в чому визначаються хімічним складом і механічними властивостями використовуваної марки сталі. Згідно ДСТУ 2484/ ГОСТ 4121 рейки кранові виготовляються зі сталі 63. У ній категорично не допускаються присутність флокенів і відхилення від хімічного складу й нормованих фізико-механічних властивостей.
Хімічний склад і механічні властивості сталі 63
|
Хімічний склад |
Механічні властивості |
||||||||||
|
С |
Mn |
Si |
S |
P |
Cr |
Cu |
Ni |
σв, Н/мм2 |
σт, Н/мм2 |
δ, % |
HB |
|
0,53…0,73 |
0,60…1,00 |
0,15…0,35 |
≤ 0,050 |
≤ 0,050 |
≤ 0,30 |
≤ 0,30 |
≤ 0,30 |
≥730 |
≥370 |
≥6,0 |
≥212 |
Також в компанії «Метінвест-СМЦ» можна замовити кранові рейки КР93, виготовлені за технічними умовами ТУ У 14-2-1236-99, розробленими профільним Технічним комітетом України.
Властивості та основні розміри рейки КР93 по ТУ У 14-2-1236-99
|
Маса, кг/м.п. |
Висота рейки, мм, H |
Висота головки, мм, h1 |
Ширина головки, мм, b |
Ширина підошви, мм, b2 |
Висота пера, мм, h4 |
Механічні властивості |
|||
|
σв, Н/мм2 |
σт, Н/мм2 |
δ, % |
HB |
||||||
|
86,7 |
125 |
36 |
93 |
160 |
18 |
≥ 731 |
≥ 372,4 |
≥ 6,0 |
≥ 212 |
Кранові рейки сортамент типорозмірів мають обмежений. При цьому з огляду на жорсткі умови експлуатації, кранові рейки КР93 виготовляються з високовуглецевої сталі 63, а також з низьколегованої сталі марки К73Ф з додаванням ванадію. Можливість використання інших марок сталі обмовляється при оформленні замовлення.
Металургійні комбінати, що входять в структуру Групи Метінвест, є підприємствами повного циклу. Це дозволяє забезпечити контроль технології по всій ланці виробництва та гарантувати високу якість кранових рейок. Тому всі бажаючі можуть кранові рейки купити в Україні за доступною ціною і у повній відповідності з нормами ТУ та національних стандартів.
Ціна на кранові рейки формується з урахуванням типорозміру та технічних вимог прокатки. При використанні нестандартних марок сталі та виконанні монтажних отворів вона може збільшуватися відповідно до специфіки та обсягом замовлення.
Купити рейки кранові від виробника
«Метінвест-СМЦ» – найбільший металотрейдер на українському ринку. Входячи в структуру міжнародної Групи Метінвест, компанія веде продажі металу за ціною виробника і надає широкий перелік супутніх послуг.
Володіючи потужним виробничим потенціалом підприємств Групи Метінвест і великою мережею металоцентрів, «Метінвест-СМЦ» оперативно виконує навіть дуже великі та різносортні замовлення і пропонує:
- юридичним особам кранові рейки купити оптом в Україні з доставкою до будь-якого регіону;
- фірмам і фізичним особам придбати прокат у роздріб в кілограмах, метрах і штуках.
На рейки кранові ціна варіюється в залежності від типорозміру та марки сталі, що використовується. Телефонуйте, телефон відділу продажів 0800-30-30-70, для особливо великих і корпоративних замовників ми готові розглянути питання про застосування програм лояльності.
⭕ Які види кранових рейок є найпопулярнішими в продажу?
У сучасному інжинірингу використовуються всі типи кранових рейок, що виготовляються за ДСТУ 2484/ ГОСТ 4121 – КР70 , КР80 , КР100 , КР120 , КР140, а також КР93, яка виробляється за ТУ У 14-2-1236-99. Такий великий і різноманітний попит на кранову рейку на українському ринку обумовлений конструктивною різноманітністю кранових механізмів, що експлуатуються в умовах підприємств і портів, хоча за останній звітний період відзначається підвищений інтерес оптових і роздрібних покупців до КР70 і КР100.
⭕ Як вибрати кранові рейки?
В процесі експлуатації кранова рейка відчуває підвищені статичні і динамічні навантаження. Тому основним критерієм вибору для даного прокату є величина максимального розрахункового тиску: КР70 – 350 кН, КР80 – 500 кН, КР100 – 600 кН, КР120 – 800 кН. При заміні кранових рейок обов'язково необхідно замінити і колеса, бо присутнє вироблення поверхні призведе до швидкого зносу рейкового шляху.
⭕ Скільки коштують рейки?
Вартість метра рейки, ціна за кілограм або за тонну дуже відрізняються у виробів, що мають різні сфери застосування та якісні характеристики. Уточнити ціни та купити рейку оптом та в роздріб ви можете, звернувшись до наших спеціалістів через офіційний сайт Метінвест-СМЦ або контакт-центр за телефоном 0800 30 30 70
⭕ Як визначити маркування рейки?
Вид маркування та його наповнення залежать від стандарту, відповідно до якого виготовляється рейка. Наприклад, на одній із сторін рейкової продукції для магістральних залізниць за ДСТУ 4344 повинні викочуватися опуклі цифри та літери, які позначають завод-виробник, місяць та рік виготовлення, тип рейки та покажчик головної частини рейки. Після прокатки на шийку рейки також наноситься шифр плавки та покажчик головної або донної рейки. Після закінчення обробки рейок, а також після їх приймання на виріб у холодному стані наносяться додаткові тавра та знаки.
⭕ З якої сталі виготовляють рейки?
Хімічний склад рейкової сталі обумовлюється нормативними документами на технічні вимоги до цієї продукції. Наприклад, для кранових рейок, виготовлених відповідно до ДСТУ 2484/ ГОСТ 4121, застосовується тільки вуглецева сталь марки 63. А рейки широкої колії за ДСТУ 4344 можуть вироблятися із застосуванням широкої лінійки високовуглецевих низьколегованих сталей, отриманих мартенівським, отриманих мартенівським, отриманих мартенівським, М74Ф, К74Ф, К76Т, Е76 та ін.). Для виготовлення рейок за європейським стандартом EN 13674-1 також використовується 9 різних марок нелегованих та легованих сталей (R260, R260Mn, R350LHT тощо).
⭕ Як визначити вагу рейки?
Теоретична маса погонного метра рейок вказується у відповідному стандарті, що обумовлює технічні вимоги до цієї продукції. Цей показник залежить від конструкції профілю та оцінюється за номінальними геометричними розмірами, без урахування допусків. На фактичну вагу рейки впливають реальні розміри та точність її виготовлення, наявність болтових отворів, довжина прокату та інші особливості продукції. Фактичну масу слід визначати на повіреному ваговому устаткуванні.
