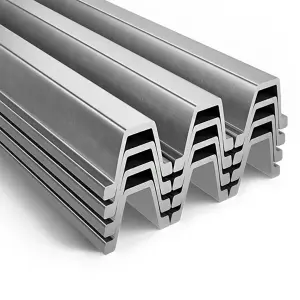

Профіль СВП для кріплення гірничих виробок

Спеціальні взаємозамінні профілі (СВП) – це фасонний гарячекатаний прокат, який використовується для виготовлення кріплень гірничих виробок. З огляду на специфічне вузькоспеціалізоване застосування такий сортовий профіль в побуті ще називають шахтною стійкою.

Сортамент та характеристики профілю СВП

Профіль СВП для кріплення гірничих виробок випускається відповідно до вимог міжнародних та локальних нормативних документів. В Україні ключовим стандартом на технічні вимоги до такої продукції є ДСТУ 4484 (у країнах СНД він відповідає ГОСТ 535). Розміри, граничні відхилення та вимоги до форми гарячекатаних виробів повинні відповідати ДСТУ 8770. Шахтна стійка СВП також може виготовлятися за технічними умовами (наприклад, ТУ У 24.1-05393056-005:2021 та ТУ У 24.1-05393056-287:2017), за стандартами підприємств, європейськими та іншими міжнародними нормами.

Відповідно до ДСТУ 8770 випускаються шість видів взаємозамінних профілів - СВП 14, СВП 17, СВП 19, СВП 22, СВП 27, СВП 33. Вони відрізняються один від одного розмірами і, відповідно, площею поперечного перерізу, масою погонного метра і несучими властивостями. Для виготовлення шахтних стійок використовуються вуглецеві сталі звичайної якості марок Ст5пс, Ст5сп за ДСТУ 2651.

Види та параметри профілів СВП у відповідності до ДСТУ 8770

Профілі виготовляють довжиною від 4 до 12 метрів:

• мірної довжини;
• кратної мірної довжини;
• мірної довжини з відрізками (довжиною не менше 3 метрів) в обсязі не більше 15% партії;
• кратної мірної довжини з відрізками (довжиною не менше 3 метрів) в обсязі не більше 15% партії;
• немірної довжини.

Кривизна профілю в горизонтальній та вертикальній площині повинна становити не більше 1% довжини для виробів першого класу та не більше 1,5% – для другого класу. Скручування профілю навколо поздовжньої осі не допускається.

Виробництво шахтних стійок

Профілі для кріплення шахтних виробок виготовляють шляхом гарячого прокатування на великосортових, рейкобалкових та трубозаготівельних станах. Як напівфабрикат використовується безперервнолита або гарячекатана заготовка прямокутного перерізу (блюм). Заготовка перед прокаткою нагрівається в печі, після чого піддається пластичній деформації в калібрах робочих валків і набуває необхідної форми та розмірів. Потім прокат охолоджується, ріжеться на мірні довжини і, у разі потреби, надходить на правильні машини для виправлення геометричних недосконалостей. Після виконання приймальних випробувань, обумовлених нормативними документами, вироби маркують, упаковують та розміщують на складі готової продукції. Реалізація профілів для кріплення (шахтних стійок) здійснюється як оптом, машинними та вагонними нормами, так і в роздріб.

Де та як використовуються профілі для кріплення гірничих виробок

Кріплення металеве арочне призначене для утримання гірських порід в очисних забоях, капітальних і підготовчих підземних виробках при розробці вугільних пластів та видобутку інших корисних копалин. Шахтні кріплення – це рами, встановлені на певній відстані одна від одної та з'єднані між собою стяжками. Рама кріплення (арка) складається з трьох елементів – верхняку та стійок – які виготовляються з СВП та стикуються за допомогою спеціальних замків.

Вид, параметри та крок арочного кріплення, а також розміри та характеристики профілів СВП, що застосовуються, залежать від гірських умов, в яких функціонує конкретна шахта. Прикладами металевих податливих рамних кріплень можуть служити КМП-А5 (кріплення арочне п'ятиланкове), КМП-А4 (кріплення арочне чотириланкове), КМП-А3 (кріплення податливе арочне трьохланкове).
