На початку нашої сьогоднішньої статті хочеться одразу зробити відступ про те, що в науці маса та вага – це абсолютно різні поняття. Вага - величина векторна, що визначається як сила, з якою тіло (у нашому випадку металевий рифлений лист) тисне на опору або підвіс. Вимірюється параметр у ньютонах, а розраховується за формулою Р= m×g, де m – маса листа, g – прискорення вільного падіння Землі, що становить 9,80665 м/с². Маса ж – величина скалярна, що вимірюється в кг і розраховується за формулою m = ρ×V, де ρ – густина металу, V – його об'єм.
Але різниця в цих термінах властива переважно науковим та освітнім сферам, в побуті ж значення цих слів наскільки стали тотожними, практично синонімами, що під поняттям "вага рифленого листа" найчастіше мають на увазі його масу.
Від чого залежить вага рифленої листової сталі

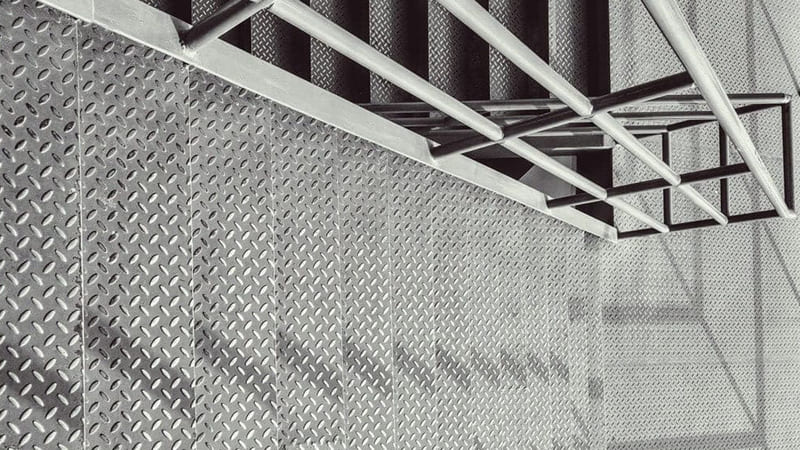

Металопрокат після гарячої або холодної прокатки з малюнком на поверхні у вигляді випуклостей, що формою перерізу нагадують ромб або сочевицю, називають рифлений лист, вага його квадратного або погонного метра багато в чому визначається способом виробництва, сталевою основою, а також типом та висотою рифлень. Оскільки в місцях рифлення додається додатковий обсяг матеріалу, то, відповідно, збільшується маса, так як ці величини прямо пропорційні. Також маса виробу залежить від вихідної товщини листа та щільності металу – крім вуглецевих та низьколегованих марок, рифлений прокат може виготовлятися з нержавіючих сталей, алюмінієвих сплавів та інших матеріалів.
Для чого потрібно знати вагу листової сталі

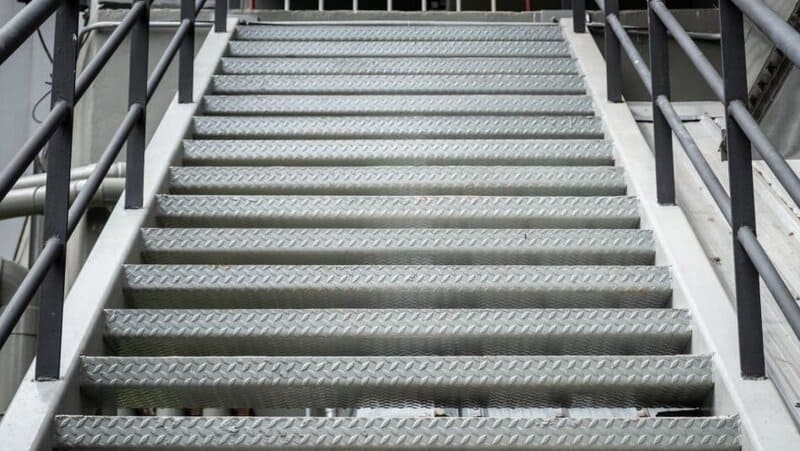

Вага листа рифленого потрібна в першу чергу для оцінки навантаження на конструкції, до складу яких він входитиме. Адже від цього залежить надійність та термін експлуатації опор, перекриттів, фундаментів та інших конструктивних елементів будівель та споруд.
Оперувати масою листової сталі також важливо для:
- вибору транспорту під перевезення металопрокату та готових конструкцій;
- правильного розрахунку вартості металопрокату під час замовлення;
- визначення кількості витратних матеріалів для кріплення та зварювання.
Знаючи яка вага листового рифленого металу, Ви зможете гарантовано придбати якісний прокат, що відповідає вимогам стандартів, а не фальсифікат від несумлінного постачальника.
Вага рифленого листа «чечевиця»
Цей вид металопрокату випускається відповідно до вимог українського стандарту ДСТУ 8783 (аналог ГОСТ 8568, який діє у країнах СНД), а також за технічними умовами підприємств-виробників (наприклад, ТУ У 27.1-31632138-1333:2005). Відповідно до ДСТУ листи з рифленням у вигляді сочевиці виробляють з відстанню між рифлями 20, 25 та 30 мм. При цьому ширина листів варіюється від 600 до 2200 мм, а довжина від 1400 до 8000 мм з кроком 50 мм. На запит замовника можливе виготовлення листів нестандартних розмірів.
Вага листа із чечевичним рифленням відповідно до ДСТУ 8783
| Товщина основи листа s, мм | Маса 1 м² листа, кг | Граничні відхилення за масою, % |
|---|---|---|
| 2,5 | 21,0 | ±10 |
| 3 | 25,1 | ±10 |
| 4 | 33,5 | ±8 |
| 5 | 41,8 | ±6 |
| 6 | 50,1 | ±9 |
| 8 | 66,6 | ±5 |
| 10 | 83,0 | ±3 |
| 12 | 99,3 | ±3 |
Вага рифленого листа «ромб»
Листовий прокат з ромбоподібним рифленням проводиться за тими самими стандартами ДСТУ 8783/ ГОСТ 8568, що і продукція з чечевичним малюнком. Листи металу з ромбічним рифленням виготовляють з розмірами діагоналей ромба 25-30 х 60-70 мм. Конфігурацію рифлення та напрямок великих діагоналей ромба (вздовж або впоперек листа) визначає виробник. На запит замовника допускається виготовлення листової продукції з іншим співвідношенням діагоналей ромба.
Вага рифленого ромбічного листа відповідно до ДСТУ 8783
| Товщина основи листа с, мм | Маса 1 м² листа, кг | Граничні відхилення за масою, % |
|---|---|---|
| 2,5 | 20,1 | ±10 |
| 3 | 24,2 | ±10 |
| 4 | 32,2 | ±8 |
| 5 | 40,5 | ±6 |
| 6 | 48,5 | ±5 |
| 8 | 64,9 | ±5 |
| 10 | 80,9 | ±3 |
| 12 | 96,8 | ±3 |
Як розрахувати вагу рифленого листа
Якщо під рукою немає таблиці, щоб отримати теоретичну вага листа рифленого, виконати його оцінку розрахунковим шляхом з достатньою точністю та достовірністю неможливо. По-перше, технічна документація з вимогами до цієї продукції не містить будь-яких формул для визначення її теоретичної маси. Будь-які обчислення, виконані з допомогою сторонніх додатків чи самостійно створених рівнянь, не мають нормативного обгрунтування. Саме тому слід дуже обережно поводитися з різноманітними формулами та коефіцієнтами, які пропонують численні інтернет-ресурси.
По-друге, стандарти з технічними умовами поставки рифленого листа допускають відхилення розмірів сталевої основи та рифлів у досить широких межах. Продукція одного виробника може суттєво відрізнятись від виробів іншого як за габаритами, так і за масою. При цьому й ті, й інші можуть повністю відповідати вимогам державних норм. Головна умова – відповідність обумовленим у стандартах граничним відхиленням.
З огляду на вищесказане найкращим способом визначити масу рифленого листа є його фізичне зважування на повіреному ваговому устаткуванні з подальшим порівнянням отриманих значень та показників таблиць відповідних нормативних документів.
