Сталь S355K2+N

Характеристика стали S355K2+N

Низкоуглеродистая конструкционная качественная сталь, которая поставляется в виде горячекатаного плоского и длинного проката (а также полуфабрикатов для его производства) в соответствии с требованиями европейского стандарта EN 10025-2, а также его украинского аналога ДСТУ EN 10025-2. Минимальный предел текучести у стали толщиной до 16 мм включительно – 355 МПа. При этом работа, затрачиваемая на разрушение продольного образца стали S355K2 при температуре -20°С, составляет не менее 40 Дж. Сталь отличается неплохой хладостойкостью и находит широкое применение в строительстве и машиностроении. На усмотрение производителя или по согласованию сторон сортовой и широкополосный прокат этой марки может иметь следующие состояния поставки: непосредственно после прокатки (+AR), после нормализующей прокатки или нормализации (+N), после термомеханической прокатки (+M). Толстолистовой прокат поставляется только в состояниях +AR либо +N. Номер стали по классификации Евросоюза – 1.0596.

Химические свойства

Сталь с невысоким содержанием углерода, полностью успокоенная. Для ее раскисления и обеспечения требуемого комплекса механических свойств используются кремний и марганец, также для раскисления и связывания азота в расплав может вводиться алюминий. Комплексное введение Si и Mn позволяет существенно уменьшить количество кислорода в сплаве, а присутствие минимального количества серы (S), фосфора (P) и азота (N) обуславливается техническими примесями и строго контролируется при выплавке.

Химический состав стали S355K2+N в соответствии с ДСТУ EN 10025-2, %

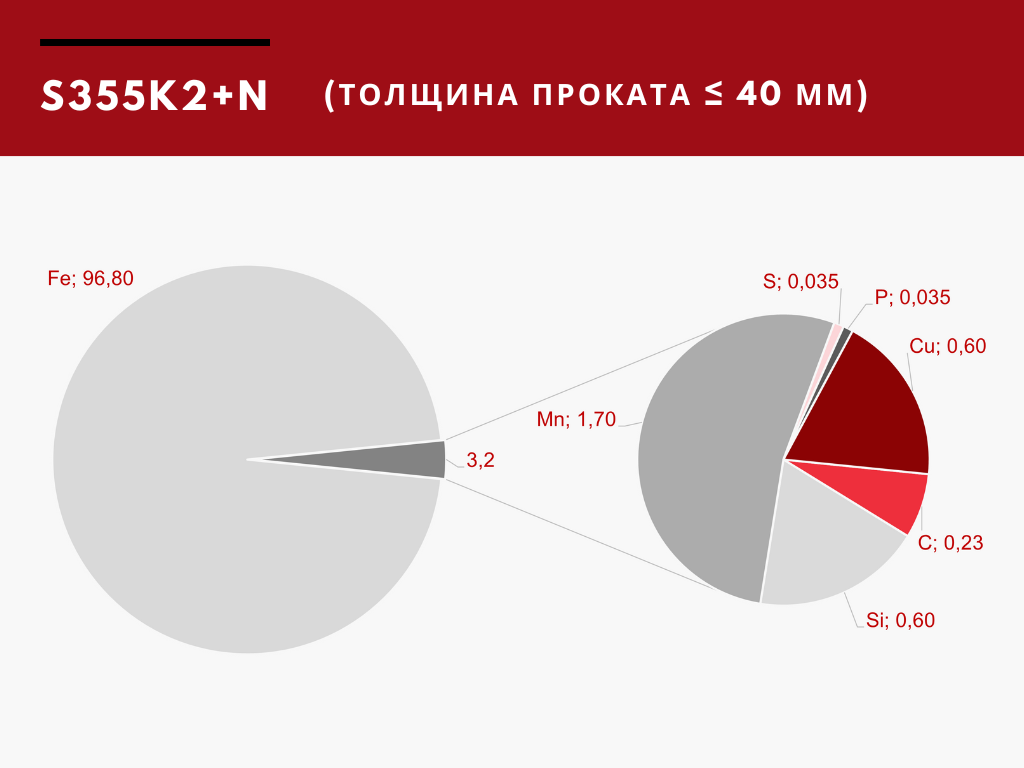

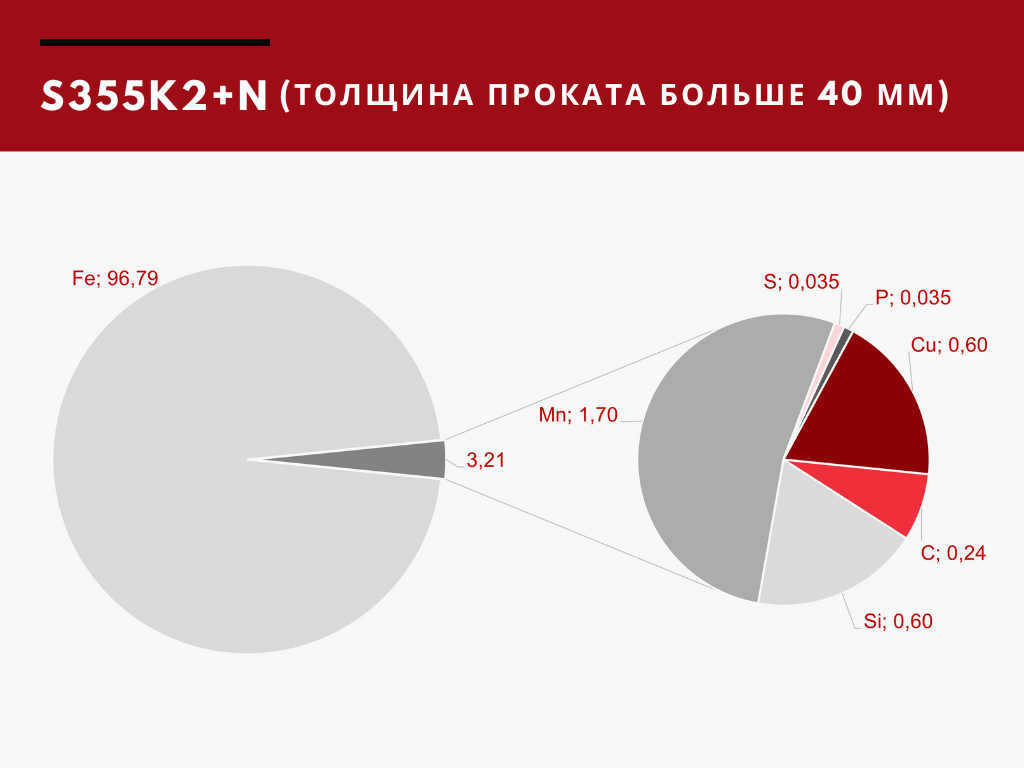

Приблизительный состав стали S355K2+N

Физико-механические свойства стали S355K2+N

У нее однородная структура с минимальным количеством неметаллических включений и оптимальное сочетание прочности и пластичности. Имеет регламентированный уровень ударной вязкости при температуре -20°С, который для марки S355K2 на 30% выше, чем у других сталей данного класса прочности, выпускаемых по EN 10025-2.

Довольно технологична в механической обработке, хорошо себя зарекомендовала при холодной формовке. Сталь, поставляемая в состоянии «+N», пригодна и для горячей формовки сразу после доставки. Марка S355K2 может свариваться газовой и электродуговой сваркой, ручной и автоматической, под флюсом и в среде защитных газов.

Механические свойства стали S355K2+N по ДСТУ EN 10025-2

Применение

Сталь находит применение в самых разных отраслях. Основная ее сфера использования – это изготовление металлоконструкций для гражданского и промышленного строительства. Марка S355K2 используется для создания несущих элементов зданий, мостов и эстакад. Также ее применяют при производстве конструктивных элементов и деталей:

• сельскохозяйственных машин;
• землеройной, грузоподъемной и строительной спецтехники;
• горнодобывающих агрегатов.

Аналоги стали S355K2+N в международной практике
