Сталь S355K2
Характеристика стали S355K2
Низкоуглеродистая нелегированная сталь. Качественная конструкционная. Характеризуется хорошими прочностными качествами и демонстрирует неплохую хладостойкость.
Поставляется в виде разнообразного горячекатаного проката – листа, широкой полосы, сортовых и фасонных профилей. Является продукцией массового потребления, но особенно востребована в строительстве и в машиностроении. Номер согласно европейскому стандарту EN 10025-2 – 1.0596. До 2004 года обозначалась как S355K2G4, однако с введением обновленной редакции стандарта маркировка упростилась. В зависимости от вида продукции и требований потребителей прокат марки S355K2 может поставляться в следующих состояниях: после нормализующей прокатки или нормализации (+N), после термомеханической прокатки (+М) или в горячекатаном состоянии без дополнительной обработки (+AR).
Химические свойства
Сталь содержит небольшое количество углерода (С) и является нелегированной конструкционной. Кроме железа и углерода в ее состав входят общедоступные химические элементы, такие как кремний (Si) и марганец (Mn), другие элементы могут присутствовать в минимальных количествах как технологические примеси.

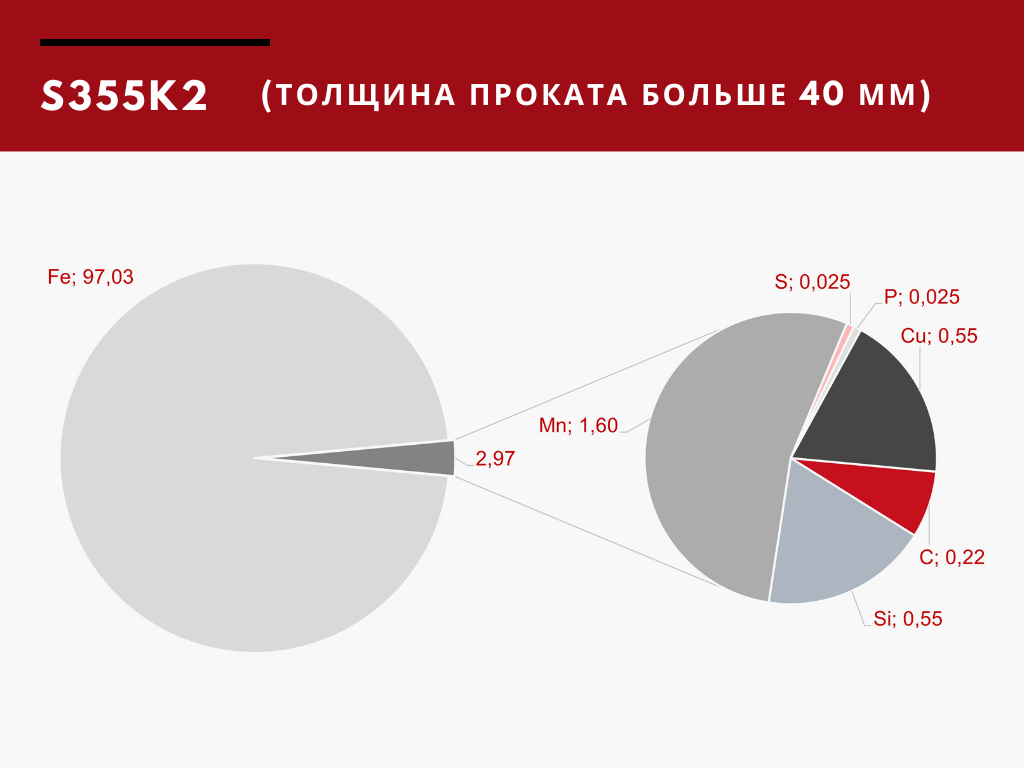

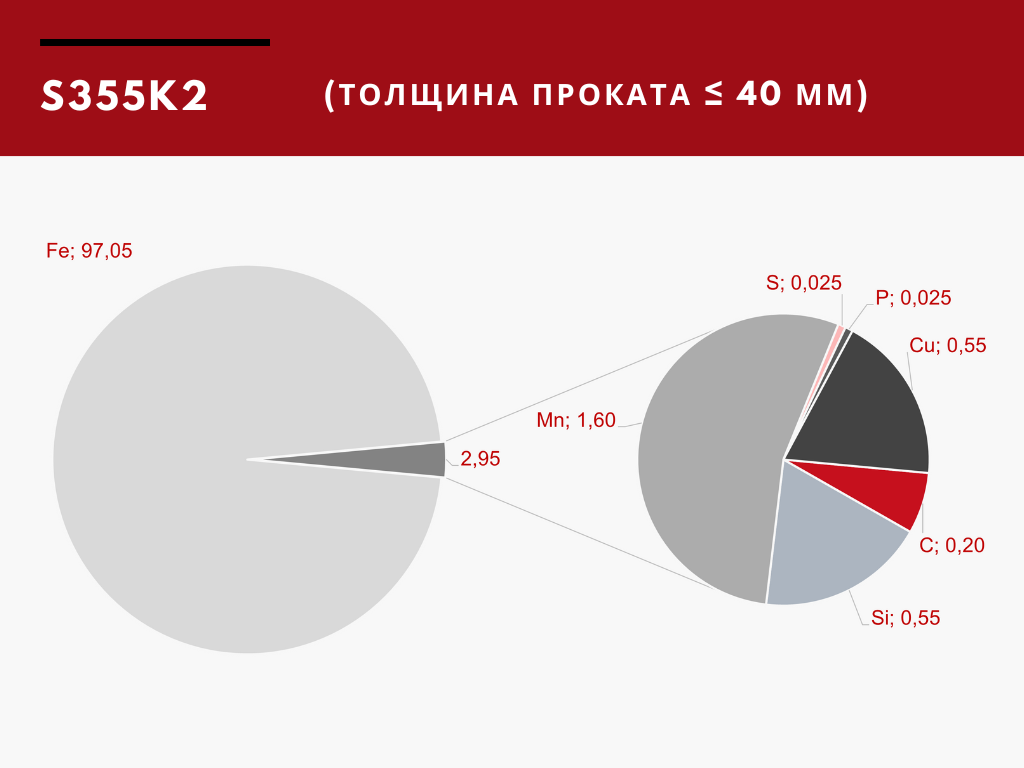

Химический состав стали S355K2 в соответствии ДСТУ EN 10025-2, %
|
Толщина проката, мм |
C |
Si |
Mn |
S |
Р |
Cu |
|
До 40 включ. |
≤ 0,20 |
≤ 0,55 |
≤ 1,60 |
≤ 0,025 |
≤ 0,025 |
≤ 0,55 |
|
Больше 40 |
≤ 0,22 |
Физико-механические свойства
S355K2 отличается однородностью металла и демонстрирует хорошие прочностные показатели. Она имеет довольно высокий предел текучести, так при толщине проката до 16,0 мм он составляет минимум 355 МПа. При этом данная сталь демонстрирует повышенные значения работы удара при температуре -20°С в сравнении с другими марками группы S355, которые выпускаются по стандарту EN 10025-2 и его украинскому аналогу ДСТУ EN 10025-2 (для продукции толщиной до 150 мм включительно – не менее 40 Дж).
Сталь хорошо сваривается ручной, полуавтоматической и автоматической электродуговой сваркой. Не проявляет склонность к отпускной хрупкости. Флокенонечувствительна.
Механические свойства стали S355K2 по ДСТУ EN 10025-2
|
Толщина проката, мм |
Минимальный предел текучести ReH, МПа |
Временное сопротивление Rm, МПа |
|
Менее 3 |
355 |
510…680 |
|
3…16 включ. |
355 |
470…630 |
|
16…40 включ. |
345 |
|
|
40…63 включ. |
335 |
|
|
63…80 включ. |
325 |
470…630 |
|
80…100 включ. |
315 |
|
|
100…150 включ. |
295 |
450…600 |
|
150…200 включ. |
285 |
|
|
200…250 включ. |
275 |
|
|
250…400 включ. |
265 |
Применение
Может использоваться для изготовления динамически нагруженных сварных металлоконструкций, в том числе работающих при отрицательных температурах. Также востребована в качестве конструкционного материала при производстве:
- опорных конструкций буровых установок и ветрогенераторов;
- развлекательных и игровых аттракционов;
- строительной и землеройной техники;
- эстакад, путепроводов и мостов;
- оффшорных металлоконструкций;
- резервуаров и контейнеров;
- горных и карьерных машин.
Аналоги стали S355K2(+AR) в международной практике
|
КНР |
Q345D |
