Сталь 25ХГСР

Характеристика стали 25ХГСР

Низколегированная сталь, обладающая высокими прочностными характеристиками и демонстрирующая хорошую износостойкость после термической обработки. Является разработкой украинских металлургов и производится преимущественно в виде листового проката толщиной от 14 до 40 мм. Относится к группе конструкционных сталей и находит широкое применение при создании мощных и сильнонагруженных механизмов и агрегатов, изнашиваемых рабочих элементов наземной и подземной техники.

Химические свойства

Низкоуглеродистая сталь, легированная хромом, марганцем, кремнием, бором и титаном. Даже небольшие добавки титана и бора способствуют измельчению зерна, повышению прокаливаемости и увеличению износостойкости сплава после закалки с отпуском.

Химический состав стали 25ХГСР в соответствии с ТУ У 27.1-26416904-201:2010, %

C	Si	Mn	Ti	S	P	Cr	B	Al общ.	N
0,22-0,26	0,5-0,8	0,9-1,3	0,01-0,04	не более 0,020	не более 0,020	0,30-0,50	0,001-0,005	0,02-0,05	не более 0,12

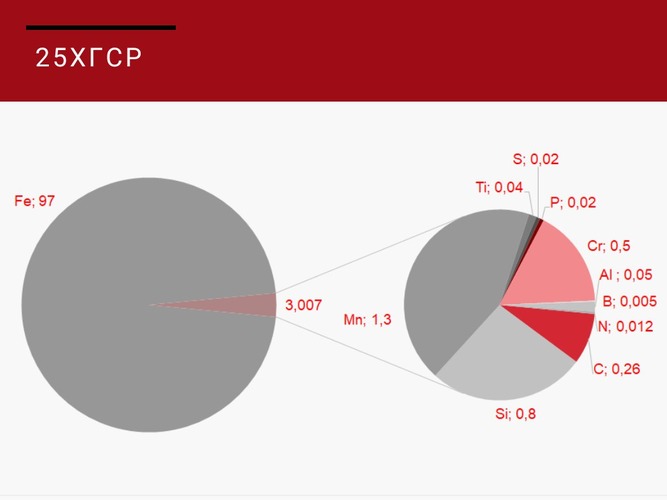

сталь 25ХГСР

Приблизительный состав стали 25ХГСР

Физико-механические свойства

Сталь 25ХГСР отличается повышенной прочностью и износостойкостью после упрочняющей термообработки. Демонстрирует высокую ударопрочность, хорошо сопротивляется истирающему воздействию.

При условии соблюдения общих правил технологии данный сплав хорошо сваривается с применением ручной и автоматической сварки, однако следует учитывать возможное разупрочнение в зоне термического влияния.

Механические свойства стали 25ХГСР по ТУ У 27.1-26416904-201:2010

Временное сопротивление σв, Н/мм², не менее	Предел текучести σ_0.₂, Н/мм², не менее	Относительное удлинение δ, %, не менее	Ударная вязкость KCU, Дж/см², не менее	Твердость поверхности, HB,
800	620	10	40	255…321

Применение

Сталь 25ХГСР используется для изготовления деталей, работающих под высокими нагрузками и устанавливаемых в оборудование повышенного класса надежности. Применяется в тяжелом и промышленном машиностроении при создании:

горношахтного оборудования;
кранов различной модификации, рассчитанных на большую грузоподъемность;
кузовов самосвалов;
элементов футеровки;
строительной и специальной техники.

Она прекрасно зарекомендовала себя в землеройных и сельскохозяйственных машинах. Используется в качестве конструкционного материала при изготовлении производственных дробилок и миксеров, а также для сит, желобов, резервуаров и форм для бетонного литья.
