Рельсы крановые

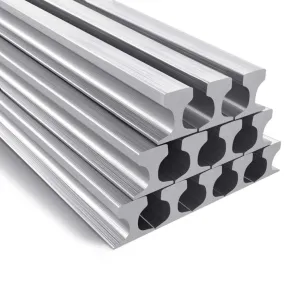

Как разновидность стального металлопроката, рельсы крановые относятся к фасонным профилям специального отраслевого назначения. Они предназначены для монтажа путей передвижения крановых механизмов большой грузоподъемности и широко востребованы в промышленном сегменте.

Классификация и сортамент крановых рельсов

Более массивная форма отличает крановый рельс от железнодорожного и оградительного, хотя он также имеет три основных элемента. Это:

  • головка – верхняя часть профиля, имеющая плоскоокруглую форму и особенно испытывающая трибологические и механические нагрузки;
  • подошва – элемент профиля, выступающий опорным основанием и имеющий снизу плоскую форму. Выпусклость ее нижней плоскости строго контролируется, отверстия для болтовых креплений выполняются только по предварительному согласованию с заказчиком;
  • шейка – конструктивный элемент, объединяющий головку и подошву. Ее главная ось располагается перпендикулярно к нижней плоскости профиля.

Увеличенная ширина головки кранового рельса в сочетании с мягкой закругленной формой угловой зоны профиля обеспечивает устойчивое линейное передвижение колес в реверсном режиме и минимизирует вибрации, пробуксовки и рывки. Утолщенная невысокая шейка увеличивает стойкость проката к весовым нагрузкам и сжимающим деформациям.

Основные параметры

Компания «Метинвест-СМЦ» предлагает купить рельсы крановые, изготовленные на МК «АЗОВСТАЛЬ» согласно нормативным требованиям стандартов ДСТУ 2484/ ГОСТ 4121 и ТУ У 14-2-1236-99. Прокат отличает высокая точность размеров и строгая симметрия формы относительно центральной вертикальной оси.

кранова рельсаКрановые рельсы – сортамент и размеры по ДСТУ 2484/ГОСТ 4121

Размеры и справочные данные

Тип крановых рельсов

КР70

КР80

КР100

КР120

КР140

b, мм

70

80

100

120

140

b1, мм

75,6

87

108

129

150

b2, мм

120

130

150

170

170

s1, мм

21

26

32

38

56

s2, мм

23

28

34

40

58

h, мм

120

130

150

170

170

h1, мм

28

35

40

45

50

h2, мм

24

26

30

35

40

h3, мм

6

10

11,5

13

14

h4, мм

9

9,75

11,25

13,75

18,75

h5, мм

21,375

22,75

22,25

31,15

35

R, мм

400

400

450

500

700

RА, мм

25

30

35

40

40

RБ, мм

25

30

35

48

50

r, мм

6

8

8

8

10

r1, мм

6

6

8

8

10

r2, мм

1,5

1,5

2

2

3

Расстояние до центра тяжести, см

y1

5,77

6,42

7,55

8,65

8,70

y2

6,23

6,58

7,45

8,35

8,30

Моменты инерции, см4

Ix

1040,18

1504,57

2768,43

4754,83

5486,19

Iy

281,71

438,96

858,99

1596,08

2484,75

Ip

1321,89

1943,53

3627,42

6350,91

7970,94

Момент сопротивления, см3

W1=Ix/y1

180,26

234,35

366,67

549,69

630,59

W2=Ix/y2

166,95

228,65

371,60

569,43

660,98

W3=Ly/b2/2

46,95

67,53

114,53

187,76

292,32

Wp

160,00

214,18

343,83

527,92

662,04

Площадь поперечного сечения*, см2

58,72

76,19

105,85

144,54

180,51

Масса** 1 м.п., кг

46,10

59,81

83,09

113,47

141,70

Примечания:

* – справочная величина, вычисленная исходя из условия соблюдения всех номинальных размеров профиля;

** – теоретически рассчитанный параметр для сталей, имеющих плотность ρ = 7,85 г/см3.

Рельсы крановые по ДСТУ 2484/ ГОСТ 4121 производятся в классах обычной (А) и повышенной (Б) точности прокатки и поставляются в отрезках мерной и немерной длины в интервале от 4 до 12 метров.

                                                                                                                         Допустимые предельные отклонения размеров крановых рельсов ДСТУ 2484/ГОСТ 4121

Предельные отклонения профиля, мм

Тип крановых рельсов

КР70, КР80, КР100

КР120, КР140

точность прокатки

обычная

повышенная

обычная

повышенная

по ширине подошвы, b2

+1,0…-3,0

+1,0…-2,5

+1,0…-3,5

+1,0…3,0

по высоте, h

±1,0

±0,8

±1,2

±0,8

по ширине головки, b

+1,0…-2,0

+1,0…-2,5

по длине мерного проката

+50

Также в компании «Метинвест-СМЦ» можно заказать крановые рельсы КР93, изготовленные по техническим условиям ТУ У 14-2-1236-99, разработанным профильным Техническим комитетом Украины.

 Основные размеры рельса КР93 по ТУ У 14-2-1236-99

Тип рельса

Размеры, мм

Масса 1 м.п., кг

H

b1

b2

L

КР93

125

100

160

6000…24900,

12500, 25000

86,70

Учитывая жесткие условия эксплуатации, крановые рельсы КР70, КР80, КР100, КР120 изготавливаются из высокопрочной стали 63, рельс КР93 – из стали марки К73Ф, легированной ванадием. Использование других марок стали оговаривается сразу при оформлении заказа.

Металлургические комбинаты, входящие в структуру Группы Метинвест, являются предприятиями полного цикла. Это позволяет снизить рентабельность производства, свести процент брака к нулю и гарантировать высокое качество крановых рельс. Поэтому все желающие могут крановые рельсы купить в Украине по доступной цене и изготовленные в полном соответствии с нормами ТУ и стандартами.

Цена на крановые рельсы формируется с учетом типоразмера и качества прокатки. При использовании нестандартных марок стали и выполнении монтажных отверстий она может увеличиваться в соответствии со спецификой и объемом заказа.

Технические требования к рельсам

Крановые рельсы подкрановых путей выполняют две функции: обеспечивают перемещение колес крановых механизмов и распределяют локальные воздействия от них в поясные соединения и стенку подкрановых балок. Их также отличает относительно большой момент инерции, при этом они должны обладать:

  • износоустойчивостью;
  • необходимой прочностью;
  • жесткостью на кручение и изгиб;
  • повышенным сопротивлением ударным воздействиям.

Функциональная нагрузка делает свойства и характер эксплуатации данного проката взаимосвязанными. Так, для обеспечения плавного перемещения грузоподъемных механизмов и формирования стыков с минимальным зазором и перепадом высот рельс крановый должен иметь безупречную поверхность головки и почти идеальный торцевой край. При этом крановый рельсовый путь при интенсивной нагрузке быстро изнашивается. В нем активно концентрируются местные напряжения, вызванные сжимающими и изгибающими деформациям, и в результате происходит снижение моментов инерции и начинается разрушение рельсового пути. Поэтому рельс крановый не должен иметь:

  • поверхностные дефекты, в том числе в торцевой зоне: трещины, рванины, наплывы, плены, расслоения, усадочные трещины;
  • отклонения от прямолинейности более 0,08% в горизонтальной плоскости и более 0,06% – в вертикальной;
  • кривизну концов в пределах 2мм/1 м.п. по горизонтальной и вертикальной плоскости;
  • местных деформаций более 1 мм на длине 500 мм.

Прочность и износоустойчивость металлопроката во многом определяются химическим составом и механическими свойствами используемой марки стали. Согласно ДСТУ 2484/ ГОСТ 4121 рельсы крановые изготавливаются из стали 63. В ней категорически не допускаются присутствие флокенов и отклонения от химического состава и нормативных физико-механических свойств.

 Химический состав и механические свойства стали 63

Химический состав

Механические свойства

С

Mn

Si

S

P

Cr

Cu

Ni

σв, Н/мм2

σт, Н/мм2

δ, %

HB

0,53…0,73

0,6…1,0

0,15…0,35

<0,050

< 0,050

< 0,30

<0,30

<0,30

≥730

≥370

≥6,0

≥212

Производство крановых рельсов

Данный прокат производится методом горячей прокатки. Заготовки – горячекатаные блюмы– нагреваются в методической печи и подаются рольгангами в рельсобалочный стан. Раскат поочередно проходит череду клетей, где посредством обжимающих усилий, создаваемых валками с фасонной формой калибров, приобретает на выходе из стана сложный профиль кранового рельса.

Чтобы края крановых рельсов были ровные и имели высокую точность перпендикулярной плоскости, их режут на отрезки заданной длины пилами горячей резки, предварительно зафиксировав зажимными устройствами. Для охлаждения прокат отправляется на холодильник и при необходимости подвергается правке.

На шейку в обязательном порядке наносится маркировка. В ней отражается типоразмер рельса кранового, класс точности прокатки и стандарт, по которому он изготовлен. Для оценки химических и механических свойств, определения показателей качества крановых рельсов проводят цикл заводских испытаний в рамках одной производственной партии.

Применение крановых рельсов

Основное целевое назначение проката – создание подкрановых путей мостовых кранов. Как конструктивный элемент верхнего строения путей передвижения грузоподъемных механизмов рельсы крановые способны выдержать значительные статические и динамические нагрузки и сегодня они массово востребованы:

  • в морских и речных портах;
  • на промышленных предприятиях;
  • в строительстве и логистике.

Купить рельсы крановые от производителя

«Метинвест-СМЦ» – крупнейший металлотрейдер на украинском рынке. Входя в структуру международной группы компаний МЕТИНВЕСТ, компания ведет продажи металла по цене производителя и предоставляет широкий перечень сопутствующих услуг.

Обладая мощным производственным потенциалом и обширной сетью металлоцентров, «Метинвест-СМЦ» оперативно выполняет даже очень крупные и разносортные заказы и предлагает:

  • юридическим лицам крановые рельсы купить оптом в Украине с доставкой в любой регион;
  • фирмам и физическим лицам приобрести прокат в розницу в килограммах, метрах и штуках.

На рельсы крановые цена варьируется в зависимости от типоразмера и марки используемой стали. Звоните, телефон отдела продаж 0800-30-30-70, для особо крупных и корпоративных заказчиков мы готовы рассмотреть вопрос о применении программ лояльности.

⭕ Какие марки крановых рельсов являются самыми популярными в продаже?

В современном инжиниринге используются все типы кранового рельса, изготавливаемые по ДСТУ 2484/ ГОСТ 4121 – КР70, КР80, КР100, КР120, КР140, а также КР93, который производится по ТУ У 14-2-1236-99. Такой обширный и разнообразный спрос на крановый рельс на украинском рынке обусловлен конструктивным разнообразием крановых механизмов, эксплуатируемых в условиях предприятий и портов, хотя за последний отчетный период отмечается повышенный интерес оптовых и розничных покупателей к КР70 и КР100.

⭕ Как выбрать крановые рельсы?

В процессе эксплуатации крановый рельс испытывает повышенные статические и динамические нагрузки. Поэтому основным критерием выбора для данного проката является величина максимального расчетного давления: КР70 – 350 кН, КР80 – 500 кН, КР100 – 600 кН, КР120 – 800 кН. При замене крановых рельсов обязательно необходимо заменить и колеса, так как присутствующая выработка поверхности приведет к быстрому износу рельсового пути.
