В начале нашей сегодняшней статьи хочется сразу сделать отступление о том, что в науке масса и вес – это абсолютно разные понятия. Вес – величина векторная, определяющаяся как сила, с которой тело (в нашем случае металлический рифленый лист) давит на опору или подвес. Измеряется параметр в ньютонах, а рассчитывается по формуле Р= m×g, где m – масса листа, g – ускорение свободного падения на поверхности Земли, составляющее 9,80665 м/с². Масса же – величина скалярная, измеряющаяся в кг и рассчитывающаяся по формуле m = ρ×V, где ρ – плотность металла, V – его объем.
Но разница в этих терминах присуща преимущественно научным и образовательным сферам, в обиходе же значения этих слов насколько стали тождественными, практически синонимами, что под понятием «вес рифленого листа» чаще всего подразумевают его массу.
От чего зависит вес рифленой листовой стали
Металлопрокат после горячей или холодной прокатки с рисунком на поверхности в виде выпуклостей, по форме сечения напоминающих ромб или чечевицу, называют рифленый лист, вес его квадратного или погонного метра во многом определяется способом производства, стальной основой, а также типом и высотой рифлений. Поскольку в местах рифления прибавляется дополнительный объем материала то, соответственно, увеличивается масса, так как эти величины прямо пропорциональные. Также масса изделия зависит от исходной толщины листа и плотности металла – помимо углеродистых и низколегированных марок, рифленый прокат может изготавливаться из нержавеющих сталей, алюминиевых сплавов и других материалов.
Для чего нужно знать вес листовой стали
Вес листа рифленого нужен в первую очередь для оценки нагрузки на конструкции, в состав которых он будет входить. Ведь от этого зависит надежность и срок эксплуатации опор, перекрытий, фундаментов и других конструктивных элементов зданий и сооружений.
Оперировать массой листовой стали также важно для:
- выбора транспорта под перевозку металлопроката и готовых конструкций;
- правильного расчета стоимости металлопроката при заказе;
- определения количества расходных материалов для крепления и сварки.
Зная вес листового рифленого металла, вы сможете гарантированно приобрести качественный прокат, соответствующий требованиям стандартов, а не фальсификат от недобросовестного поставщика.

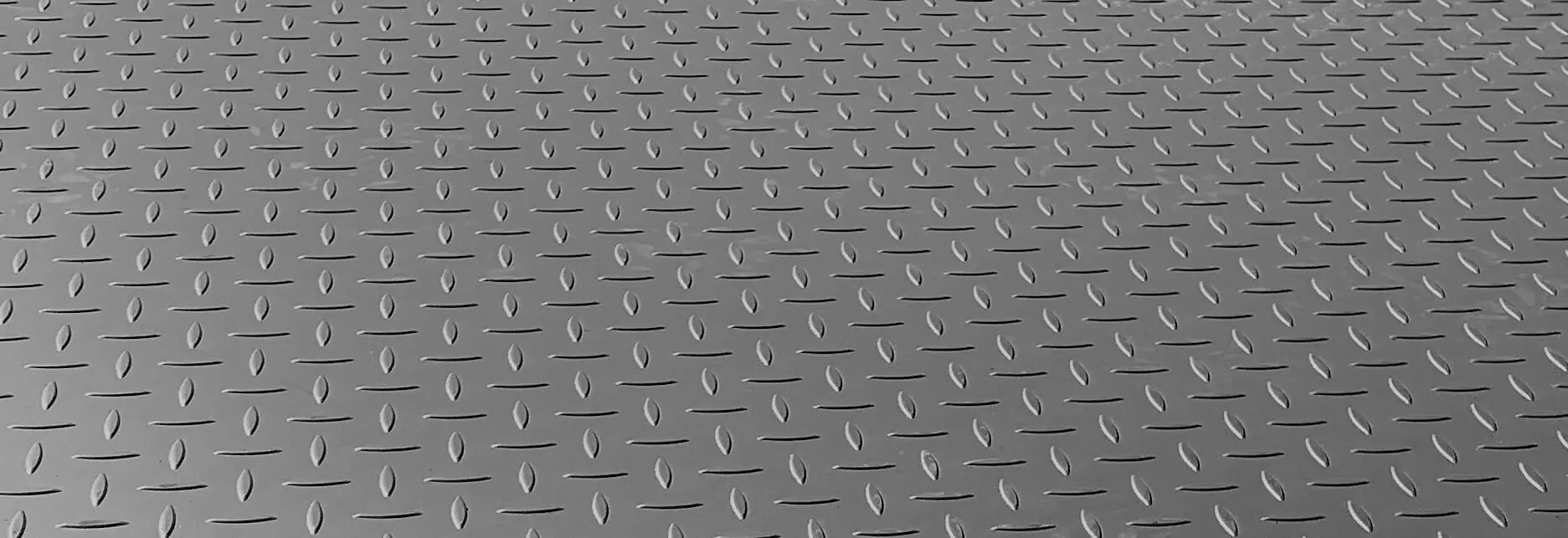

Вес рифленого листа «чечевица»
Этот вид металлопроката выпускается в соответствии с требованиями украинского стандарта ДСТУ 8783 (аналог ГОСТ 8568, действующего в странах СНГ), а также по техническим условиям предприятий-изготовителей (например, ТУ У 27.1-31632138-1333:2005). Согласно ДСТУ листы с рифлением в виде чечевицы производят с расстоянием между рифлями 20, 25 и 30 мм. При этом ширина листов варьируется от 600 до 2200 мм, а длина – от 1400 до 8000 мм с шагом 50 мм. По запросу заказчика возможно изготовление листов нестандартных размеров.
Вес листа с чечевичным рифлением в соответствии с ДСТУ 8783
| Толщина основы листа s, мм | Масса 1 м² листа, кг | Предельные отклонения по массе, % |
|---|---|---|
| 2,5 | 21,0 | ±10 |
| 3 | 25,1 | ±10 |
| 4 | 33,5 | ±8 |
| 5 | 41,8 | ±6 |
| 6 | 50,1 | ±9 |
| 8 | 66,6 | ±5 |
| 10 | 83,0 | ±3 |
| 12 | 99,3 | ±3 |
Вес рифленого листа «ромб»
Листовой прокат с ромбовидным рифлением производится по тем же стандартам ДСТУ 8783/ ГОСТ 8568, что и продукция с чечевичным рисунком. Листы металла с ромбическим рифлением изготовляют с размерами диагоналей ромба 25-30 х 60-70 мм. Конфигурацию рифления и направление больших диагоналей ромба (вдоль или поперек листа) определяет изготовитель. По запросу заказчика допускается изготовление листовой продукции с другим соотношением диагоналей ромба.
Вес ромбического рифленого листа в соответствии с ДСТУ 8783
| Толщина основы листа s, мм | Масса 1 м² листа, кг | Предельные отклонения по массе, % |
|---|---|---|
| 2,5 | 20,1 | ±10 |
| 3 | 24,2 | ±10 |
| 4 | 32,2 | ±8 |
| 5 | 40,5 | ±6 |
| 6 | 48,5 | ±5 |
| 8 | 64,9 | ±5 |
| 10 | 80,9 | ±3 |
| 12 | 96,8 | ±3 |
Как рассчитать вес рифленого листа
В случае, если под рукой нет таблицы, чтобы получить теоретический вес листа рифленого, выполнить его оценку расчетным путем с достаточной точностью и достоверностью невозможно. Во-первых, техническая документация с требованиями к данной продукции не содержит каких-либо формул для определения ее теоретической массы. Любые вычисления, выполненные с помощью сторонних приложений или самостоятельно созданных уравнений, не имеют нормативного обоснования. Именно поэтому следует весьма осторожно обращаться с разнообразными формулами и коэффициентами, которые предлагают многочисленные интернет-ресурсы.
Во-вторых, стандарты с техническими условиями поставки рифленого листа допускают отклонения размеров стальной основы и рифлей в достаточно широких пределах. Продукция одного производителя может существенно отличаться от изделий другого как по габаритам, так и по массе. При этом и те, и другие могут полностью подходить под требования государственных норм. Главное условие – соответствие оговоренным в стандартах предельным отклонениям.
В виду вышесказанного наилучшим способом определить массу рифленого листа является его физическое взвешивание на поверенном весовом оборудовании с последующим сравнением полученных значений и показателей таблиц соответствующих нормативных документов.
