Из-за малой металлоемкости, конструктивной жесткости, хорошей свариваемости и прочности в машиностроении, промышленном и частном строительстве активно используется стальной уголок – прокат фасонного профиля с двумя полками равной или неравной величины, образующими прямой угол. Соответственно, на производстве и в быту при проектировании и изготовлении любых металлоконструкций важно четко знать сколько весит метр уголка. Эта информация поможет купить металлопрокат в оптимальном количестве, сократить затраты на логистику и снизить объемы металлических отходов, а в профессиональной сфере – обеспечить требуемую надежность создаваемых изделий и металлоконструкций, корректно рассчитать элементы сооружения и фундамента, способные выдерживать такую весовую нагрузку.

Вес уголка металлического напрямую зависит не только от размера поперечного сечения, но и от плотности материала, из которого он изготовлен. Даже школьник понимает, что при одинаковых габаритах алюминиевый уголок будет весить меньше, чем стальной. Поэтому обращаем внимание, что в данной статье речь идет только о весе стального цельного уголка. Отверстия, навесные элементы, стыковочные сварные швы – все это также влияет на массу изделия и всей металлоконструкции в целом.

Теоретический вес металлического уголка согласно ДСТУ 2251

Современная металлургия выпускает большой сортамент стального уголка: гнутый и горячекатаный, равнополочный и неравнополочный, повышенной и обычной прочности, нетермообработанный, нормализованный и так далее. Такое разнообразие определяет большой перечень стандартов, регламентирующих различные параметры продукции. Кроме национальных нормативных документов существует масса международных норм. Например, в Украине сортамент равнополочных горячекатаных уголков регламентирует ДСТУ 2251 (в странах СНГ – ГОСТ 8509), и в то же время действует гармонизированный европейский стандарт ДСТУ EN 10056, на который в части уголков в свою очередь ссылается один из ключевых европейских нормативных документов на конструкционные стали – EN 10025. И в национальной, и в гармонизированной европейской технической норме перечислен сортамент горячекатаных уголков, который пересекается далеко не во всем диапазоне размеров. Кроме того, теоретическая масса уголков с одинаковыми габаритами в данных документах также может отличаться в виду их конструктивных особенностей (радиусы, допуски, углы построения калибров и пр.). Поэтому информация о массе уголка из какого-либо стандарта может быть использована при теоретических расчетах металлоконструкций, в состав которых включен прокат, изготовленный по этому же нормативному документу.

Вес уголка, изготавливаемого в соответствии с ДСТУ 2251

Параметры поперечного сечения b×b×t, мм (ДСТУ 2251)	Масса 1 метра, кг (ДСТУ 2251)	Количество метров в тонне (ориентировочный расчет)
20×20×3	0,89	1123,60
20×20×4	1,15	869,57
25×25×3	1,12	892,86
25×25×4	1,46	684,93
28×28×3	1,27	787,40
30×30×3	1,36	735,29
30×30×4	1,78	561,80
32×32×3	1,46	684,93
32×32×4	1,91	523,56
35×35×3	1,6	625,00
35×35×4	2,1	476,19
35×35×5	2,58	387,60
40×40×3	1,85	540,54
40×40×4	2,42	413,22
40×40×5	2,98	335,57
45×45×3	2,08	480,77
45×45×4	2,73	366,30
45×45×5	3,37	296,74
50×50×3	2,32	431,03
50×50×4	3,05	327,87
50×50×5	3,77	265,25
50×50×6	4,47	223,71
56×56×4	3,44	290,70
56×56×5	4,25	235,29
63×63×4	3,9	256,41
63×63×5	4,81	207,90
63×63×6	5,72	174,83
70×70×4,5	4,87	205,34
70×70×5	5,38	185,87
70×70×6	6,39	156,49
70×70×7	7,39	135,32
70×70×8	8,37	119,47
75×75×5	5,8	172,41
75×75×6	6,89	145,14
75×75×7	7,96	125,63
75×75×8	9,02	110,86
75×75×9	10,07	99,30
75х75х10	11,1	90,09
80×80×5,5	6,78	147,49
80×80×6	7,36	135,87
80×80×7	8,51	117,51
80×80×8	9,65	103,63
90×90×6	8,33	120,05
90×90×7	9,64	103,73
90×90×8	10,93	91,49
90×90×9	12,2	81,97
90х90х10	13,48	74,18
100×100×6,5	10,06	99,40
100×100×7	10,79	92,68
100×100×8	12,25	81,63
100х100х9	13,68	73,10
100×100×10	15,1	66,23
100х100х11	16,51	60,57
100×100×12	17,9	55,87
100х100х13	19,27	51,89
100×100×14	20,63	48,47
100×100×15	21,97	45,52
100×100×16	23,3	42,92
110×110×7	11,89	84,10
110×110×8	13,5	74,07
120×120×8	14,83	67,43
120х120х9	16,58	60,31
120×120×10	18,31	54,61
120х120х11	20,03	49,93
120×120×12	21,74	46,00
120×120×15	26,67	37,50
125×125×8	15,46	64,68
125×125×9	17,3	57,80
125×125×10	19,1	52,36
125×125×12	22,68	44,09
125×125×14	26,2	38,17
125×125×16	29,65	33,73
130х130х8	16,08	62,19
130х130х9	17,99	55,59
130х130х10	19,88	50,30
130х130х11	21,76	45,96
130х130х12	23,62	42,34
130х130х13	25,46	39,28
130х130х14	27,29	36,64
130х130х15	29,11	34,35
130х130х16	30,9	32,36
130х130х17	32,69	30,59
130х130х18	34,45	29,03
140х140х8	17,34	57,67
140×140×9	19,41	51,52
140×140×10	21,45	46,62
140х140х11	23,49	42,57
140×140×12	25,5	39,22
140х140х13	27,51	36,35
140х140х14	29,49	33,91
140х140х15	31,46	31,79
140х140х16	33,42	29,92
150×150×10	23,02	43,44
150х150х11	25,21	39,67
150×150×12	27,39	36,51
150х150х13	29,55	33,84
150х150х14	31,69	31,56
150×150×15	33,82	29,57
150х150х16	35,93	27,83
150х150х17	38,02	26,30
150×150×18	40,11	24,93
150х150х19	42,17	23,71
150х150х20	44,22	22,61
160×160×10	24,67	40,54
160×160×11	27,02	37,01
160×160×12	29,35	34,07
160х160х13	31,67	31,58
160×160×14	34,2	29,24
160х160х15	36,25	27,59
160×160×16	38,52	25,96
160х160х17	40,77	24,53
160×160×18	43,01	23,25
160х160х19	45,43	22,01
160×160×20	47,41	21,09
180×180×11	30,47	32,82
180×180×12	33,12	30,19
180×180×14	38,36	26,07
180×180×15	40,96	24,41
180×180×16	43,54	22,97
180×180×17	46,11	21,69
180×180×18	48,66	20,55
180×180×20	53,72	18,62
200×200×12	36,97	27,05
200×200×13	39,92	25,05
200×200×14	42,8	23,36
200х200х15	45,76	21,85
200×200×16	48,65	20,55
200х200х17	51,54	19,40
200х200х18	54,4	18,38
200×200×20	60,08	16,64
200х200х24	71,26	14,03
200×200×25	74,02	13,51
200х200х26	76,76	13,03
200х200х28	82,19	12,17
200×200×30	87,56	11,42
220×220×14	47,4	21,10
220×220×16	53,83	18,58
250×250×16	61,55	16,25
250×250×18	68,86	14,52
250×250×20	76,11	13,14
250×250×22	83,31	12,00
250×250×25	93,97	10,64
250×250×28	104,5	9,57
250х250х30	111,44	8,97
250х250х35	128,51	7,78

Теоретический вес уголка в метре согласно ДСТУ 8769

Сортамент горячекатаных уголков неравнополочных регламентирует национальный стандарт ДСТУ 8769. Он также содержит информацию о теоретической массе одного метра проката и может использоваться в качестве справочника.

Таблица веса стального уголка, выпускаемого в соответствии с ДСТУ 8769

Параметры поперечного сечения (ДСТУ 8769)			Масса 1 м уголка, кг (ДСТУ 8769)	Кол-во метров в тонне (ориентировочный расчет)
высота полки b	высота полки b1	толщина полки t	Масса 1 м уголка, кг (ДСТУ 8769)	Кол-во метров в тонне (ориентировочный расчет)
25	16	3	0,91	1098,90
32	20	3	1,17	854,70
32	20	4	1,52	657,89
40	25	3	1,48	675,68
40	25	4	1,94	515,46
40	25	5	2,37	421,94
45	28	3	1,68	595,24
45	28	4	2,20	454,55
50	32	3	1,90	526,32
50	32	4	2,40	416,67
56	36	4	2,81	355,87
56	36	5	3,46	289,02
63	40	4	3,17	315,46
63	40	5	3,91	255,75
63	40	6	4,63	215,98
63	40	8	6,03	165,84
70	45	5	4,39	227,79
75	50	5	4,79	208,77
75	50	6	5,69	175,75
75	50	7	6,57	152,21
75	50	8	7,43	134,59
80	50	5	4,49	222,72
80	50	6	5,92	168,92
90	56	5,5	6,17	162,07
90	56	6	6,70	149,25
90	56	8	8,77	114,03
100	63	6	7,53	132,80
100	63	7	8,70	114,94
100	63	8	9,87	101,32
100	63	10	12,14	82,37
110	70	6,5	8,98	111,36
110	70	8	10,93	91,49
125	80	7	11,04	90,58
125	80	8	12,58	79,49
125	80	10	15,47	64,64
125	80	12	18,34	54,53
140	90	8	14,13	70,77
140	90	10	17,46	57,27
160	100	9	17,96	55,68
160	100	10	19,85	50,38
160	100	12	23,58	42,41
160	100	14	27,26	36,68
180	110	10	22,20	45,05
180	110	12	26,40	37,88
200	125	11	27,37	36,54
200	125	12	29,74	33,62
200	125	14	34,43	29,04
200	125	16	39,07	25,60

Формула расчета теоретического веса уголка

Вычисление весовых характеристик металлических изделий и конструкций с учетом формы и размера поперечного сечения является одной из первичных инженерных задач. Как правило, при таких расчетах используют справочные величины. Но бывают случаи, когда справочная информация недоступна в силу обстоятельств, и тогда вес 1 м уголка рассчитывают математически.

Расчетные данные дают неточный результат. Это обусловлено тем, что полки и центральный сгиб углового профиля имеют радиусные закругления, которые игнорируют при простом математическом расчете. Фактическая масса изделия также зависит от предельных допустимых отклонений геометрических характеристик профиля от номинальных значений (эти толерансы также оговариваются в соответствующих стандартах).

Креслення metinvest 700_500 28

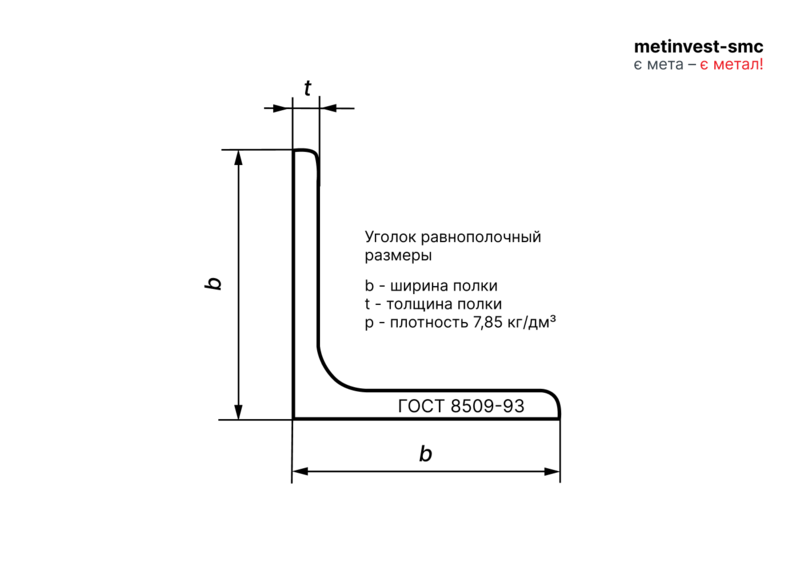

Cхематическое изображение стального равнополочного уголка в поперечном сечении

Допустим, у нас есть 1 метр равнополочного уголка размером b x b x t. Попробуем рассчитать вес погонного метра уголка, и для этого представим его поперечное сечение в виде двух прямоугольников: первый со сторонами b и t, второй соответственно имеет стороны b-t и t.

Чтобы рассчитать массу, нам изначально надо вычислить площадь изделия, которая состоит из суммы площади этих прямоугольников.

Sиз = S1 + S2 = b * t + (b – t) * t

Sиз = (b + (b – t)) * t

Итак, вес 1 метра уголка равнополочного мы найдем по формуле:

mиз = Sиз * L * ρ = (b + (b – t)) * t * 1 * 7850,

где ρ – плотность стали, 7850 кг/м3;

L – длина проката, в нашем случае это 1 м.

Если же нам необходимо найти массу одного метра неравнополочного уголка, используем следующую формулу:

mиз = Sиз * L * ρ = (b1 + (b2 – t)) * t * 1 * 7850,

где b1 и b2 – размер полок уголка, м;

ρ – плотность стали, 7850 кг/м3;

L – длина проката, 1 м.

уголок

Пример расчета веса погонного метра уголка

Для наглядного примера рассчитаем сколько весит 1 метр уголка 50х50х4. Соответствующие размеры подставляем в формулу и выполняем расчет. Но прежде всего приводим все параметры к стандартным единицам, то есть переводим миллиметры в метры.

mиз = Sиз * L * ρ = (b + (b – t)) * t * 1 * 7850,

mиз = (0,05 + (0,05 – 0,04)) * 0,004 * 1 * 7850 = 3,05 кг.

Для самопроверки полученного результата сверим его с данными таблиц. Согласно ДСТУ 2251/ ГОСТ 8509 теоретический удельный вес уголка 50х50х4 составляет 3,05 кг, что соответствует выполненным расчетам.

Выводы

Надеемся, что статья поможет вам правильно рассчитать объемы закупаемого металла и выполнить простейшие инженерные расчеты. Чтобы не прибегать к математическим вычислениям и поиску достоверной справочной информации, вы всегда можете зайти в наш онлайн-каталог. В каждой товарной карточке есть онлайн-калькулятор, который индексирует вес товара в соответствии с метражом и наоборот.
