Как согнуть металлический уголок?

С вопросом, как согнуть уголок в круги получить качественное изделие, рано или поздно сталкивается почти каждый мастер. Проблема не настолько сложная, как может показаться на первый взгляд. Существуют 2 способа ее решения. Первый – заказать гибку на промышленном оборудовании. Второй – выполнить работу своими руками, придерживаясь технологии.

Основные принципы гибки уголка

Специфика уголка как изделия состоит в двух перпендикулярных стенках. При гибке одна полка расположена вертикально, другая находится в горизонтальной плоскости. Изгибание происходит при одновременном протекании двух противоположных процессов: сжатия и растяжения, причем они происходят неравномерно.

Чтобы согнуть металлопрокат этого вида без разрушения и трещин, требуется учитывать свойства материала, толщину полок, требуемый радиус изгиба. Важно также выбрать подходящий способ гибки. Тонкие изделия обычно нормально поддаются холодной обработке, для толстостенных же предпочтительнее использовать горячую технологию. Чтобы добиться стабильных результатов, следует правильно выбрать оборудование, инструменты и методику.

Предельные значения радиусов изгиба находятся в прямой зависимости от толщины стенки и ее ширины. Для их расчета используют специальные таблицы.

Основные способы гибки уголка

Радиусная гибка уголка производится с применением нагрева металла или без него. Первый способ получил название горячего, второй – холодного. Процесс еще называют вальцеванием, потому что в промышленности он производится на профилегибочном оборудовании с роликовыми рабочими элементами, которые называются вальцами.

При горячей гибке металл нагревают, чтобы он легче поддавался обработке. Используют газовые горелки или печи, с помощью которых достигают нужной температуры. При этом следует избегать значительного перегрева, чтобы изделие не потеряло свои эксплуатационные характеристики. Нагретый металл сгибают вручную или при помощи станков. При соблюдении технологии готовое изделие получается без трещин и дефектов.

Холодный способ экономически наиболее выгодный. Отпадает необходимость в дополнительном термическом оборудовании и операциях по нагреву металла, что сокращает время и затраты на производство готовой детали. При использовании холодной технологии сохраняется (а может и несколько увеличиться вследствие наклепа)прочность конечного изделия.

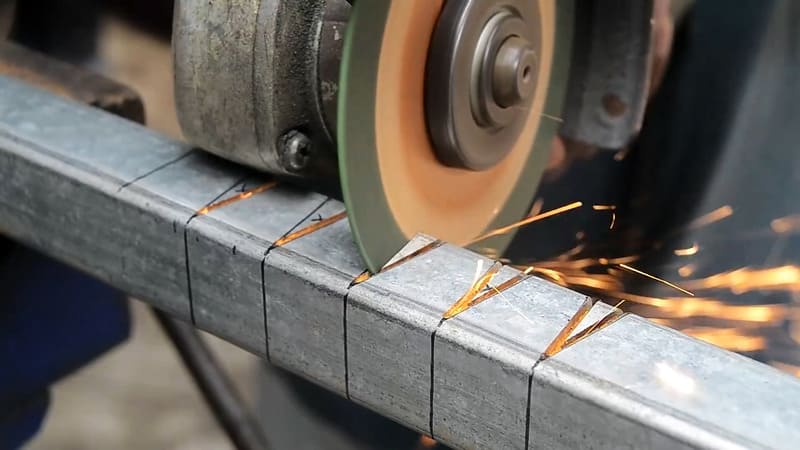

Существует еще одна технология, суть которой состоит в разрезании заготовки с последующим изгибанием и привариванием. Способ позволяет создать изделия любой конфигурации в форме многоугольника. Изгиб с одинаковым радиусом получить таким способом не удастся.

Приспособления для гибки уголка

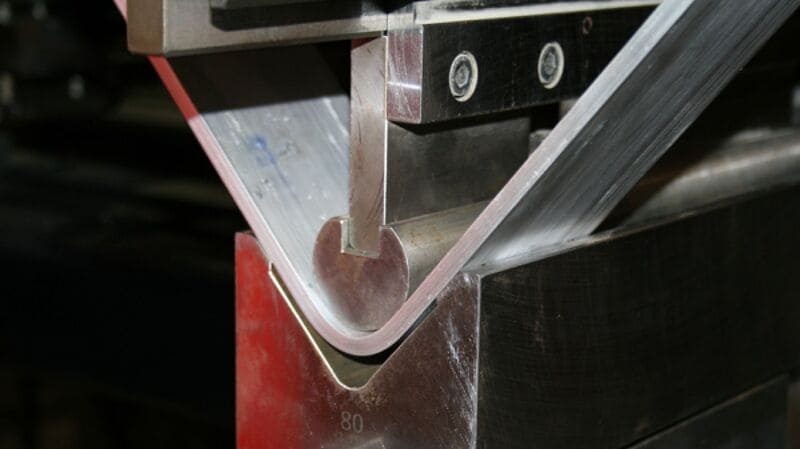

Гибка уголка по радиусу выполняется ручным способом (называют еще свободным) и с применением автоматического оборудования. В промышленных масштабах используются специальные профилегибочные станки с вальцовочными устройствами. Они позволяют создавать изделия точно заданной формы.

Для домашнего использования разработаны небольшие гибочные станки и приспособления, некоторые мастера делают их своими руками. Они компактные, мобильные, при необходимости их легко перевезти. Вес таких инструментов небольшой, крепятся на полу или столе. Для работы используется ручная сила. Чтобы облегчить процесс, заготовку нагревают, но холодная гибка также применяется.

Свободная гибка также выполняется с применением доступных инструментов: тиски, зажимы, молоток, болгарка, сварочный аппарат. Если гибка производится без разрезания и сваривания, заготовку нагревают газовой горелкой. Для последовательных точных изгибов в ряде случаев используют шаблоны.

Гибка уголка

Уголки, как и любой другой металлопрокат, широко востребованы в различных сферах. Используются как прямые изделия, так и вальцованные. Конструкции с изгибом 90° применяются для изготовления каркасов, опор, стеллажей в мебельной промышленности, машиностроении и строительстве. Изделия с радиальными изгибами применяются там, где требуются плавные переходы. Это декоративные конструкции, художественная ковка, автомобильные детали, элементы трубопроводов.

Как согнуть уголок под 90 градусов

Часто даже опытные мастера, изгибая угловой профильный металлопрокат под 90°, получают большой зазор и не понимают, почему так происходит. На заготовке 25x25 см он около 5 мм, если же полки 100 мм, зазор может доходить до сантиметра и больше. Дело в том, что при разметке не учитывалась толщина стенки.

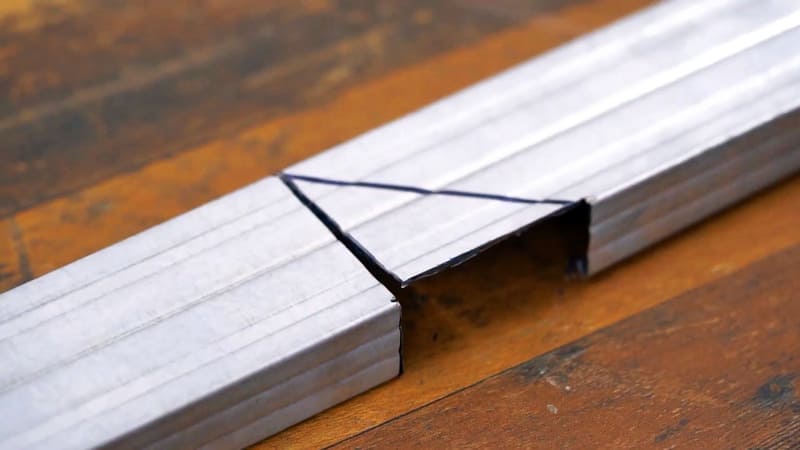

Правильная гибка металлического уголка под 90° без зазора проводится в такой последовательности:

1. Измеряют толщину металла.
2. На наружной стороне одной полки от края, где она сходится с другой, отступают на толщину стенки.
3. От этой точки проводят 2 линии под углом 90°.
4. Разрезают по разметке.
5. Закрепляют заготовку в тисках и ударами молотка сгибают. 6.
6. Сваривают металл.

Этим способом гнут не только мелкие уголки, но и профили с более толстой стенкой и даже швеллеры. Но для этого понадобится резак, чтобы прогреть ту полку, которую будут гнуть. Прогрев нужен, чтобы металл стал податлив.

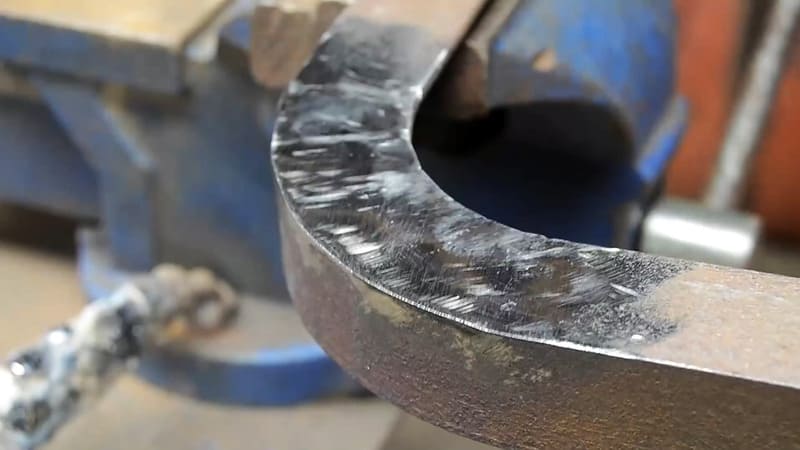

Как согнуть металлический уголок полукругом

Применение сварки, резки для придания изделию формы полукруга нельзя назвать гибкой. Этот технологический процесс исключает изменения целостности материала. Используются холодная и горячая технологии, промышленные вальцовочные станки или менее сложное оборудование для домашних мастерских.

Чтобы согнуть металлический уголок полукругом, используют2 метода гибки: свободный и калибровка. При свободном способе на заготовку воздействуют механическим давлением вальцов гибочного станка, ударами молотка, рычагами с захватами. Метод позволяет быстро производить продукцию с минимальными затратами энергии. Однако ему не хватает точности, конечный продукт не всегда соответствует необходимым размерам. Калибровка – более трудоемкий процесс, используют, когда требуется высокая точность или материал из стали высокой прочности.

Оба метода имеют свои преимущества и ограничения, применяются для разных целей. Свободная гибка экономически более выгодная, технология проще, что делает ее подходящей для промышленного и домашнего использования. Калибровка дорогостоящая, но необходима при крупносерийном производстве одинаковых деталей. В совокупности эти методы предлагают решения для различных технических и практических задач, обеспечивая качественные результаты.

Гибка уголка по радиусу полкой внутрь

В домашних условиях, если требуется согнуть металлический уголок по радиусу, чтобы одна из стенок смотрела внутрь дуги, мастер сталкивается с одной из самых сложных задач. В то время как внешняя полка растягивается, внутренняя сжимается. Металлу мало места, чтобы сжаться, и он норовит образовать волны. Требуется постоянный контроль за процессом, механическое воздействие на внутреннюю стенку для предупреждения дефектов вроде отклонения от заданных размеров и повреждений металла.

В промышленных условиях обтяжку (так называется гибка уголка полкой внутрь) выполняют на трехвальцовых профилегибочных станках. Используя подобный принцип, умельцы делают приспособления из трех роликов. Внутренний имеет паз для полки, а 2 внешних направляют заготовку. На нее оказывают механическое давление, прокатывая несколько раз. Прикладываемое усилие постепенно увеличивают, добиваясь необходимого радиуса изделия.

Гибка уголка по радиусу полкой наружу

Гибка уголка полкой наружу технологически намного проще, чем в случае с изгибом стенки внутрь. Специалисты такую операцию называют высадкой. Одна полка, растягиваясь, очерчивает внешнюю окружность. Внутренняя сжимается, но заметного искажения не происходит. Если придерживаться технологии, правильно произвести расчеты, материал способен выдержать нагрузку, на вертикальной стенке не образуются волны.

Процесс выполняется на специализированном промышленном оборудовании, на небольших переносных станках и просто ударами молотка по заготовке. Различные технологии используют с учетом желаемого конечного результата, точности размеров изготовленной детали. Чем более технологически совершенно оборудование, тем выше качество изделия.

Конструкции, радиально изогнутые полкой наружу, приобретают большую, по сравнению с прямыми, жесткость. Это приобретенное качество полезно для конструкций, к которым предъявляются требования повышенной прочности.

Гибка уголка в кольцо

Для промышленного профилегибочного оборудования задача, как согнуть уголок в дугу правильной формы, такая же доступная, как и любые другие операции по гибке. Применяют холодную и горячую технологию в зависимости от толщины металла, ширины полок. Предварительный нагрев заготовок предупреждает растрескивание, разрывы, утяжки металла, нарушение его структуры. Преимущество станков – высокая точность.

В домашних условиях кольцо делают по шаблону, применяя технологию горячей обработки. Используют бензиновую лампу, газовую горелку или ацетиленовый резак. Заготовку нагревают до температуры, равной половине точки плавления: для стали - до 700°С, для алюминия – до 300°С. Нужно учитывать, что при таких нагревах механические характеристики сплава могут необратимо измениться, что повлияет на дальнейшие эксплуатационные свойства изделия.

Уголок одним концом закрепляют на шаблоне так, чтобы горизонтальная полка лежала сверху. Разогретый металл подвергается изгибанию вокруг шаблона, если приложить усилие к противоположному концу заготовки. Постукиванием молотка по вертикальной полке задают правильный радиус. Горизонтальную полку постоянно правят более сильными ударами, чтобы сохранить 90° между стенками.

Как соединить два уголка под 90 градусов

Чтобы создать изделие прямоугольной формы, чаще используют не гибку, а соединяют 2 и больше деталей между собой. Операция достаточно простая, и при аккуратном соблюдении технологических действий получают изделие с точными размерами и формой. Подобные конструкции востребованы в строительстве, где чаще всего применяется именно такая технология.

Начинают с выравнивания торцов болгаркой, чтобы они были строго перпендикулярны к ребру. Затем на одной полке делают разметку: точно от вершины ребра проводят линию 45° и отрезают получившийся треугольник. Торец другой полки стачивают также под 45 градусов. Эту заготовку накладывают на другую, выдерживая 90°. Отрезают лишний металл, чтобы соединить детали встык. Зачищают торец другой полки под 45° и совмещают заготовки. Сваривают обе заготовки и получают требуемое изделие.

Технология гибки универсальная, применяется к изделиям из различных металлов: углеродистой и высоколегированной стали, алюминия, меди. У них различные свойства, поэтому есть некоторые отличия в процессах. В любом случае для современных технологий не существует проблемы, как согнуть уголок в полукруг, круг по заданному радиусу.
